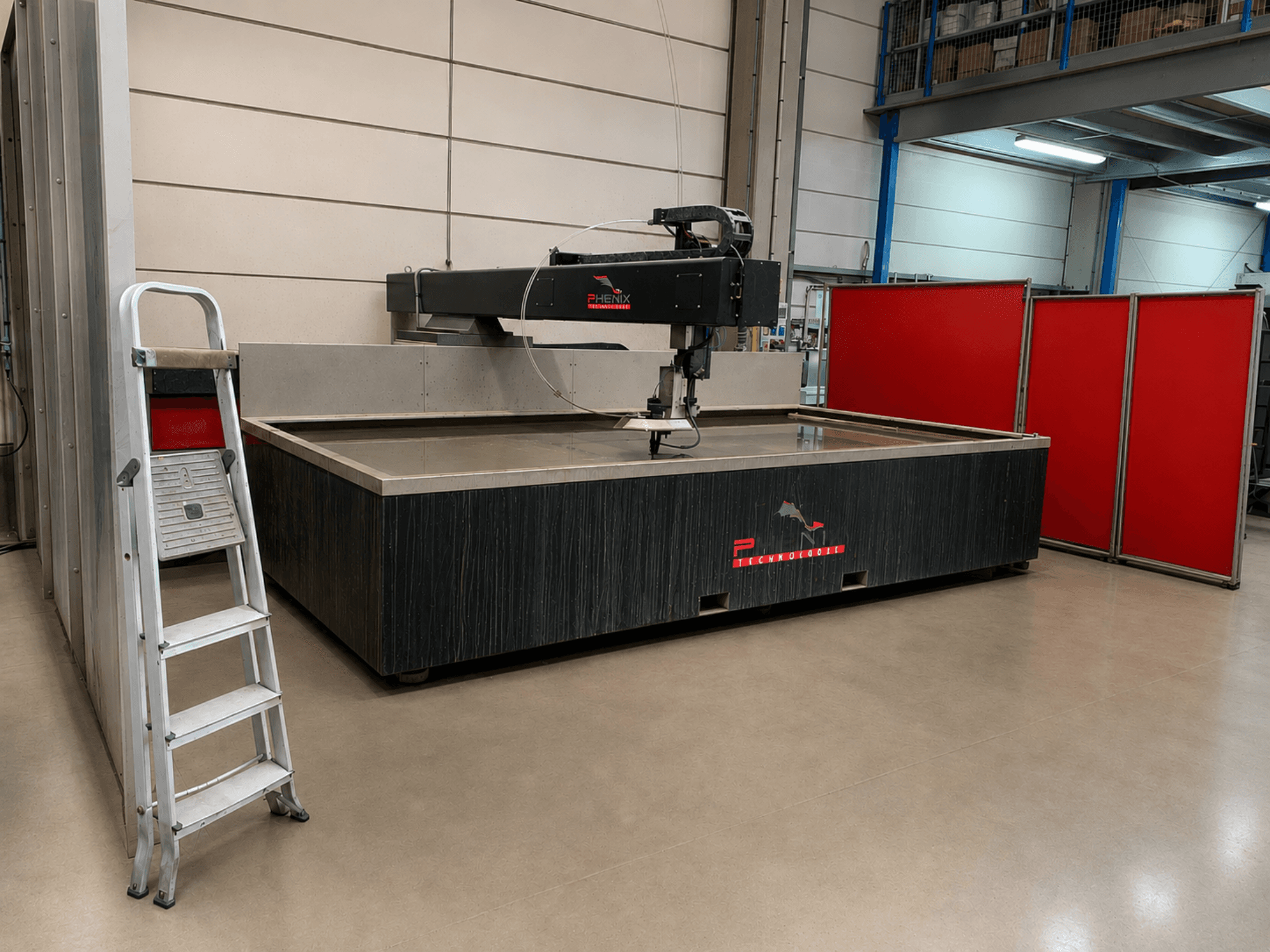

PHENIX - TECHNOLOGIE MD-JET 2040 FR-CUT-PHE-2015-00001

• Area di lavoro: 3.000 × 1.500 mm

• Processo di taglio: taglio a getto d'acqua pura e a getto d'acqua abrasivo

• Materiali adatti: acciaio, acciaio inossidabile, alluminio, acciaio zincato e altri materiali

• Spessore massimo di taglio: fino a 70 mm (a seconda del materiale)

• Prova di funzionamento: possibile prima dello smontaggio

Macchina / Sistema di movimento

• Struttura a sbalzo (carico su 3 lati)

• Guide lineari con blocchi a sfere

• Trasmissione a vite a sfere

• Motori brushless sugli assi con encoder incrementali

• Lubrificazione automatica

• Assi protetti contro la contaminazione da particelle abrasive

• Precisione di posizionamento: ±0,1 mm

• Ripetibilità: ±0,05 mm

• Serbatoio dell’acqua in acciaio inossidabile con troppopieno regolabile e valvola di scarico rapido

• Griglie di supporto zincate

• Barriere fotoelettriche di sicurezza e sistema di arresto di emergenza

Testa di taglio

• Testa di taglio AccuStream

• Pressione massima di esercizio: 4.000 bar (secondo il manuale MD JET)

• Diametro dell’ugello consigliato: 0,10–0,30 mm

• Orifizio in zaffiro o diamante

• Valvola idraulica di apertura/chiusura

• Configurazioni: taglio con acqua pura o con acqua abrasiva

Pompa ad alta pressione

• Produttore/Modello: Hypertherm HyPrecision 75S

• Potenza della pompa: 56 kW

• Pressione massima di taglio/di fabbrica: 4.137 bar

• Pressione di perforazione di fabbrica: 1.379 bar

• Portata massima dell’acqua ad alta pressione: 5,7 L/min a 50 Hz / 6,1 L/min a 60 Hz

• Portata in ingresso dell'acqua di taglio: 11,4 L/min

• Pressione in ingresso dell’acqua di taglio: 3–8 bar

• Dimensioni della pompa (L × P × A): 1.930 × 1.016 × 1.422 mm

• Peso operativo/di spedizione della pompa: 1.497 kg / 1.415 kg

• Alimentazione elettrica: 400 V / 50 Hz

• Corrente nominale / Interruttore principale: 103 A / 125 A

• Capacità del serbatoio del fluido idraulico: 151 L

• Fluido idraulico: ISO VG 32 o 46

• Temperatura massima del fluido idraulico: 54,4 °C

• Pressione idraulica massima: 217 bar

Dotazione aggiuntiva

• Sistema di sabbiatura pressurizzato:

  • Capacità della tramoggia dell’abrasivo: 200 L

  • Pressione della tramoggia: 8 bar

  • Dimensioni della tramoggia: 1.070 × 780 × 1.320 mm (secondo il manuale MD JET)

  • Peso a vuoto: 120 kg

  • Sistema di alimentazione automatica dell’abrasivo con monitoraggio del livello minimo

  • Trasporto pneumatico dell’abrasivo

  • Sistema integrato di dosaggio/distribuzione dell’abrasivo

• Opzionale/disponibile: sistema di rilevamento in tempo reale dell’altezza di taglio (come indicato, disponibilità opzionale)
