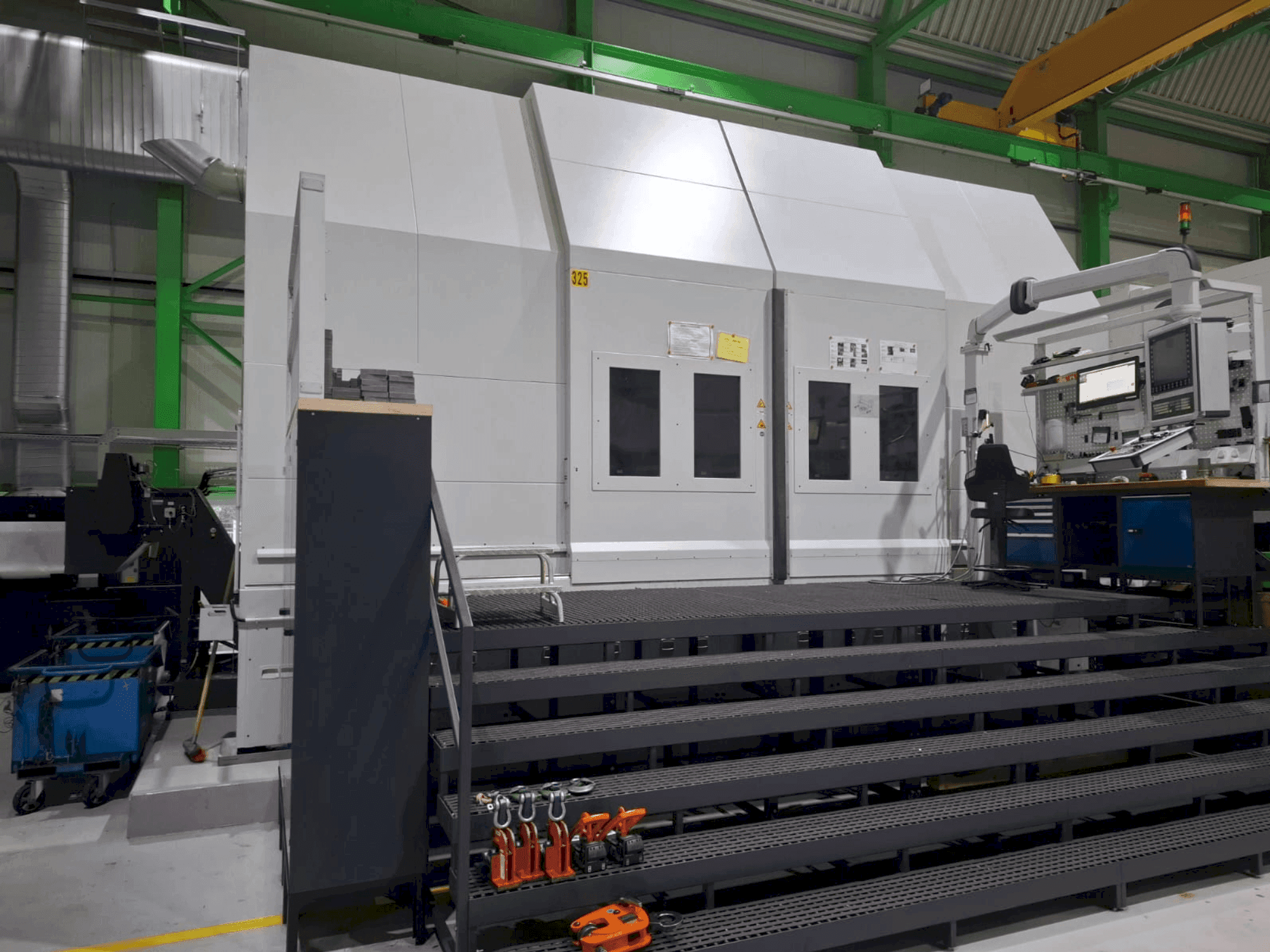

Pittler - PV2500DE-TUR-PIT-2021-00001

Dotazione supplementare

• Sistema di misura: Lineare su entrambi gli assi

Vantaggi della macchina

Vantaggi tecnici della macchina

• Tensione di esercizio: 400 v, 50 hz con conduttore di neutro resistente / tensione di controllo: 24 v, dc / tensione di illuminazione: 230 v, 50 hz / potenza di picco teorica: 245 kw / livello sonoro: ≤80 db(a) / classe di protezione: ip 54
• Controllo percorso cnc a microprocessore: siemens sinumerik 840 d sl / memoria nc: 10 mb / interfaccia operativa: hmi operate / manutenzione remota: teamviewer installato / interfaccia di rete: dnc-option con indirizzo ip configurabile / depuratore d'aria: uas smog hog, tipo sh-m20 225/ttreo 15 kw / portata d'aria: 4000 m³/h / precisione sonda di misura: ≤5 μm
• Coppia massima: 53000 nm / potenza di azionamento: 2×103 kw = 206 kw
• Corsa orizzontale (asse x): 2×2700 mm / corsa verticale (asse y): 2×1000 mm / velocità di traslazione rapida (asse x): 40 m/min / velocità di traslazione rapida (asse z): 24 m/min / forza di avanzamento (entrambi gli assi): 22 kn
• Diametro massimo di rotazione: 3000 mm / diametro massimo di tornitura: 2800 mm diametro di rotazione: 3000 mm / diametro massimo di tornitura: 2800 mm / capacità di carico del mandrino: 25000 kg
• Diametro del mandrino: 360 mm / diametro della flangia del mandrino cilindrico: 1100 mm
• Portautensili: doppio portautensili con interfaccia capto c8 / pressione del refrigerante (attraverso l'utensile guidato e di tornitura): limitata a 70 bar / pompa del refrigerante ad alta pressione: 70 bar / alimentazione del refrigerante: 6 bar, 80 l/min / capacità del filtro a nastro di carta: 400 l/min
• Caricatore sinistro: 25 posizioni, capto c8 / magazzino destro: 41 posizioni, capto c8 / diametro massimo dell'utensile: 150 mm / peso massimo dell'utensile: 20 kg / lunghezza massima dell'utensile: 400 mm / utensili azionati: fino a 6000 giri/min.
