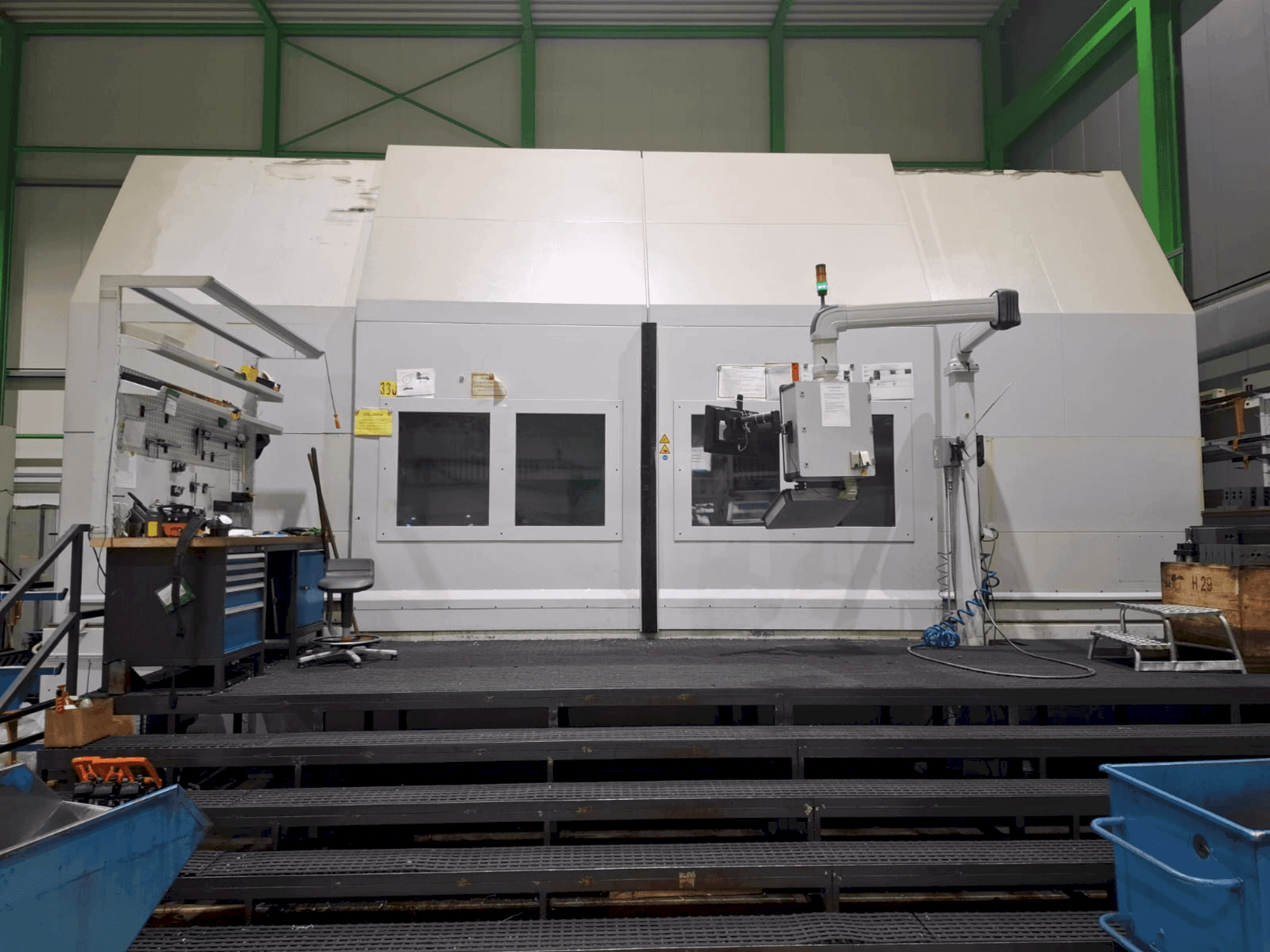

Pittler - PV4000DE-TUR-PIT-2018-00001

Vantaggi della macchina

Vantaggi tecnici della macchina

• Assi: 5 / tipo: tornio verticale con 1 mandrino di tornitura, 2 portautensili su 2 slitte trasversali / diametro massimo di oscillazione: 3800 mm / capacità di carico del mandrino (mandrino + pezzo): 2 mm. Diametro di rotazione: 3800 mm / capacità di carico del mandrino (mandrino + pezzo): 35000 kg / livello di rumorosità: ≤80 db(a) secondo en 12478
• Corsa asse x1: 2800 mm / corsa asse x2: 3200 mm / corsa asse z: 1000 mm / velocità di traslazione rapida: x: 32 m/min, z: 20 m/min / forza di avanzamento: 22 kn (x e z) / guide: guide lineari a rulli senza gioco / sistema di misurazione della posizione: lineare
• Tipo: siemens sinumerik 840 d sl / memoria nc: 10 mb / interfaccia utente: hmi operate, op019 con display a colori da 19" / opzione software: programsync / interfaccia di rete: ethernet, opzione dnc / servizio remoto: via teamviewer, teleservice per plc & nc
• Motore: motore asincrono raffreddato a liquido con controllo a orientamento di campo / velocità max. Velocità: 100 giri/min / coppia: 67000 nm al 40% del ciclo di lavoro / potenza di azionamento: 200 kw al 100% del ciclo di lavoro / cuscinetto: cuscinetto assiale di precisione a sfere a gola profonda, Ø 1400 mm / flangia del mandrino: Ø 1900 mm / caratteristiche: protezione anticollisione, aiuto all'allineamento, raffreddamento ad acqua
• Sistema di utensili: capto c8 / 20 portautensili con alimentazione diretta del refrigerante / portautensili doppio (mfu): per tornitura e foratura, velocità fino a 6000 giri/min, coppia: 120 nm (ciclo di lavoro al 100%), asse b: posizionamento angolare continuo / magazzino utensili (a sinistra): 25 posizioni (tipo a catena), max. Diametro: 150 mm, lunghezza: 400 mm, peso: 20 kg / magazzino utensili (destro): 41 posizioni (per testa upi)
• Unità idraulica: con valvola proporzionale, pressione di serraggio selezionabile / volantino elettronico: siemens ht2 / sicurezza integrata siemens: movimenti della slitta e del mandrino con porta aperta / sonda di misura: precisione ≤5 µm, senza fili, intercambiabile / depuratore d'aria: uas smog hog sh-m20 225 / t tr e, 1. 5 kw, 4000 m³/h / porta automatica dell'area di lavoro in due pezzi / area di lavoro calpestabile: con piastra di calpestio
• Sistema di raffreddamento: 6 bar, 80 l/min / filtro a nastro di carta: knoll kf150/1550, 150 l/min, filtrazione ~60 µm, serbatoio da 1550 l / pompa ad alta pressione: 70 bar, frequenza controllata (possibilità di alimentazione in parallelo) / raffreddatore a immersione: installato nel serbatoio del filtro / schiumatoio a nastro dell'olio: friess tipo 1u / trasportatore di trucioli: knoll, tipo a nastro a cerniera, altezza di scarico 1150 mm
• Mandrino compensatore röhm a 12 griffe (kfg 3500/3/6/12), Ø 3500 mm, altezza 500 mm / cilindro tandem con distributore d'olio e sistema di misurazione / corsa delle griffe: 55 mm / compensazione per ganascia: ±6 mm / corsa del pistone: 120 mm / pressione di serraggio max. Pressione di serraggio: 60 bar / forza di serraggio totale: 10-200 kn / max. Velocità: 100 giri/min / peso del mandrino: ~30000 kg
