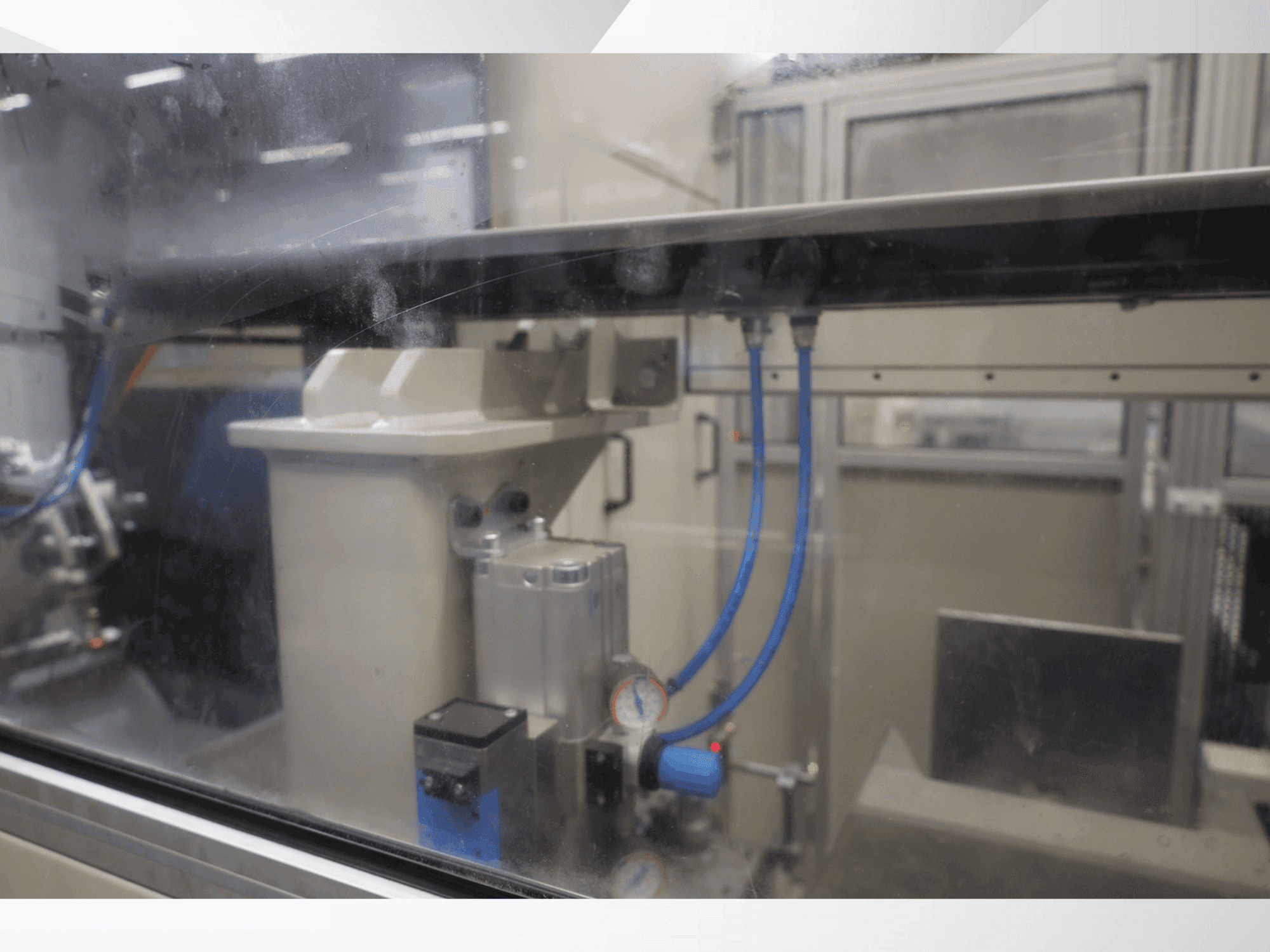

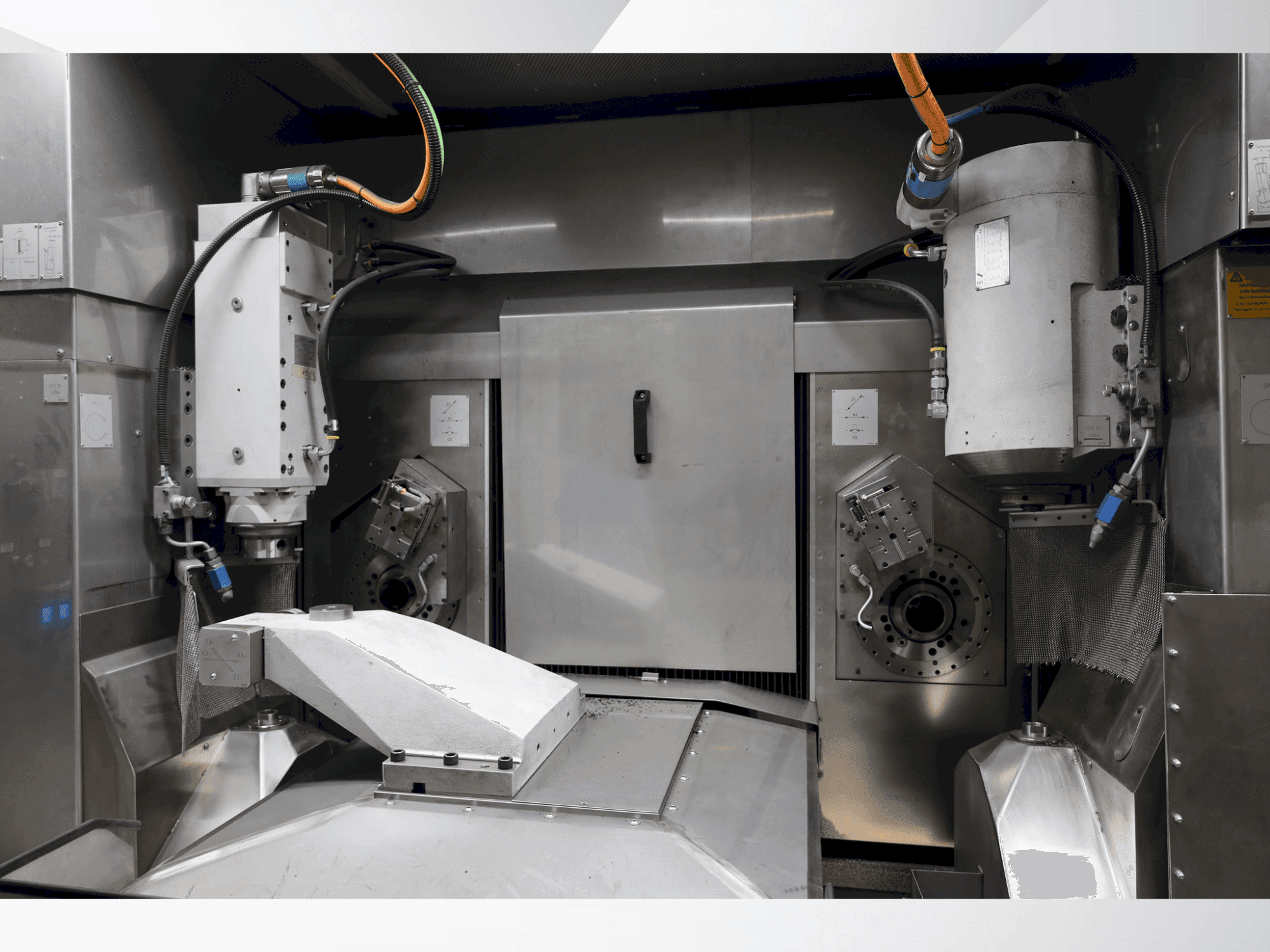

PROFILATOR - DV370-HL-05DE-OTH-PRO-2020-00001

Dotazione supplementare

• Mandrino dentato 1: Interfaccia di serraggio utensile: HSK-C63/ Velocità utensile max: 4500 1/min /Coppia di serraggio della vite, mandrino a espansione: 20 Nm
• Mandrino dentato 2: Interfaccia di serraggio utensile: UTS 50 /Velocità utensile max: 7000 1/min/ Coppia di serraggio della vite UTS: 40 Nm

Vantaggi della macchina

Vantaggi tecnici della macchina

• Nc mandrino pezzo 1: percorso di traslazione x1: 1760 mm, z1: 385 mm/ risoluzione della corsa sul cnc: 0. 001 mm/ velocità di ingresso degli assi max: 60 m/min
• Nc mandrino pezzo 2: percorso di traslazione x2: 2011mm, z2: 390mm /risoluzione di traslazione sul cnc: 0. 001mm/velocità di ingresso degli assi max: 60 m/min
• Nc contropezzo: percorso di traslazione x3: 104 mm, z3: 107 mm /risoluzione della corsa sul cnc: 0. 001 mm /velocità di ingresso degli assi max: 60 m/min
• Torre ingranaggi 1: percorso di traslazione y11: 195 mm /risoluzione di traslazione al cnc: 0. 001 mm /angolo di oscillazione b1 max: 10°
• Gantry di carico: corsa asse u5: 1907 mm / percorso di traslazione asse v5: 271 mm
• Velocità di ingresso (tutti gli assi applicabili): max 60 m/min
• Diametro di rotazione max: 210mm/diametro di lavorazione max: 200mm/lunghezza del pezzo max: 300mm/interfaccia, bloccaggio del pezzo: kk6/velocità del pezzo max: 1100 1/min
• Mandrino posteriore di fabbrica 1/2: velocità max: 1000 1/min/mandrino ad ingranaggi 1 e 2, slitta di spostamento y11, portapezzo nc, slitta x1/x2, slitta z1/z2, asse a11 (unità di carico), assi u5 e v5 (portale di carico):/velocità max: 3000 1/min, 9000 1/min per il mandrino ad ingranaggi 2
• Portale di carico: 500kg/trasportatore magnetico di trucioli: 100kg/refrigeratore ad acqua: 150 kg
