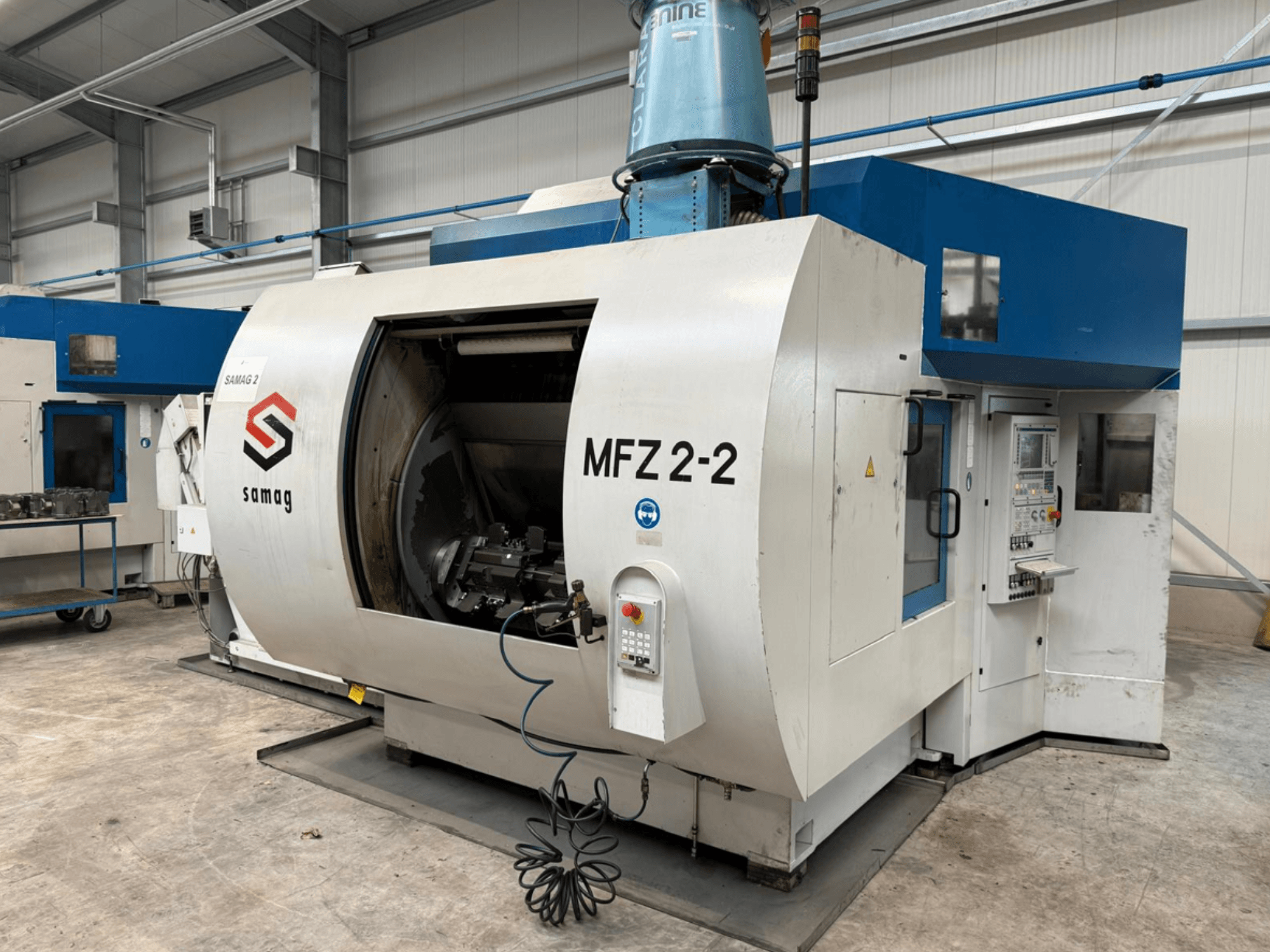

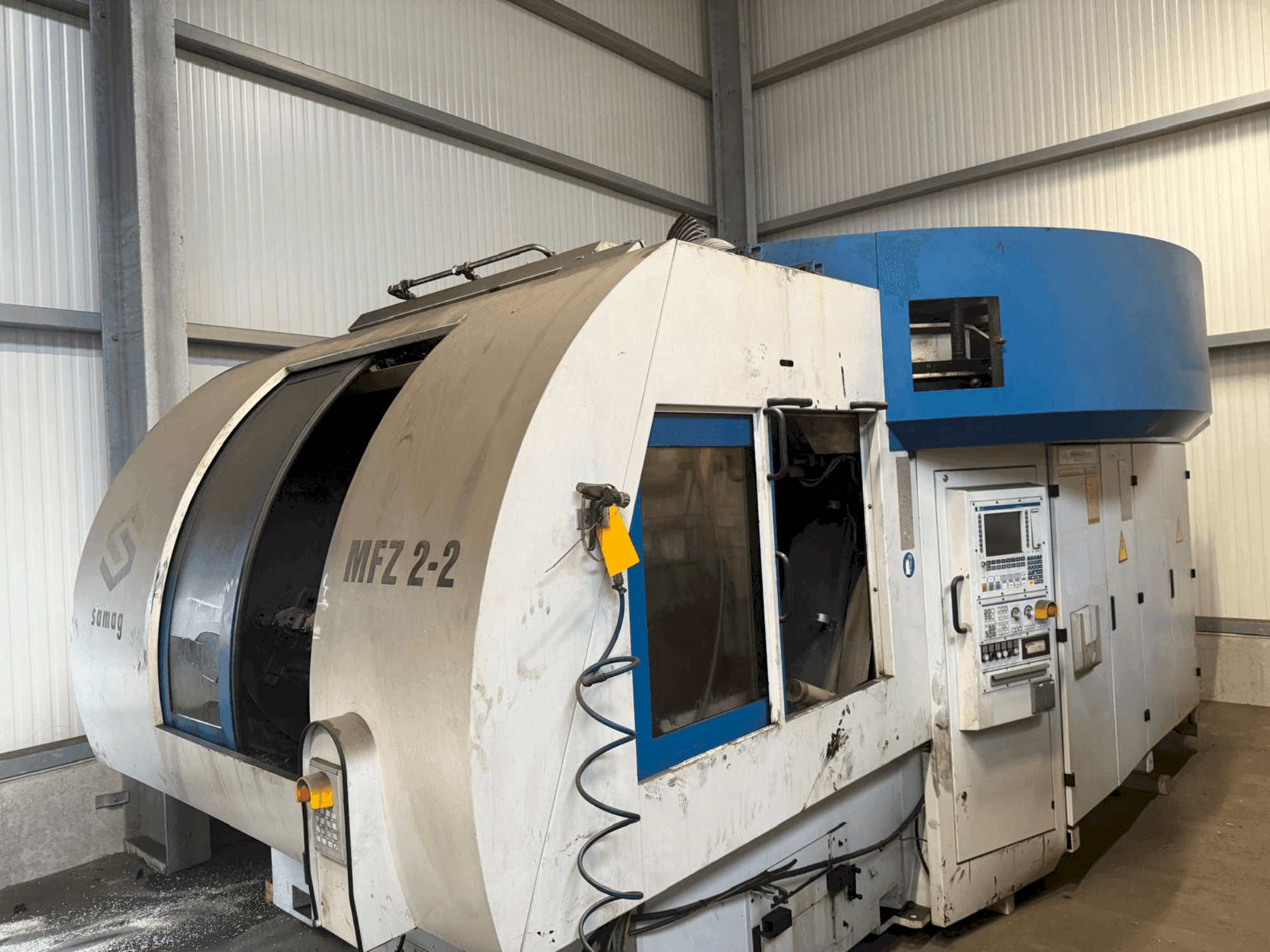

SAMAG - MFZ 2-2DE-MIL-SAM-2006-00001

• Custodia per utensili

  • Tipo: Decagonale

  • Numero di posizioni di stoccaggio: 100 (2x50)

  • Numero di cassette: 10

  • Posizioni delle cassette: 10

  • Passo cassetta: 90 mm

  • Velocità massima del caricatore cassette: 8,3 min.

  • Tempo di ritardo dalla velocità massima del magazzino cassette all'arresto: 300 ms

  • Massa massima di carico dell'utensile: 280 kg

  • Peso massimo dell'utensile (pinza in plastica): 6 kg

  • Peso massimo dell'utensile (pinza in acciaio): 8 kg

  • Diametro massimo dell'utensile con posizioni adiacenti libere: 160 mm

  • Asse di rotazione: 10x36

  • Tempo di cambio dalla cassetta più vicina (sinistra/destra): 1.5 s

  • Cambio utensile sul mandrino (media da truciolo a truciolo senza rotazione della ruota, VDI 2852): 4.5 s

• Assi e percorsi di traslazione

  • Percorsi di traslazione: Y (verticale) corsa di lavoro 500 mm; Y (verticale) corsa totale incluso cambio utensile 775 mm

  • Accelerazione degli assi (X/Y): 0,6 xg, 0,8 xg

• Azionamento del mandrino principale

  • Unità mandrino: Mandrino ad alta frequenza GMN HCS 220-16000/28

  • Spaziatura del mandrino: 450 mm

  • Diametro del manicotto: 220 mm

  • Peso dell'unità mandrino: 110 kg

  • Motore di azionamento: 1FE1 083-4WN11-1BA2

  • Coppia (S1): 65 Nm

  • Coppia (S2): 74 Nm

• Unità portapezzo (unità girevole asse W)

  • Tempo di rotazione di 180°: 4.5 s

  • Diametro piastra/controcuscinetto: 500/345 mm

  • Velocità di azionamento/controcuscinetto (max.): 15/20 min

  • Momento d'inerzia della massa: 140 kgm²

  • Momento di ribaltamento ammissibile: 8000 Nm

  • Momento tangenziale ammissibile (azionamento/controcuscinetto): 10.000/5.000 Nm

  • Forza di bloccaggio dell'ingranaggio Hirth a 100 bar (azionamento/controcuscinetto): 190/175 kN

• Portapezzo asse A1/A2

  • Angolo di troncatura: 3

  • Tempo di rotazione di 180°: 3.5 s

  • Diametro piastra/controcuscinetto: 345 mm

  • Velocità (max.): 20 min

  • Momento di inerzia della massa: 20 kgm

  • Momento di ribaltamento consentito: 3.000 Nm

  • Coppia tangenziale ammissibile (azionamento/controcuscinetto): 5.000 Nm

• Tensione di rete: 400 V

• Frequenza: 50 Hz

• Tensione di controllo: DC 24 V

• Potenza nominale: 72 kW

Dotazione aggiuntiva

• Sistema di raffreddamento del lubrificante (gestione dei trucioli)

  • Tipo: Trasportatore a nastro raschiante

  • Dimensioni (L x P x A): 2885 x 1095 x 1830 mm

  • Altezza di scarico: 1020 mm

  • Schermo divisorio: 500 μm

  • Volume di riempimento: 100 l

  • Pompa per acque reflue: 380 l/min a 1,6 bar

• Unità di raffreddamento centrale

  • Tipo: DK 160-V/SO

  • Capacità di raffreddamento: 1900 W

  • Temperatura ambiente min./max: 10/40 °C

  • Temperatura massima dell'acqua in uscita: 20 °C

  • Temperatura di condensazione: 40 °C

  • Refrigerante: R134a, 2 kg

  • Potenza elettrica collegata: 5,1 kW

• Masse periferiche

  • Massa del serbatoio dell'acqua pulita (vuoto): 930 kg

  • Massa del trasportatore di trucioli (vuoto): 450 kg

• Una macchina di macellazione (opzionale)

• Dati 3D/CAD della torre di serraggio (possibilità di 3 serraggi) (opzionale)

• 2 torri di ricambio e pacchetto di pezzi di ricambio (opzionale)
