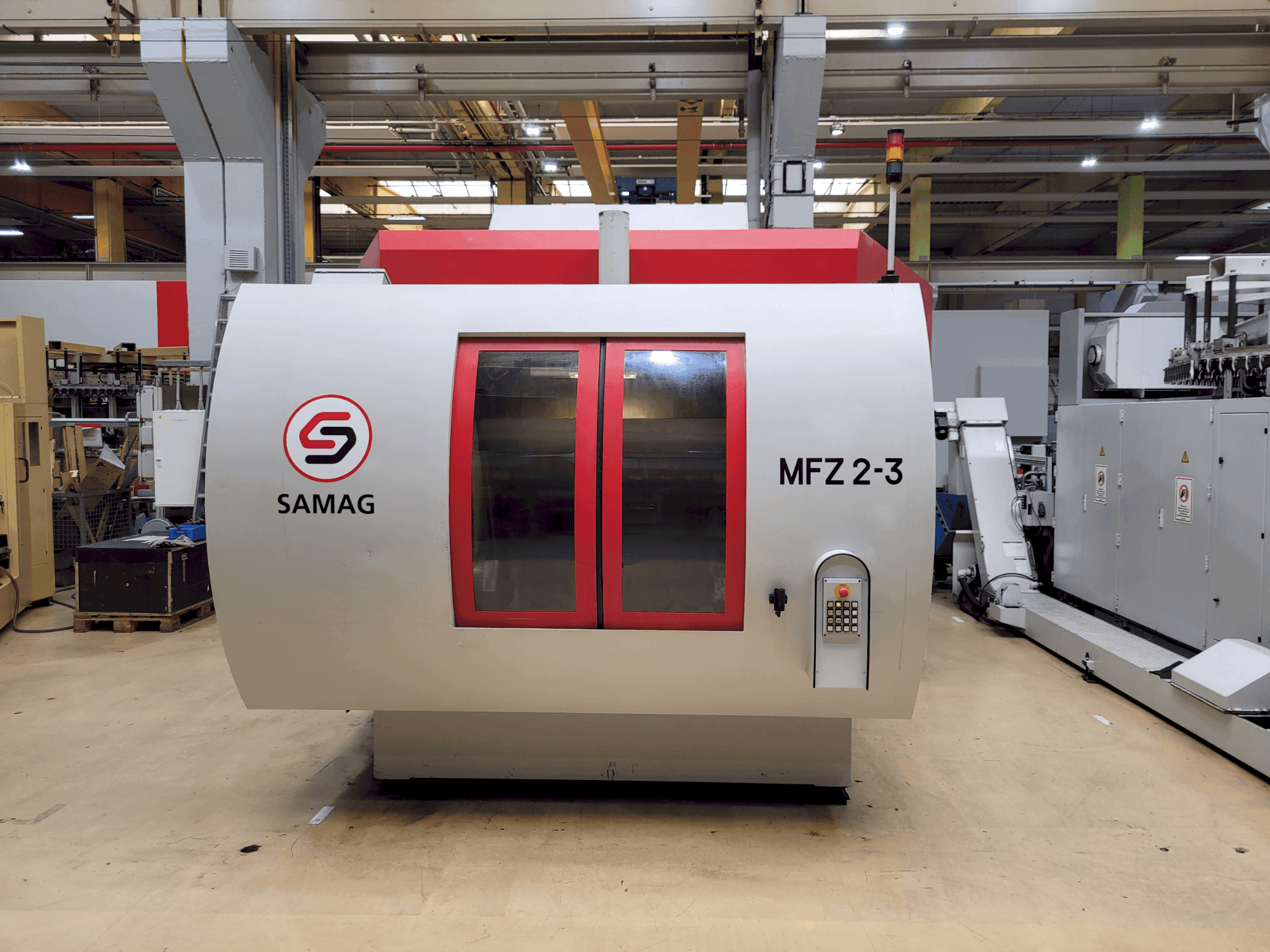

SAMAG - MFZ 2-3DE-MIL-SAM-2008-00001
- GINDUMAC
- Prodotti
- Macchine utensili
- Vendita SAMAG MFZ 2-3 | gindumac.com
Questo SAMAG MFZ 2-3 a 3 assi è stato prodotto nel 2008. Presenta un'area di lavoro di 300x500x450 mm, velocità di traslazione rapida fino a 60 m/min e un magazzino utensili con 90 posizioni. Il mandrino supporta una gamma di velocità da 50 a 16.000 giri/min. con una potenza di azionamento di 28 kW. Ideale per lavorazioni di alta precisione ed efficienza. Contattateci per ulteriori informazioni su questa macchina.
Panoramica
- marca: SAMAG
- anno: 2008
- MODELLO: MFZ 2-3
- tipo di applicazione: Fresatura
- Località: Germania
- tipo di macchina: Centro di lavoro orizzontale
- marca unità di controllo: SIEMENS
Informazioni tecniche - SAMAG MFZ 2-3
Informazioni generali
- Lunghezza macchina: 6100 mm
- Larghezza macchina: 5450 mm
- Altezza macchina: 2800/3050 mm
- Peso della macchina: 20000 kg
Sistema di controllo
- Marca: SIEMENS
- Modello: Sinumerik
Trasmissione principale
- Intervallo di velocità del mandrino: 50 - 16000 rpm 1/MIN
- Potenza motore mandrino: 28 kW
Utensili
- Peso massimo: 6 kg
- Diametro massimo utensile: 160 mm
- Lunghezza massima utensile: 320 mm
- Tipo portautensili: HSK-A63
Informazioni aggiuntive
- Vantaggi tecnici della macchina:
- - Spazio di installazione richiesto (lunghezza x larghezza): circa 5950 mm x 6700 mm
- - Peso (kg) compreso il sistema di raffreddamento e il trasportatore di trucioli: circa 25000 kg
- - Tensione di funzionamento: 400 v 3 n~ 50 hz
- - Tensione di controllo/valvola: 24 v c. C.
- - Potenza nominale della macchina: circa 82 kva
- - Fusibile di sicurezza prima dell'interruttore principale: 3 x 160 a
- - Sezione del connettore: 70 mm²
- - Sistema di serraggio utensili Ott Coppia (S1/S6): 63/83 Nm Velocità nominale: 4200 giri/min Diametro del cuscinetto del mandrino: 70 mm Lubrificazione del mandrino: Lubrificazione a grasso a vita 1 Supporto girevole orizzontale a 180° (asse W) Diametro della piastra (azionamento NC/controcuscinetto): 500/345 mm Coppia tangenziale ammissibile: 15000 Nm Precisione di posizionamento: ±3 secondi angolari Tempo di rotazione (0°/180°): Circa 6 s Numero di assi orizzontali di supporto del pezzo a 360° Posizionamento tramite ingranaggi frontali: 120 x 3° Precisione di posizionamento (120 x 3°): ±3 secondi d'arco Carico di trasporto massimo per asse A Carico di trasporto per asse A: Circa 600 kg Coppia tangenziale consentita: 5000 Nm Area di lavoro (cerchio di interferenza x lunghezza): Ø700 x 940 (1036) mm Avvicinamento a posizioni intermedie al di fuori del passo di 3°: Possibile (controllo di posizione NC) Precisione di posizionamento: ±25 secondi angolari Coppia tangenziale ammissibile: 1000 Nm Magazzino utensili: 90 posizioni utensile (3 x 30) Diametro massimo dell'utensile con posizioni adiacenti libere Diametro utensile con posizioni adiacenti libere: 160 mm Tempo di taglio (entro 1 cartuccia): Circa 5,2 s Supporti Capacità del gruppo idraulico: 160 l Pressione massima di esercizio: 160 bar Pressione di esercizio: 160 bar Portata massima: 160 l Portata: 12 l/min Sistema pneumatico: Connessione all'aria compressa richiesta, consumo d'aria richiesto (a breve termine) 6 ± 0,5 bar Qualità dell'aria di fabbrica: Classe 545 secondo DIN-ISO 8573-1 Sistema di raffreddamento: Sistema di raffreddamento Knoll con raffreddamento a liquido Capacità del serbatoio del refrigerante: Max. 1400 l Lavaggio separato del piano macchina: 160 l/min a 2,6 bar Raffreddamento esterno degli utensili e varie funzioni di lavaggio: 120 l/min a 3,5 bar Raffreddamento interno degli utensili attraverso i mandrini: 40 l/min a 60 bar
Vantaggi della macchina
Informazioni extra
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
