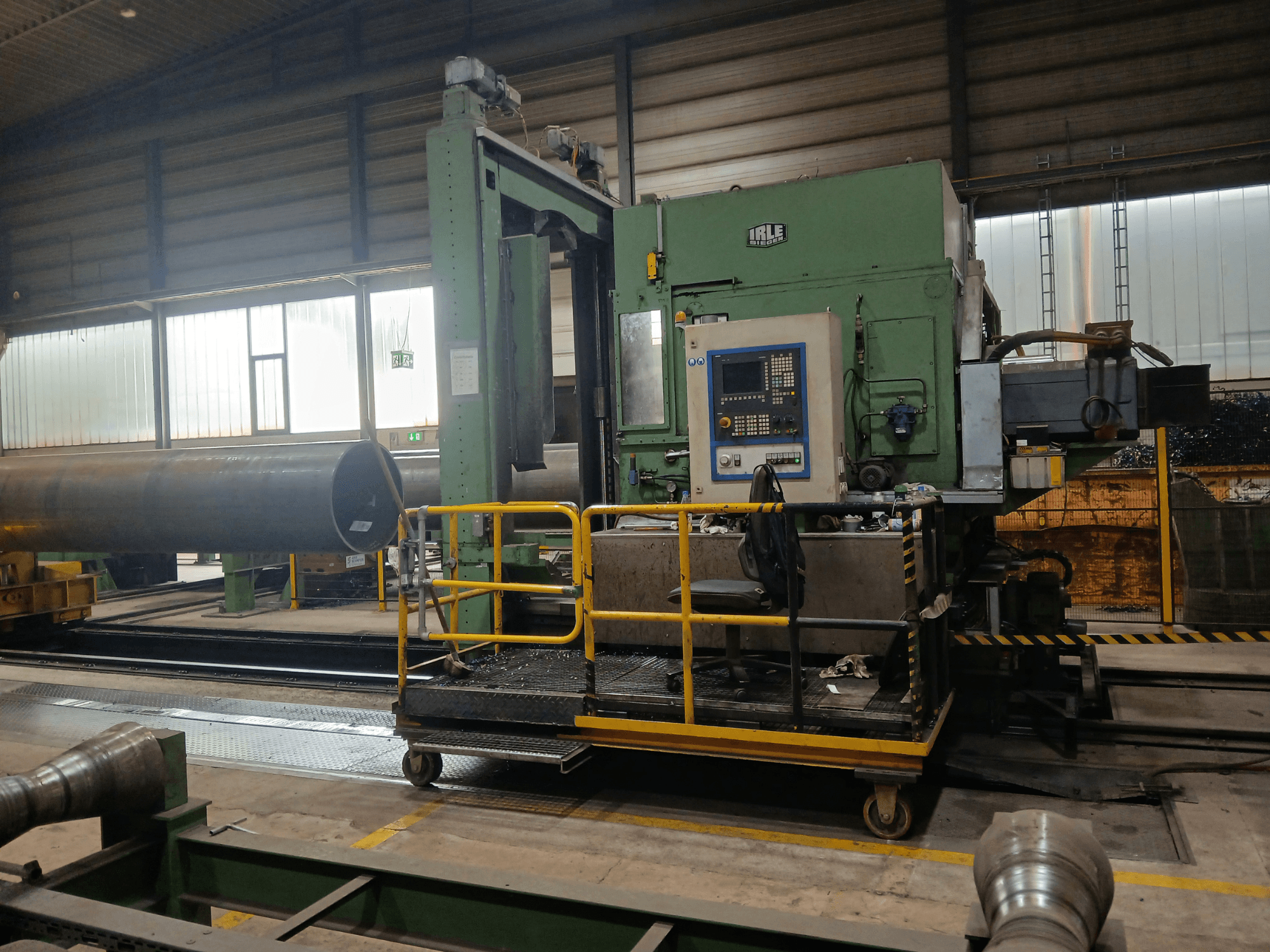

IRLE - IRD 1600 CNCDE-MIL-IRL-2004-00001

- Diametro massimo del tubo da lavorare: 1.625 mm

- Diametro minimo del tubo da lavorare: 406 mm

- Lunghezza massima del tubo da lavorare: 13.200 mm

- Lunghezza minima del tubo da lavorare: 6.000 mm

- Spessore minimo della parete del tubo: 12 mm

- Spessore massimo della parete del tubo (lavorazione a copia): circa 40 mm

- Spessore massimo della parete del tubo (lavorazione CNC): 70 mm

- Peso massimo del tubo supportabile: 250 kN

- Altezza tra il pavimento del capannone e l’ingresso del tubo: 800 mm

- Lunghezza totale della macchina: circa 24.000 mm

- Larghezza totale della macchina: circa 4.100 mm

- Altezza totale dal pavimento alla sommità della morsa di serraggio: 5.000 mm

- Peso totale della macchina: circa 700 kN

- Tensione di esercizio: 400 V, trifase, 50 Hz

- Tensione di comando: 220 V CC / 50 Hz

- Corrente nominale di funzionamento: 400 A

- Banco intermedio - Lunghezza del banco: circa 3.950 mm

- Piano intermedio - Larghezza del piano: circa 1.800 mm

- Banco intermedio - Altezza del banco (telaio incluso): circa 600 mm

- Basamento intermedio - Velocità di traslazione sulle guide di fondazione: 500 - 5.000 mm/min

- Basamento intermedio - Potenza del motore di azionamento: 5,5 kW

- Pannello frontale - Intervallo di velocità della piastra frontale: 7 - 105 min⁻¹

- Testa motrice - Velocità del motore: 300 - 4.500 min⁻¹

- Pannello di testa - Potenza del motore: 100 kW

- Testa motrice - Potenza del motore (ciclo di lavoro S1): 105 kW

- Testa motrice - Coppia massima della piastra frontale (ciclo di funzionamento S1): 33.000 Nm

- Testa motrice - Velocità caratteristica: 27 min⁻¹

- Punteria - Diametro mandrino principale (cuscinetti anteriori): 300 mm

- Piatto (asse X) - Diametro del piatto: circa 1.950 mm

- Piatto (asse X) - Corsa del supporto utensili a controllo numerico: circa 650 mm

- Piatto (asse X) - Velocità di avanzamento del supporto utensili (regolabile in continuo): 0,5 - 1.500 mm/min

- Piastra di fissaggio (asse X) - Forza di avanzamento massima raggiungibile: 25 kN

- Riduttore di avanzamento (asse Z) - Corsa di avanzamento della testa motrice sul banco della macchina: 800 mm

- Riduttore di avanzamento (asse Z) - Velocità di avanzamento (variabile in continuo tramite servomotore CA): 0,5 - 200 mm/min

- Riduttore di avanzamento (asse Z) - Velocità di traslazione rapida: 1.500 mm/min

- Riduttore di avanzamento (asse Z) - Forza di avanzamento: 30 kN

- Riduttore di avanzamento (asse Z) - Coppia del motore di avanzamento: 27 Nm

- Supporti fissi di serraggio tubi - Campo di serraggio: 406 - 1.625 mm

- Supporti fissi con serraggio per tubi - Capacità di carico per tubo per singolo supporto: 150 kN

- Supporti fissi con serraggio per tubi - Forza di serraggio regolabile: 10 - 200 kN

- Supporti fissi con serraggio per tubi - Velocità massima di regolazione delle traverse di serraggio a spostamento centrale: 600 mm/min
