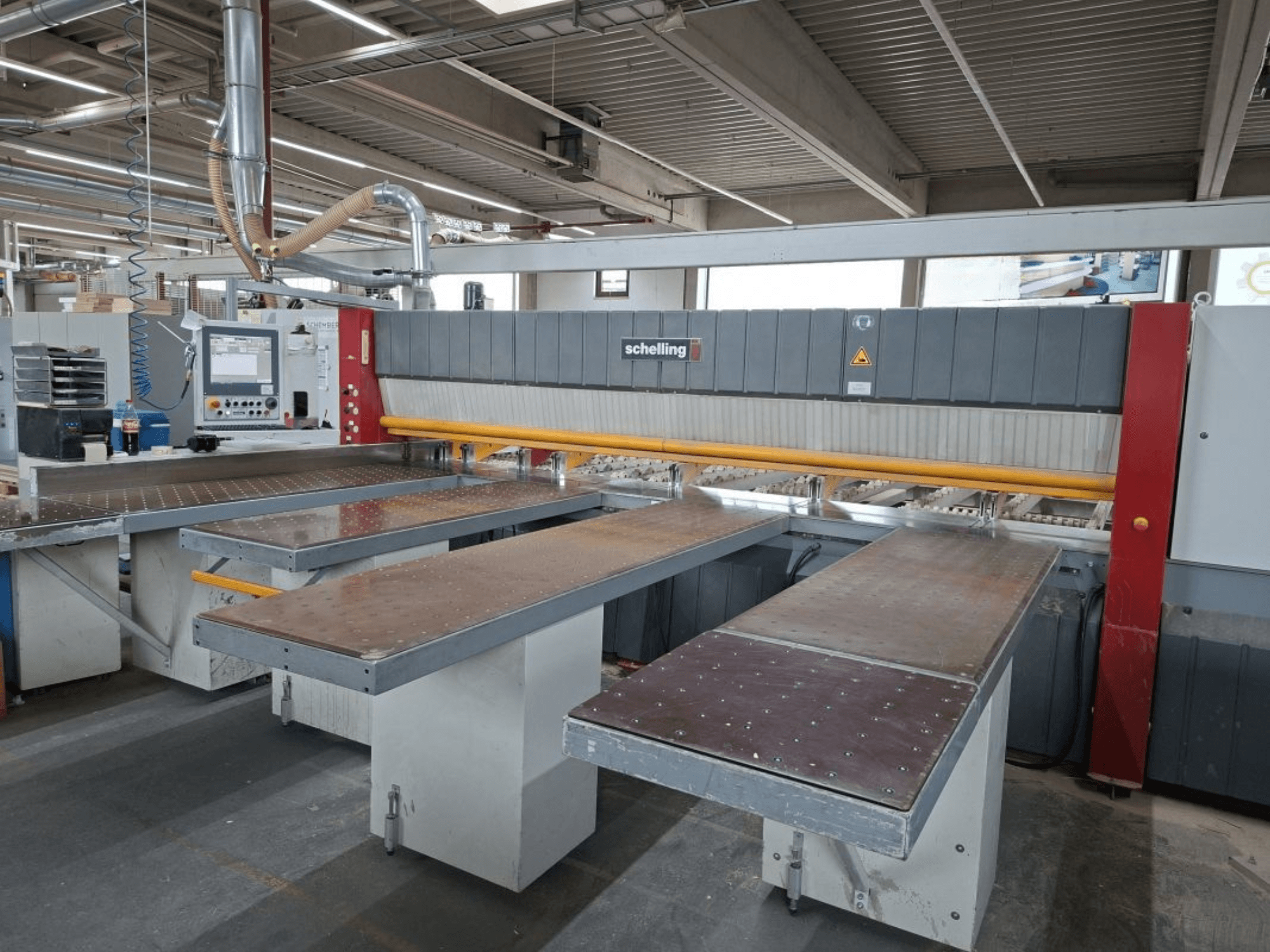

SCHELLING - FH 4DE-SAW-SCH-2012-00001

Dimensioni del pannello

• Lunghezza: 2000-4100 mm

• Larghezza: 300-2100 mm

• Spessore: 6-60 mm

• Tolleranza dello spessore del pannello: da -0,2 a +0,2 mm

Specifiche della macchina

• Lunghezza di taglio nominale (sega 430): 4250 mm

• Diametro della lama principale (max): 350 mm

• Diametro lama di taglio: 300 mm

• Distanza massima della lama dalla tavola: 95 mm

• Altezza massima della confezione: 80 mm

• Forza di allineamento dell'allineatore di strisce: 400-2000 N/pezzo

• Apertura massima della pinza: 90 mm

• Altezza di lavoro: 970 mm

• Altezza complessiva: 2070 mm

Azionamenti e velocità

• Potenza del motore principale della sega: 15 kW

• Velocità di avanzamento del gruppo sega (in avanti): 5-120 m/min

• Velocità di avanzamento del gruppo sega (indietro): 120 m/min

• Velocità di avanzamento (in avanti): fino a 80 m/min

• Velocità di avanzamento (inversa): fino a 80 m/min

Attrezzatura aggiuntiva

• Sistema di stoccaggio dei pannelli (Produttore: Grundner)

  • Lunghezza: 24,90 m

  • Larghezza: 14,17 m

  • Altezza della pila: 2 m

  • Altezza di sollevamento: 2,10 m

  • Dimensioni massime dei pannelli (L x P): 4,20 x 2,10 m

  • Dimensioni minime del pannello (L x P): 1,80 x 0,60 m

  • Capacità massima di sollevamento: 250 kg

  • Potenza di azionamento orizzontale: 2,2 kW

  • Velocità di traslazione orizzontale: circa 120 m/min

  • Velocità di traslazione verticale: circa 40 m/min

  • Materiale del pannello: adatto alla tecnologia di presa a vuoto

  • Carico collegato: 6 kW

• Pacchetto software ARDIS
