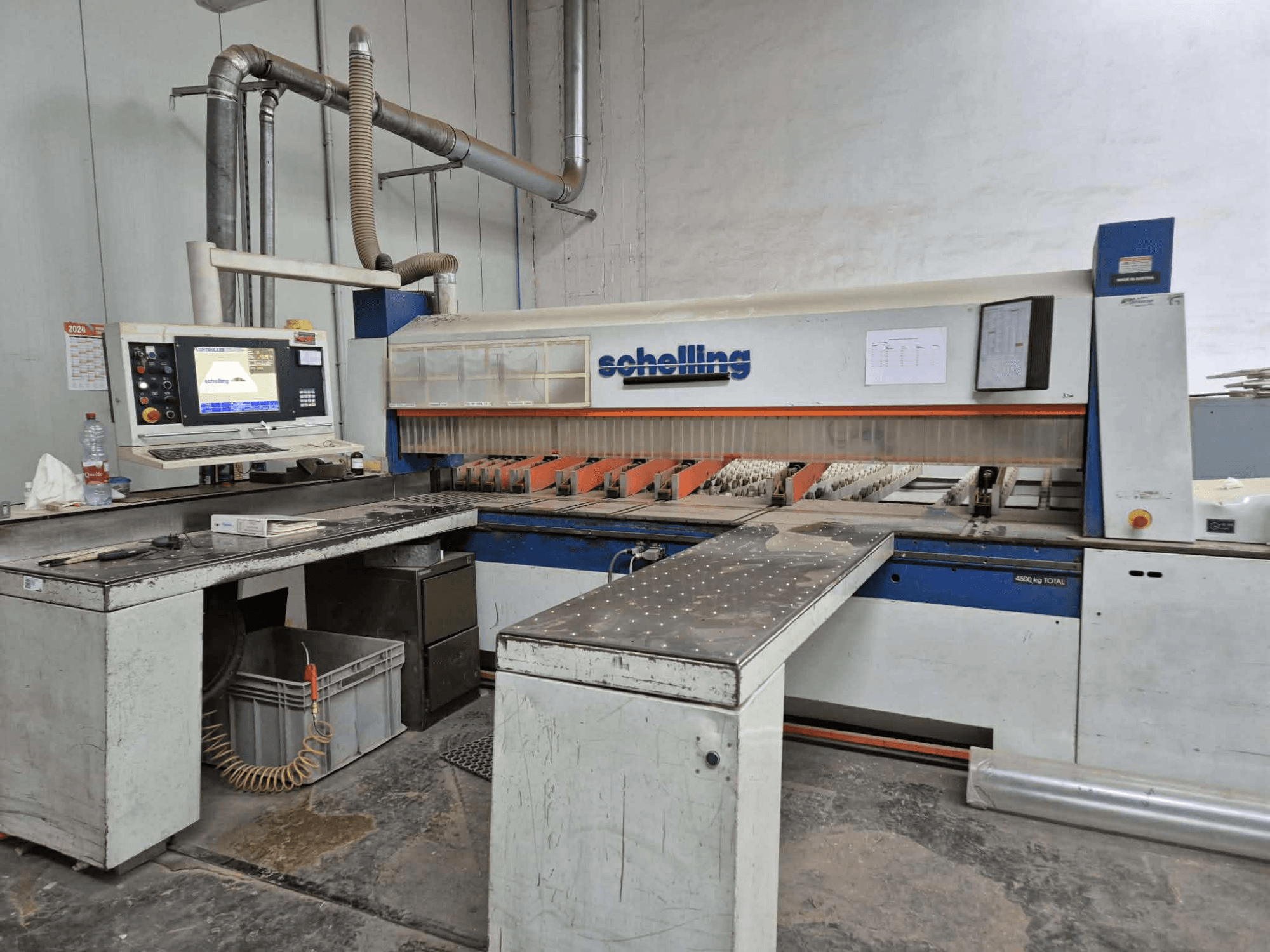

SCHELLING - FLM 365.002HU-SAW-SCH-1995-00001

Dati tecnici:

• Diametro lama principale: 400 mm

• Diametro lama di taglio: 200 mm

• Sporgenza massima della lama: 80 mm

• Apertura massima della pinza: 100 mm

• Altezza massima della pila: 60 mm

• Potenza del motore principale (50/60 Hz): 15 / 18 kW

• Velocità di avanzamento del gruppo sega: 0,2 - 22 m/min

• Velocità di ritorno dell'unità di taglio: 22 m/min

• Velocità di avanzamento: 10 m/min

• Velocità di avanzamento all'indietro: 10 m/min

• Altezza di lavoro: 930 mm

Prestazioni e requisiti:

• Materiali lavorabili: Acrilico, plastica rinforzata con fibra di vetro (GFRP)

• Lunghezza massima del pannello: 3000 mm

• Larghezza massima del pannello: 2200 mm

• Spessore massimo (acrilico): 80 mm

• Spessore massimo (GFRP): 60 mm

• Bordi: sbavati

• Planarità del pannello: onda massima 5 mm

• Tolleranza di spessore: ±0,2 mm

• Consumo elettrico: circa 25 kW

• Tensione di alimentazione: 380 V / 50 Hz

• Fabbisogno di aria compressa: circa 100 l/min (6 bar)

• Fabbisogno di estrazione: circa 4000 m³/h (velocità dell'aria 32 m/s)

Equipaggiamento (incluso nella macchina):

• Unità di taglio

• Avanzamento servoassistito (0 - 40 m/min)

• Guide laterali su tavola a rulli, regolazione automatica; campo di regolazione 80 - 2200 mm

• Barriera fotoelettrica di sicurezza con telaio di supporto separato

• Morsetti di fissaggio (in base alla configurazione della macchina)

• Sistema di raffreddamento e spruzzatura

• Controllo computerizzato - COMMANDER (PLC/SPS) con display, tastiera a membrana, sistema diagnostico

• Visualizzazione grafica dei piani di taglio

• Quadro elettrico e controllo integrati nella macchina

• Funzione di taglio lento / pretaglio
