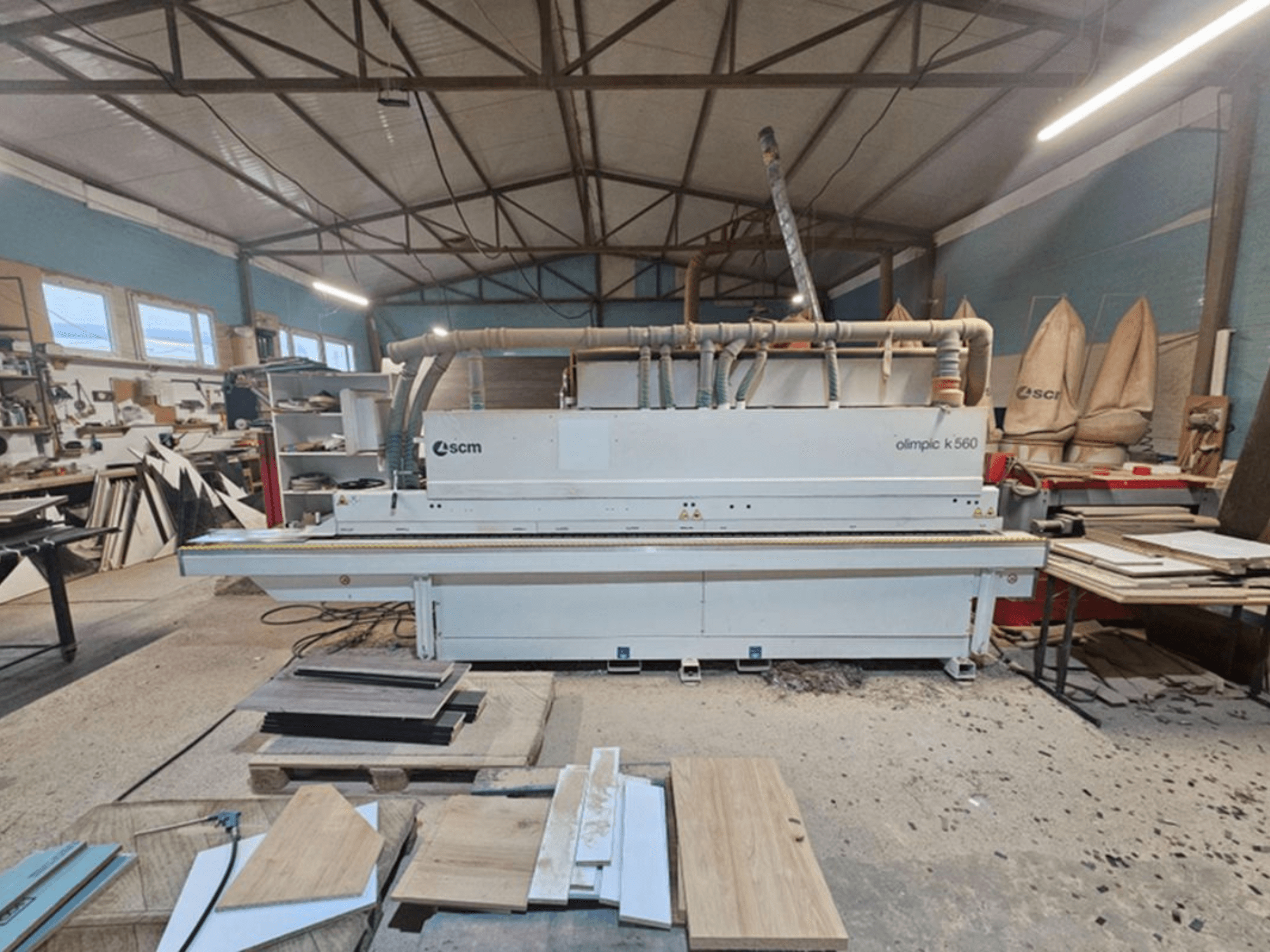

SCM - Olimpic K 560RO-EDG-SCM-2019-00003

Caratteristiche principali

• Velocità di avanzamento fino a 18 m/min con una distanza tra i pannelli di 600 mm, anche con arrotondamento degli angoli

• Controllo tramite touchscreen a 7 colori con grafica, gestione dei programmi, diagnostica e controllo digitale della temperatura della colla

• Gruppo di smussatura angoli Round X a 2 motori per la smussatura e la rifilatura degli angoli

Specifiche tecniche

• Velocità di avanzamento: 12–18 m/min

• Spessore del pezzo: 8–60 mm

• Spessore del bordo (rotolo): 0,4–3 mm

• Spessore del bordo (nastro): 0,4–6 mm

• Sezione trasversale massima del bordo (rotolo): 135 mm²

• Diametro massimo del rotolo: 800 mm

• Sporgenza del bordo: 2 mm in alto / 2 mm in basso

• Distanza tra i pezzi: 600 mm

• Lunghezza minima del pezzo: 140 mm

• Larghezza minima del pezzo: 95 mm (60 mm con impostazione speciale)

• Lunghezza minima (materiale in rotolo): 180 mm

• Lunghezza minima (materiale in striscia): 220 mm

• Apertura della barra di pressione del pezzo: 560 mm

• Altezza di lavoro: 900 mm

Sistema di controllo (Touch 7)

• Touchscreen a colori da 7" (16:9)

• Visualizzazione grafica e simulazione di tutte le unità

• Controllo di tutte le unità e funzioni di avvio automatico

• 60 programmi liberamente modificabili

• Controllo PLC completo con monitoraggio dell'encoder

• Controllo digitale della temperatura del serbatoio della colla

• Funzioni diagnostiche con assistenza all’operatore

• Statistiche: conteggio pezzi, metri di bordi, tempo di funzionamento della catena

• Selezione della passata: prima o seconda passata di lavorazione

Unità di lavorazione

• Fresatura di giunzione: due frese diamantate per giunzioni, da 1,8 kW ciascuna, 12.000 giri/min

• Unità di incollaggio VC-S4.1: riscaldamento da 3 kW, serbatoio da 1,5 kg, sistema di cambio rapido Fastlock, rullo principale motorizzato + tre rulli di pressione

• Unità di rifilatura K/SEL: due motori HF da 0,35 kW ciascuno, 12.000 giri/min, inclinazione 0–15°

• Unità di fresatura a filo R-K: due motori HF da 0,55 kW ciascuno, 12.000 giri/min, raggio utensile R2

• Arrotondamento angoli Round X: due motori HF da 0,35 kW ciascuno, 12.000 giri/min, guide di precisione senza gioco

• Unità di raschiatura RAS-K: raggio utensile R2

• Unità di lucidatura SP-V: due motori da 0,18 kW ciascuno, 3.000 giri/min

Dotazione aggiuntiva

• Sistema di cambio automatico Autoset T-ER2:

  • Commutazione tra prima e seconda passata

  • Modifica automatica dello spessore del bordo (ad es. da 0,4 mm a 2 mm)

• Sistema di spruzzatura di agente distaccante/antiadesivo AAR

• Unità raschietto per colla RC-V

• Utensili diamantati H=64 mm per il gruppo di rettifica/pre-fresatura
