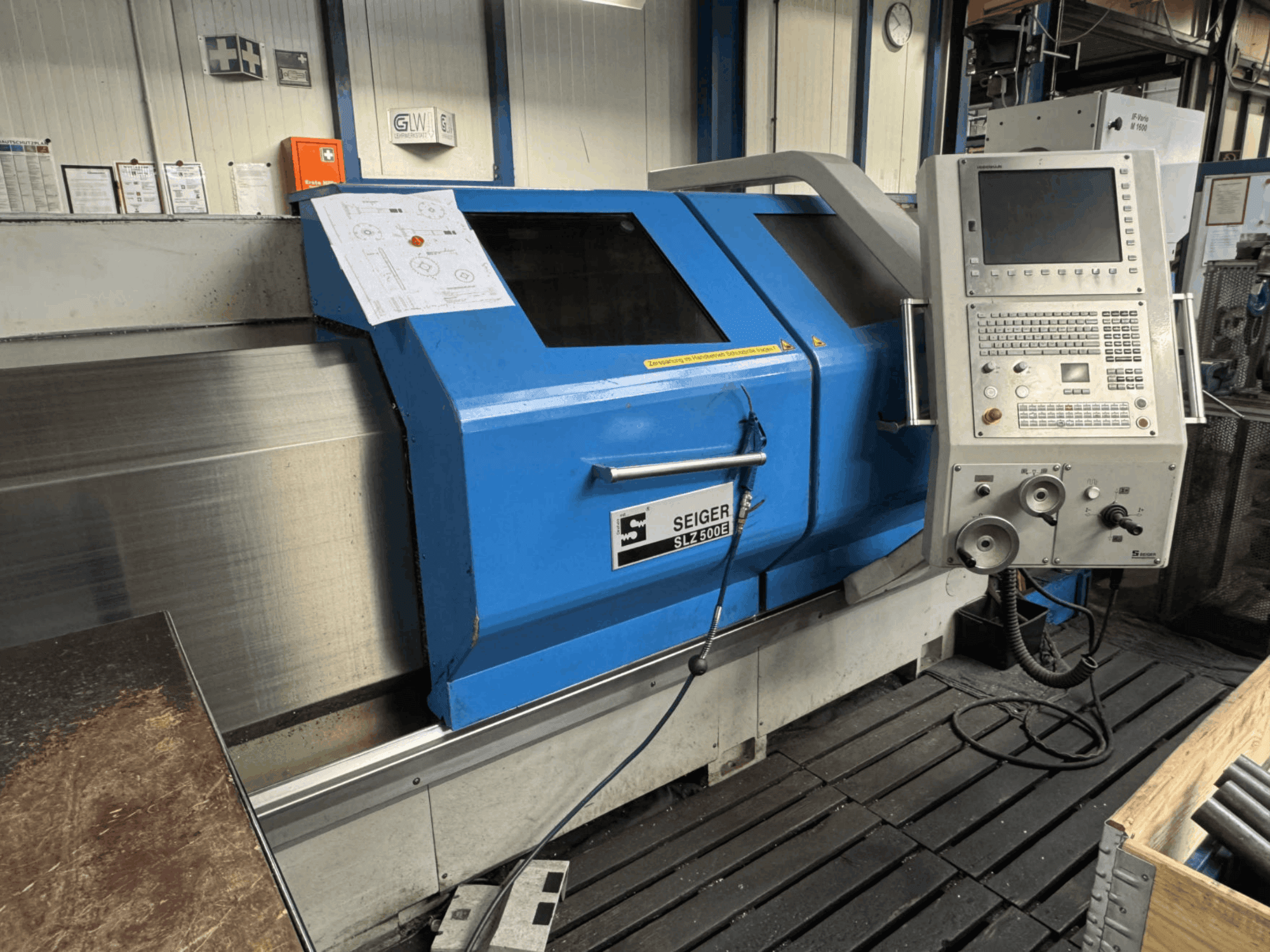

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Velocità del mandrino: 1 - 3.000 giri/min (Fase 1: 1 - 750 giri/min, Fase 2: 1 - 3.000 giri/min)

- Potenza del mandrino (100/60% ED): 20 / 25 kW

- Dimensione del cono: DIN 55027 misura 8 (punta del mandrino principale) / MT 5 (pennacchio della contropunta)

- Stazioni utensili: torretta a disco Sauter a 8 posizioni + portautensili a cambio rapido Parat a 4 vie, misura 3

- Raffreddamento attraverso il mandrino: No

- Contomandrino: No

- Diametro massimo della barra: 78 mm (attraverso il mandrino Schunk) / 93 mm (foro del mandrino)

- Diametro massimo del pezzo: 500 mm (sbarco sul bancale) / 280 mm (sbarco sul carrello trasversale)

- Peso massimo dell’utensile: Nessuna informazione

- Utensili motorizzati: Sì (torretta a disco Sauter a 8 posizioni per utensili motorizzati, albero VDI D=30 mm con servomotore digitale)

- Precisione di posizionamento: secondo la norma DIN 8605

- Corsa asse X: 260 mm

- Corsa asse Z: 1500 mm (distanza tra i centri)

- Specifiche asse C: innesto pneumatico con motore digitale e trasmissione a ingranaggi sul mandrino principale (velocità del mandrino fino a 15 giri/min, coppia circa 420 Nm)

- Larghezza del banco: 350 mm

- Sezione trasversale dell’utensile di tornitura (A x L): 25 x 25 mm

- Diametro del mandrino nel cuscinetto anteriore: 130 mm

- Conicità interna del mandrino principale: 100 metrico

- Coppia massima del mandrino: circa 1400 Nm

- Forza di avanzamento sull'asse Z: 10.000 N

- Forza di avanzamento sull'asse X: 7.000 N

- Campo di avanzamento (longitudinale/planare): 0,001 - 6.000 mm/giro

- Velocità di traslazione rapida sugli assi X/Z: 10 / 7 m/min

- Diametro del mandrino della contropunta: 90 mm

- Corsa del mandrino della contropunta: 180 mm

- Peso massimo del pezzo (tra i centri): 1.000 kg (1.250 kg con lunetta)

- Peso massimo del pezzo (a sbalzo nel mandrino): 300 kg (con distanza del baricentro di 200 mm)

- Tensione di esercizio: 400 V / 50 Hz

- Tensione di comando: 24 V CC

- Potenza allacciata: 41 kVA

- Corrente nominale: 60 A

- Fusibile principale: 63 A

- Dotazione aggiuntiva:

- Parete di protezione dai trucioli, 2 porte di sicurezza scorrevoli mobili con finestre, illuminazione della macchina, portautensili a cambio rapido misura C, dispositivo di raffreddamento, centro vivo MT 5, set di utensili per l'operatore, scala lineare sull'asse X, frizione di sicurezza sugli assi X e Z

- Trasportatore trucioli: altezza di scarico 1000 mm, lunghezza 535 mm, pendenza di 60 gradi, alimentazione continua, portata circa 250 dm³/h, velocità circa 2 m/min

- Riduttore planetario a due velocità: codice 6054375, cambio automatico, flangiato sul motore del mandrino principale

- Portautensili a torretta a 4 posizioni Parat a cambio rapido: misura 3, azionamento manuale, montato su sistema di serraggio a punto zero

- Torretta a dischi Sauter a 8 posizioni per utensili motorizzati: albero VDI D=30 mm con servomotore digitale, montata dietro il centro di tornitura

- Blocco di alesatura: con supporto VDI 50 e alimentazione interna del refrigerante, montato sul sistema di serraggio a punto zero davanti al centro di tornitura

- Sistema di serraggio a punto zero: base montata sul carrello trasversale

- Unità di serraggio idraulica a foro passante: Schunk ROTA THW plus, mandrino a 3 griffe D=315 mm con attacco DIN 55027 misura 8 e foro passante da 78 mm

- Pompa del refrigerante rinforzata: (2,5 bar a 40 L/min, max 5,4 bar a 8 L/min) controllata tramite convertitore di frequenza e potenziometro

- Pistola a spruzzo manuale: collegata all’unità di raffreddamento

- Prolunga del carter: prolunga chiusa sul lato della contropunta con sportello girevole

- Dispositivo di trascinamento della contropunta: articolo 6061611, montato sulla slitta del bancale per il trascinamento della contropunta

- Elementi di assestamento della macchina: art. 6054102, 10 piedini con viti e tasselli

- Unità di aspirazione installata: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (modello M 1600, anno di produzione 04-2020, peso 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
