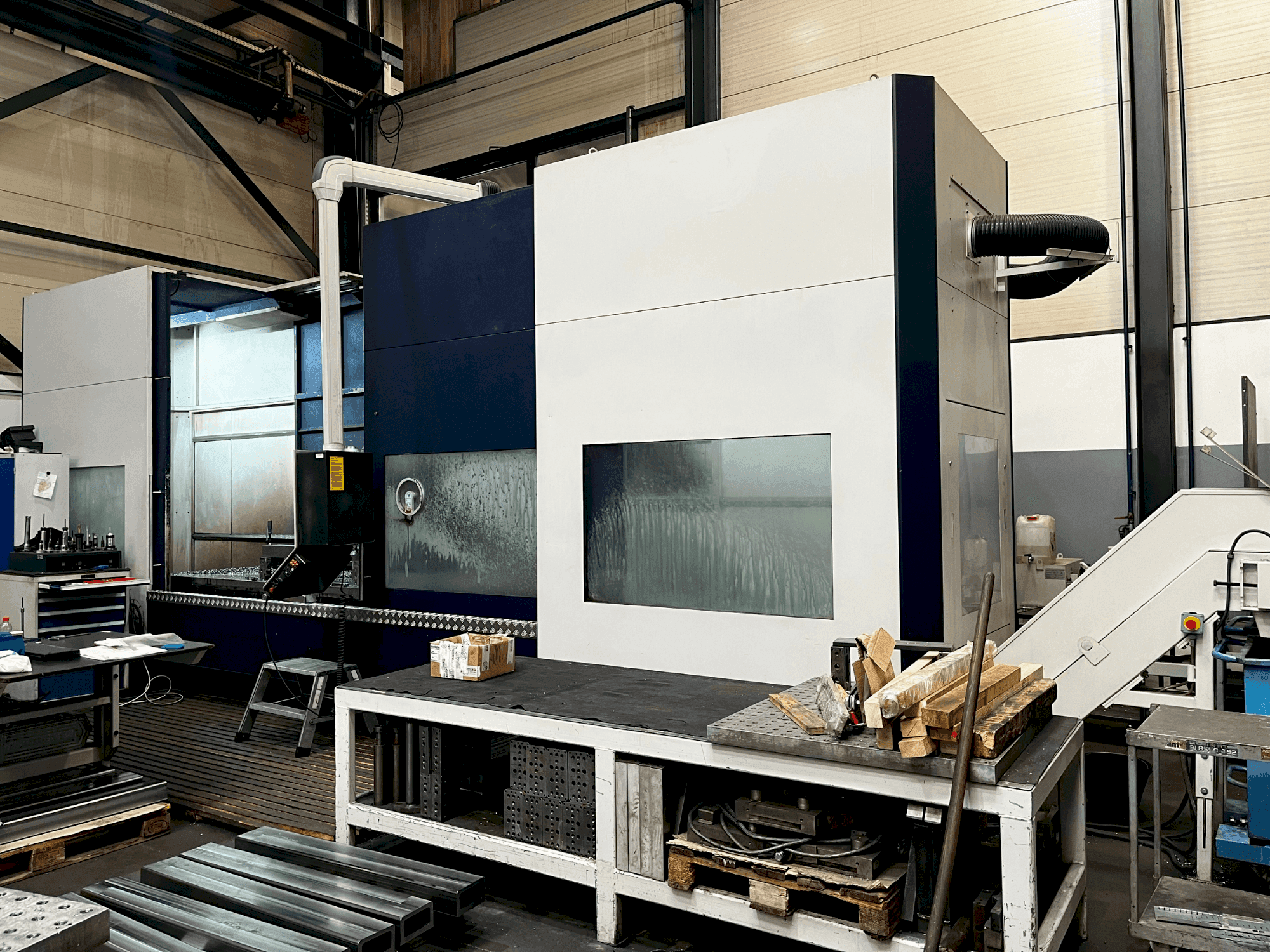

Vista frontale della macchina Soraluce TA-35A

Soraluce TA-35A

Soraluce - TA-35A

2015

295.000 €

prezzo gindumac
(Ex works)
ottieni un preventivo ufficiale
Visita la macchina
fai una controfferta
Scarica PDF

Hai altre domande? Contattaci!

sales contact

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

whatsapp
Contatta su Whatsapp
Mostra in lingua originale

Questa fresatrice SORALUCE TA-35A è stata prodotta nel 2015 in Spagna. È equipaggiata con un sistema di controllo HEIDENHAIN iTNC 530 HSCI (3 assi + mandrino) con unità remota girevole e snodo. Include uno schermo piatto da 19", tastiera metallica con mouse integrato e interfaccia USB sul pannello di controllo. Velocità del processore 0,5 ms inclusa. Tornitura a interpolazione con HEIDENHAIN iTNC 530 composto da sistema CAM, post-processore HEIDENHAIN, adattamento software asse C. La macchina è dotata di volantino elettronico portatile HEIDENHAIN HR 410 con cavo a spirale da 3 m. Dispone di una testa di fresatura a indexaggio automatico con divisione 2,5° x 2,5° e velocità fino a 4000 min-1, 28 kW, 479 Nm, incluso raffreddamento ad aria/lubrificazione a nebbia d'olio, forza di serraggio utensile 20.000 N, portautensili ISO 50 - DIN 69871 A (H200), non necessario se si sceglie la testa di fresatura H210. Include un involucro paraspruzzi completo con un'altezza di 2.600 mm. Composto da due porte anteriori e una posteriore per l'utilizzo della macchina dalla parte anteriore e posteriore. Tutte le porte e le pareti sono dotate di un totale di 7 finestre. Il peso idraulico è compensato da un'azione diretta sulla slitta verticale. Contiene un tavolo macchina con 5 scanalature a T 22 H12 (6 scanalature a T per una larghezza del tavolo di 1000 mm) e una scanalatura di riferimento 22 H8, distanza tra le scanalature a T 140 mm.

Panoramica

  • marca: Soraluce
  • anno: 2015
  • MODELLO: TA-35A
  • tipo di applicazione: Fresatura
  • Località: Croazia
  • tipo di macchina: Fresatrici
  • disponibilità: Immediata
  • marca unità di controllo: HEIDENHAIN
  • ID GINDUMAC: HR-MIL-SOR-2015-00002

Informazioni tecniche

Informazioni generali

  • Peso della macchina: 18500 KG

Sistema di controllo

  • Marca: HEIDENHAIN
  • Modello: iTNC 530 HSCI
  • Comando a distanza: Si

Trasmissione principale

  • Numero di mandrini: 1
  • Intervallo di velocità del mandrino: 20-4000 1/MIN
  • Potenza motore mandrino: 28 kW
  • Numero di assi: 3

Movimento

  • Movimento ASSE-X: 3500 mm
  • Movimento ASSE-Y: 1250 mm
  • Movimento ASSE-Z: 1200 mm

Piano di lavoro

  • Lunghezza esterna: 2700 mm
  • Larghezza esterna: 1000 mm
  • Numero di sedi per utensili: 6 x 22 H12

Informazioni aggiuntive

    Vantaggi della macchina

    • Vantaggi tecnici della macchina:
      • - Scanalature a t 6 x 22 h12 // scanalatura di riferimento 1 x 22 // h8 distanza tra le scanalature a t 140 mm
      • - Portautensili (opzione) iso 50, din 69871 ad
      • - Campo di avanzamento: asse x, y, z 10 - 10000 mm/min // max. Velocità di avanzamento: asse x-, y-, z- 25000 mm/min // max. Forza di avanzamento: asse x, y, z 10000 n // accelerazione media 2 m/s2
      • - Controllo heidenhain itnc 530 hsci (3 assi + mandrino), con schermo piatto da 19", tastiera metallica con mouse integrato e interfaccia usb sul pannello di controllo. Velocità del processore 0,5 ms, incluso heidenhain smart. Nc // pendente di comando girevole con giunzione // coppia 479 nm
      • - Tornitura ad interpolazione con heidenhain itnc 530 composto da sistema a camme, post-processore heidenhain, adattamento software asse c (mandrino)
      • - Volantino elettronico portatile heidenhain hr 410 con cavo a spirale da 3 m
      • - Testa di fresatura a indexaggio automatico con divisione 2,5° x 2,5° e velocità fino a 4000 min-1, 28 kw, 479 nm, incluso raffreddamento ad aria/lubrificazione a nebbia d'olio, forza di serraggio utensile 20. 000 n, portautensili iso 50 - din 69871 a (h200), non necessario se si sceglie la testa di fresatura h210.
      • - Sistema di raffreddamento del lubrificante esterno (kv 1 / standard) con serbatoio da 250 l, pressione di mandata 5 bar, portata 50 l/min, sistema di filtraggio della camera con microventilatore e schiumatoio a nastro dell'olio con temporizzatori integrati, scarico sulla testa di fresatura tramite anello doccia (d9)
      • - Set completo di fissatori (viti di ancoraggio corte).
      • - Teleservice (tel10): diagnosi a distanza tramite software di controllo remoto (internet) o tramite software/router vpn (internet).
    • Vantaggi qualitativi della macchina:
      • - Compensazione idraulica del peso che agisce direttamente sulla slitta verticale.
      • - Cabina paraspruzzi completa con altezza di 2. 600 mm. Composto da due porte anteriori e una posteriore per il funzionamento della macchina dalla parte anteriore e posteriore. Tutte le porte e le pareti sono dotate di un totale di 7 finestre.
      • - Orientamento del mandrino e filettatura senza mandrino di compensazione.
      • - Motori di azionamento ac heidenhain in tutti gli assi con tecnologia di azionamento digitale.
      • - Sistema di guide lineari rue45-e-l in tutti gli assi // lubrificazione automatica centralizzata con monitoraggio della pressione e del tempo per tutti gli assi e i componenti del movimento // azionamenti a vite a sfere (it5) in tutti gli assi // sistema di misura lineare diretto di heidenhain in tutti gli assi.
      • - Coperture telescopiche per le guide dell'asse x.
      • - Apparecchiature elettriche siemens.
      • - Sistema idraulico di vickers.
      • - Illuminazione dello spazio di lavoro (come da ossberger).
      • - Verniciatura ral 5011 (blu acciaio), ral 7035 (grigio chiaro)

    Informazioni extra

    • - 2 set di documentazione (1 cartaceo e 1 CD-Rom) // Modello 3D della macchina in formato .step o .iges.

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
