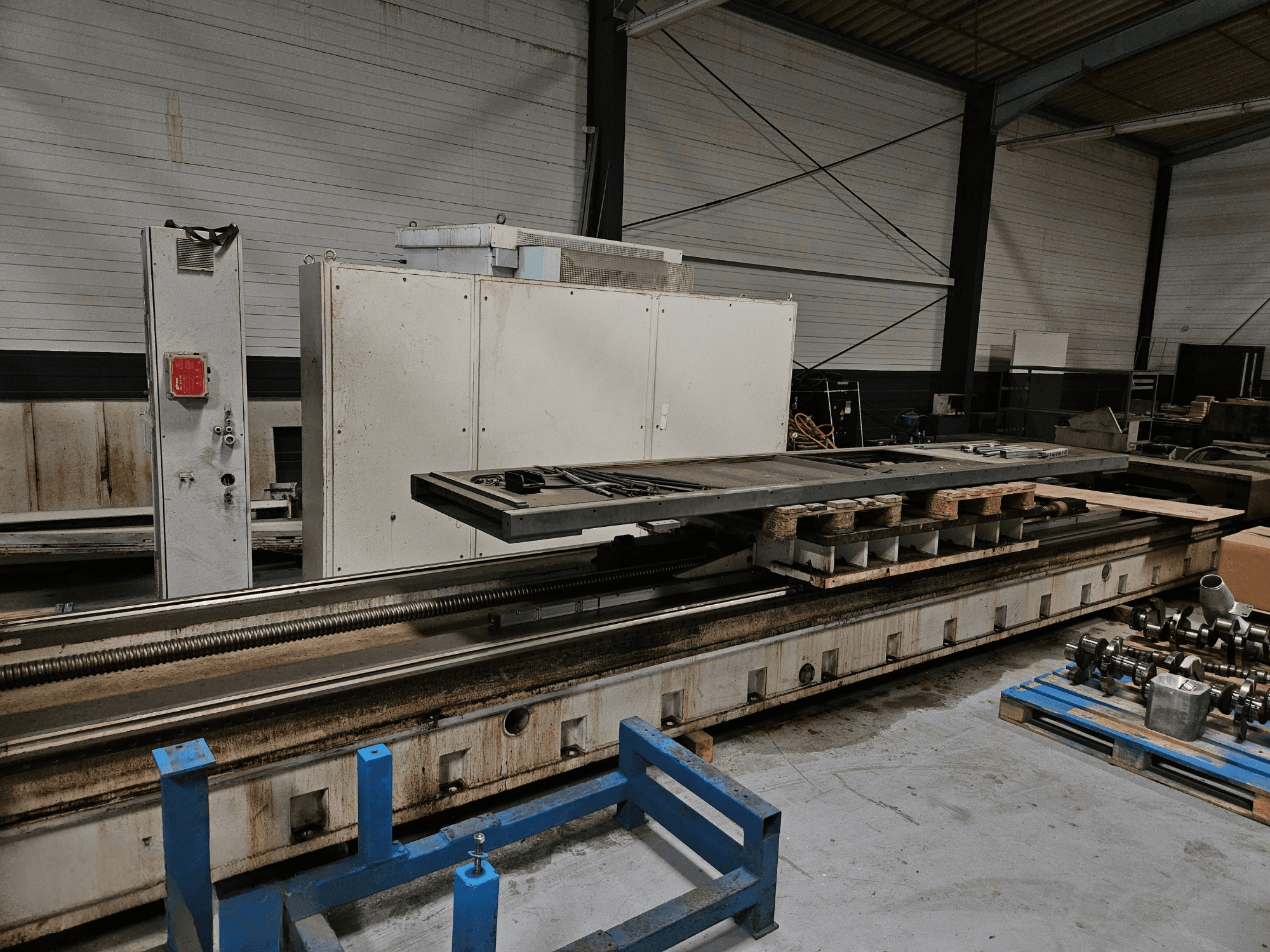

SHW - UFZ 6LDE-MIL-SHW-2008-00001

Tempo di funzionamento del mandrino: 12.897 ore

Tempo di funzionamento idraulico: 43.912 ore

• Corsa dell'asse W: 1500 mm

• Azionamenti di avanzamento digitali

  • Asse X: 2-20000 mm/min

  • Asse Y: 2-24000 mm/min

  • Asse Z: 2-24000 mm/min

• Traslazione rapida

  • Asse X: 20000 mm/min

  • Asse Y: 24000 mm/min

  • Asse Z: 24000 mm/min

• Mandrino

  • Testa: Testa di fresatura universale automatica

  • Motore mandrino principale: Siemens 1PH7 167

  • Riduttore: ZF 2K300 / SEW FF37 / FA47 B / KA Z37

  • Ripetibilità: ±0,002 mm

  • Velocità del mandrino (60 min Max): 3200 giri/min.

  • Velocità del mandrino (15 min Max): 4000 giri/min.

• Cambio utensile

  • Tipo: Automatico

  • Capacità: 150 utensili

  • Lunghezza massima dell'utensile: 400 mm

  • Peso massimo dell'utensile: 25 kg

  • Attacco utensile: SK50 DIN 69871

  • Stazione: Stazione di prelievo

• Tavola/piastre

  • Superficie della piastra di serraggio: 3600 x 3750 mm

• Elettronica e controllo

  • Pannello di controllo: CNC integrato nella piattaforma di lavoro

  • Servomotori: Siemens serie 1FT6

  • Azionamenti/regolatori: Indramat ECOdrive 3

  • Sistemi di misura: Heidenhain LS 186C / LB 382C / ROD 480 / ROQ 425

  • Pressostato elettronico: ifm PN 5, PN 7

• Alimentazione

  • Tensione: 400 V, trifase, 50 Hz

  • Connessione di potenza: circa 80 kVA

  • Fusibile principale: 160 A (a lenta interruzione)

  • Sezione del conduttore: 70 mm²

• Pneumatica e idraulica

  • Pressione: 4-6 bar

  • Connessione: G1/4

  • Consumo d'aria: circa 320-400 l

  • Terminale valvola: Festo CP10+

  • Sistema idraulico: Bosch con 1 accumulatore da 50 l

Attrezzatura aggiuntiva

• Unità tavola rotante CNC: Demmeler DRTN

  • Superficie della tavola: 2000 x 1800 mm

  • Velocità massima di rotazione: 4 min^-1

• Monitoraggio delle collisioni: Brankamp Typ CMS (1 canale)

• Freno di sicurezza: Mayr Typ 891...

• Unità di raffreddamento: Schimpke DK 38 V / BKW SK 250D

• Filtro del refrigerante: Knoll KF110/1100

• Filtro olio: ARGO D 062-156

• Trasportatore di trucioli: Richter SP 250/63 (x2)

• Sistema di misura: m&h 20.10 Set Multi SK50 / m&h 35.10 TS plug

• Lubrificazione: Automatica

• Cabina della macchina: 3 lati
