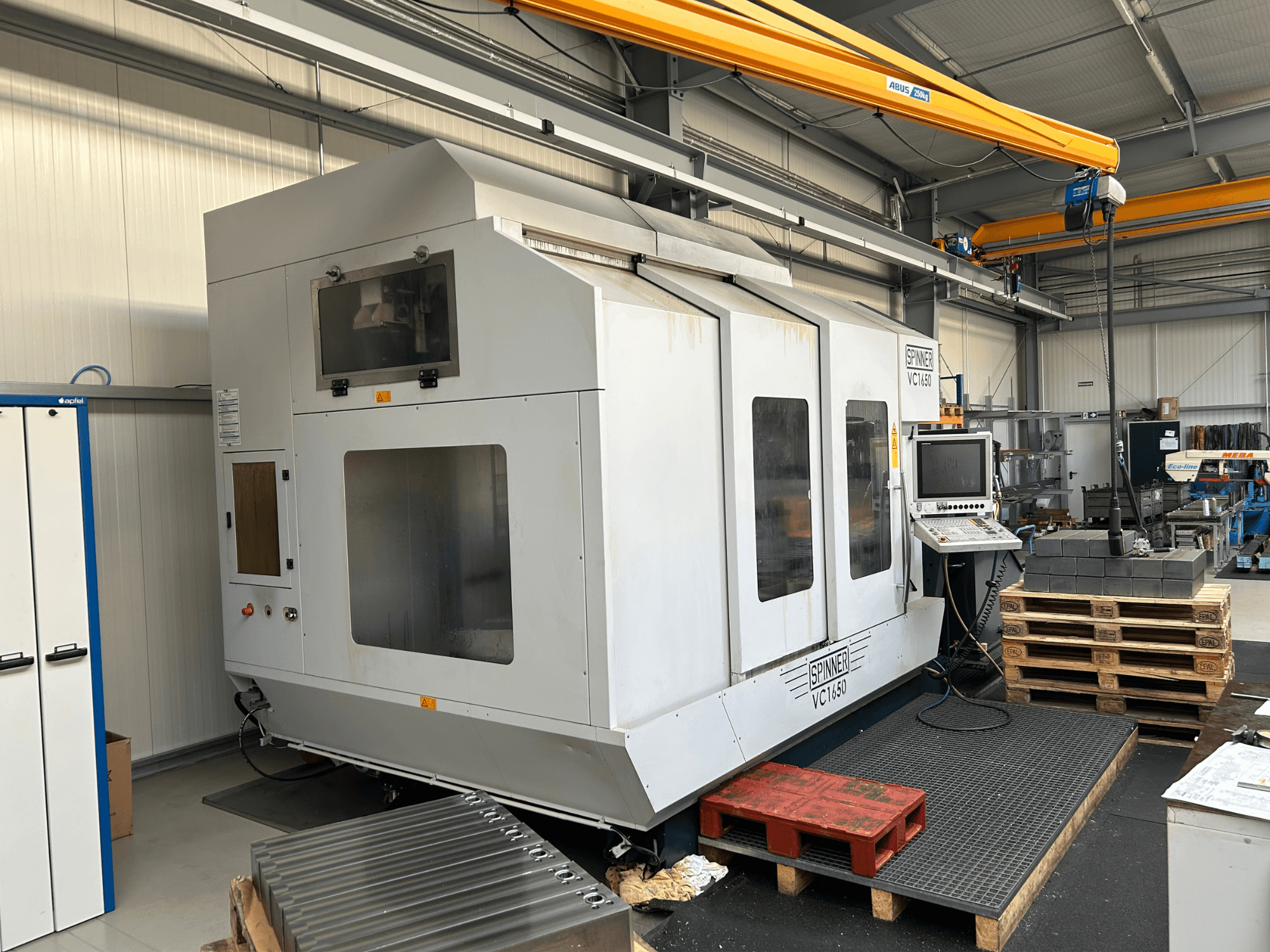

SPINNER - VC 1650-5A-9DE-MIL-SPI-2018-00001

• Sonda a contatto con il pezzo: Sistema Blum TC52 con connessione wireless per la tastatura dei pezzi e la determinazione di offset o dimensioni del punto zero

• Tavola rotante a 360°: Diametro 900 mm - 870x870 mm a sinistra

• Tavola di serraggio supplementare a destra: 650x870 mm

• Cambio utensile automatico sul lato sinistro per 96 utensili

• Lunghezza massima degli utensili: 400 mm

• Diametro massimo dell'utensile: 120 mm (150 mm con posizioni adiacenti libere)

• Peso massimo dell'utensile: 15 kg

• Velocità dinamica del mandrino del motore: 9000 giri/min

• Versione ad alta coppia: 464 Nm (S6 25%); Potenza: 35KW/68KW (S1/S6)

• Corse: X=1650 mm, Y=820 mm, Z=820 mm

• Pulizia della testa del mandrino

• Lavaggio ad alta pressione: 70 bar TW con serbatoio refrigerante aggiuntivo da 350 litri, pompa ad alta pressione e filtro di carta a gravità

• Centro di lavoro di precisione a 5 assi

• Misurazione cinematica automatica con cicli di tastatura

• Funzioni per la correzione tridimensionale dell'utensile e per migliorare la qualità della superficie del pezzo

• Il portautensili deve essere ordinato separatamente

• Verniciatura bicolore RAL 7035/5008

• Elementi di livellamento necessari sul basamento della macchina

• Circa 14.000 ore di lavoro

  Circa 6.000 ore di funzionamento del mandrino

TNC 620/TNC 640 Opzione software Heidenhain con le seguenti funzioni:

- Misurazione e compensazione automatica degli assi rotativi mediante cicli di tastatura dell'utente finale.

- I valori cinematici misurati dal ciclo vengono automaticamente trasferiti ai parametri della macchina

- Generazione automatica di un file di log per la valutazione della misura cinematica - Ottimizzazione della precisione della macchina durante la lavorazione a 5 assi e girevole

- Per la misurazione sono necessari il tastatore del pezzo e la sfera di calibrazione

Opzione software TNC: Interpolazione simultanea a 5 assi e lavorazione 3D

Opzione software TNC 620/TNC 640 Heidenhain: "Set di funzioni avanzate 2".

con le seguenti funzioni: - Interpolazione simultanea a 5 assi

- Mantenimento della posizione della punta dell'utensile durante il movimento dell'asse orientabile grazie alla compensazione dei movimenti dell'asse lineare

Funzione TCPM con impostazioni estese per il funzionamento TCPM

- Funzioni per la correzione tridimensionale dell'utensile

- Funzioni per migliorare la qualità della superficie del pezzo

Modello 3D VC1650HV (versione a 5 assi)

per CAD/CAM in formato STEP;

Dati forniti su CD-ROM; inclusi piano di configurazione e modello di simulazione

Preparazione dell'interfaccia per le sonde a infrarossi Blum TC50/TC52/TC54-20

Unità ricevente IC56 ed elettronica di valutazione IF59 installate nella macchina per il collegamento di pezzi o sonde utensili Blum.

sonde Blum. L'interfaccia può gestire fino a due sistemi di tastatura contemporaneamente, il che significa che quando vengono installati contemporaneamente un pezzo e una sonda utensile, questa posizione è richiesta una sola volta.

Sonda pezzo per fresatrici, sistema Blum TC52

da inserire nel mandrino con connessione wireless al controllo CNC per la tastatura dei pezzi e la determinazione degli spostamenti del punto zero o delle dimensioni del pezzo.

SENZA portautensili. Il portautensili deve essere ordinato separatamente.

CON 1 braccio di tastatura 3x30 mm.

NUOVA VERSIONE 2 con ricevitore IR IC56

SK50 portautensili per tastatore TC52

Centro di lavoro ad alte prestazioni SPINNER VC1850-SA-3 (8K50)/ Heidenhain TNC640

Centro di lavoro premium a 5 assi con

tavola rotante a 360°, 870 x 870 mm, sul lato sinistro dell'area di lavoro

Tavola di serraggio sostenibile sul lato destro dell'area di lavoro, 660 x 870 mm

Asse girevole sulla parte superiore della testa di fresatura +11-110°

con controllo Heidenhain TNOS40/19

Motore dinamico del mandrino fino a 9.000 giri/min: VERSIONE AD ALTA COPPIA HT: M-464 Nm (88 25%); P436 kW/68 kW (81/86)

Corsa X1050 mm Y=20mm 2-820mm

Conicità utensile 50 secondo DIN 6871-A. Timoni secondo DIN 60872-A. Dispositivo di soffiaggio per il cono del mandrino. Cambio utensile automatico integrato sul lato sinistro della macchina per 96 utensili.

Slitta di cambio per il passaggio al mandrino orizzontale.

Lunghezza massima degli utensili 400 mm; diametro massimo degli utensili 120 mm o 150 mm con utensili indipendenti, max. 15 kg.

Guida lineare su tutti e tre gli assi.

Elementi di regolazione necessari sul basamento della macchina per il livellamento. Custodia protettiva completa + luce per l'area di lavoro.

Documentazione: Verniciatura monocolore, bicolore RAL 70355006.

Trasportatore di trucioli VC1850 versione A2-right TR

Nella parte anteriore sotto la macchina. A destra. In uscita,

Include due coclee integrate per il trasporto dei trucioli dall'area di lavoro al trasportatore di trucioli.

Sistemi di misurazione diretta in X/Y/Z per VC1650-TNC620/TNC640

per il modello VC1650 serie VC con controllo Heidenhain

montati centralmente tra le guide per una precisione ottimale

consigliato per lavorazioni di alta precisione e per ridurre la deriva termica

Preparazione elettrica HD 70 bar

per il lavaggio ad alta pressione 70 bar.

Questa posizione è necessaria per l'installazione del serbatoio ad alta pressione/sistema di lavaggio ad alta pressione.

Lavaggio ad alta pressione 70 bar TW (serbatoio ausiliario) V2 350 litri

serbatoio supplementare del refrigerante con pompa ad alta pressione MTS20-80 e filtro di carta a gravità

interruttore di livello capacitivo

Per le fresatrici è necessaria la predisposizione lato mandrino per il passaggio del refrigerante (articolo 11069P).

VOLUME DEL SERBATOIO circa 350 litri

Porta di estrazione 250

Flangia di collegamento per depuratore elettrostatico, diametro 250T

Opzione software NC "Rotazione del piano di lavoro e lavorazione della tavola rotante".

- Proiezione di un contorno programmato nel piano XY sulla calotta del cilindro

- Calcolo automatico dell'avanzamento in mm/min di un asse rotante, in funzione della distanza dell'utensile dal centro dell'asse rotante.

centro dell'asse rotativo

Cerchio a 3 assi con piano di lavorazione ruotato (cerchio di sgrossatura)
