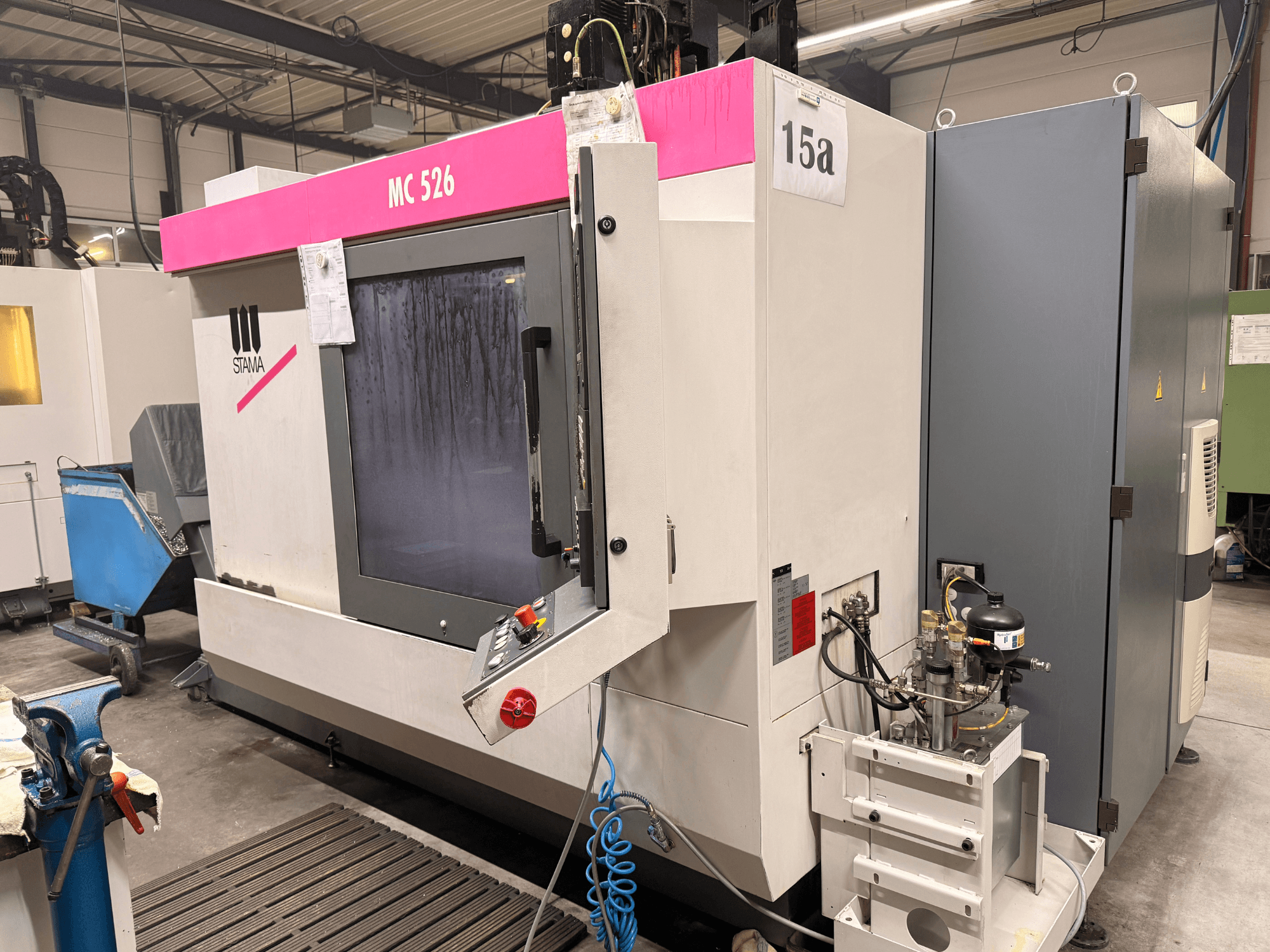

STAMA - MC526DE-MIL-STA-2008-00001

Ulteriori informazioni

• Forza di avanzamento assi X/Y: 4.000 N

• Forza di avanzamento asse Z: 8.000 N

• Corsa rapida assi X/Y/Z: 60 m/min

• Velocità di avanzamento assi X/Y/Z: 1 – 10.000 mm/min

• Dinamica assi: X = 5 m/s²

• Dinamica assi: Y = 8 m/s²

• Dinamica dell'asse: Z = 12 m/s²

• Distanza tra tavola e punta del mandrino: 350 – 710 mm

• Forza di serraggio utensile: 7.000 N

• Diametro mandrino: 65 mm

• Intervallo di coppia costante: fino a 3.000 giri/min

• Coppia al 100% del ciclo di lavoro: 30 Nm

• Coppia al 20% del ciclo di lavoro: 59 Nm

• Potenza oltre i 3.000 giri/min con ciclo di lavoro al 100%: 9,5 kW

• Potenza oltre i 3.000 giri/min con ciclo di lavoro del 20%: 18,5 kW

• Diametro massimo dell'utensile (tutte le posizioni occupate): 88 mm

• Diametro massimo utensile (posizioni adiacenti libere): 125 mm

• Standard per perno di trazione: DIN 69872-19

• Tempo di cambio utensile (da truciolo a truciolo): circa 2,4 s

• Funzioni di offset utensile: compensazione lunghezza e raggio

• Inserimento dati utensile: tramite stazione di inserimento o menu dello schermo CNC

• Risoluzione di posizionamento: 0,001 mm

• Macchina predisposta per: tavola fissa con scanalature a T e fori di posizionamento

• Macchina predisposta per: tavola rotante NC con contropunta

• Tipo di portautensili: SK40 DIN 69871 A/B

• Siemens 840D SolutionLine

• Trasportatore trucioli opzionale

• Sistema di filtraggio a nastro

• Alimentazione interna del refrigerante tramite mandrino

• Capacità ad alta pressione

• Sonda Renishaw

• Sistema di aspirazione

• Tensione di alimentazione: 400 V

• Fase: 3~

• Frequenza: 50 Hz

• Corrente nominale: 34 A

• Fusibile supplementare: 3 x 50 A

• Sezione minima di collegamento: 25 mm²

• Marcatura CE: Sì
