Questo centro di lavoro orizzontale TAJMAC-ZPS H40 TREND 4s è stato prodotto nel 2015. È dotato di una gamma di velocità del mandrino da 40 a 10.000 giri/min e di un cambio utensili automatico con una capacità di 45 utensili, che garantisce un funzionamento efficiente. Con una traslazione rapida di 50 m/min e un intervallo di indicizzazione della tavola rotante di 360°, questa macchina offre capacità di lavorazione versatili. Considerate l'opportunità di acquistare questo centro di lavoro orizzontale TAJMAC-ZPS H40 TREND. Contattateci per ulteriori dettagli.
Panoramica
- marca: TAJMAC-ZPS
- anno: 2015
- MODELLO: H40 TREND
- tipo di applicazione: Fresatura
- Località: Ungheria
- tipo di macchina: Centro di lavoro orizzontale
- Disponibile da: 20/02/2026
- marca unità di controllo: HEIDENHAIN
Informazioni tecniche - TAJMAC-ZPS H40 TREND

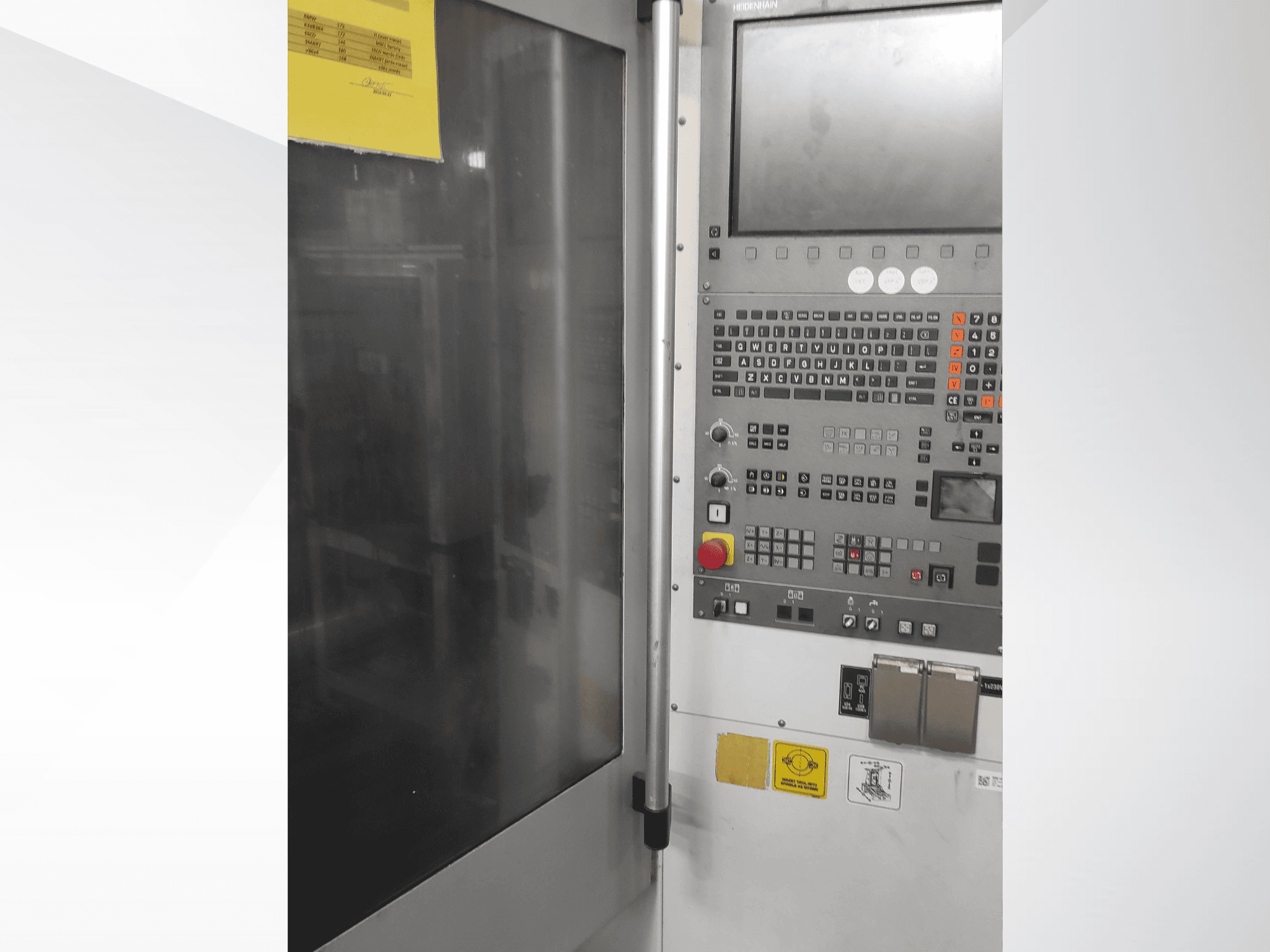

Unità di controllo
- Marca del controllo: HEIDENHAIN
- Modello del controllo: iTNC 530
Dimensioni
- Altezza macchina: 2242 mm
- Lunghezza macchina: 4177 mm
- Peso macchina: 8600 kg
- Larghezza tavolo: 2170 mm
Movimento
- Numero di assi: 3
- Corsa asse X: 560 mm
- Corsa asse Y: 510 mm
- Corsa asse Z: 560 mm
Specifiche tecniche
- Max. Tool Weight: 7 kg
- Velocità mandrino: 10000 RPM
- Dimensione cono: SK 40
Informazioni aggiuntive
Asse B (campo di indicizzazione della tavola): 360°
Distanze:
Superficie del mandrino verso l'asse della tavola rotante: 130-690 mm
Asse del mandrino verso la superficie di bloccaggio del pallet: 80-590 mm
Dal pavimento alla superficie del pallet: 950 mm
Avanzamenti:
Avanzamenti in X/Y/Z: 0-15 m/min (programmabili fino a 50 m/min)
Traslazione rapida in X/Y/Z: 50 m/min
Accelerazione in X/Y/Z: 5 m/s²
Tempo di indicizzazione della tavola rotante:
0-90°: 3,2 sec
0-180°: 4,6 sec
0-270°: 5,5 sec
0-360°: 6,7 sec
Precisione (VDI/DGQ 3441):
Sistema di misura diretto: Posizionamento X/Y/Z 0,008 mm; Ripetibilità X/Y/Z 0,005 mm
Sistema di misura indiretto: Posizionamento X/Y/Z 0,010 mm; Ripetibilità X/Y/Z 0,006 mm
Mandrino:
Trasmissione: Cinghia
Coppia continua (S1): 90 Nm
Coppia a sovraccarico (S6-40%): 127 Nm
Cambio utensili automatico:
Capacità: 45 utensili
Ricerca utensili: Entrambe le direzioni
Tempo da utensile a utensile: 3,5 secondi
Diametro massimo dell'utensile: 85 mm (con utensili adiacenti), 125 mm (senza utensili adiacenti)
Lunghezza massima dell'utensile: 300 mm
Peso totale massimo nel cambiautensili: 200 kg
Dotazione aggiuntiva
Cambio pallet automatico (APC):
Numero di pallet: 2
Tempo di cambio pallet: 10 sec
Peso del pallet: 90 kg
Unità di filtraggio del refrigerante: TECNIMETAL (peso senza refrigerante: 280 kg)
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
