- ➤ TRAUB TNK 36 usata in vendita | gindumac.com

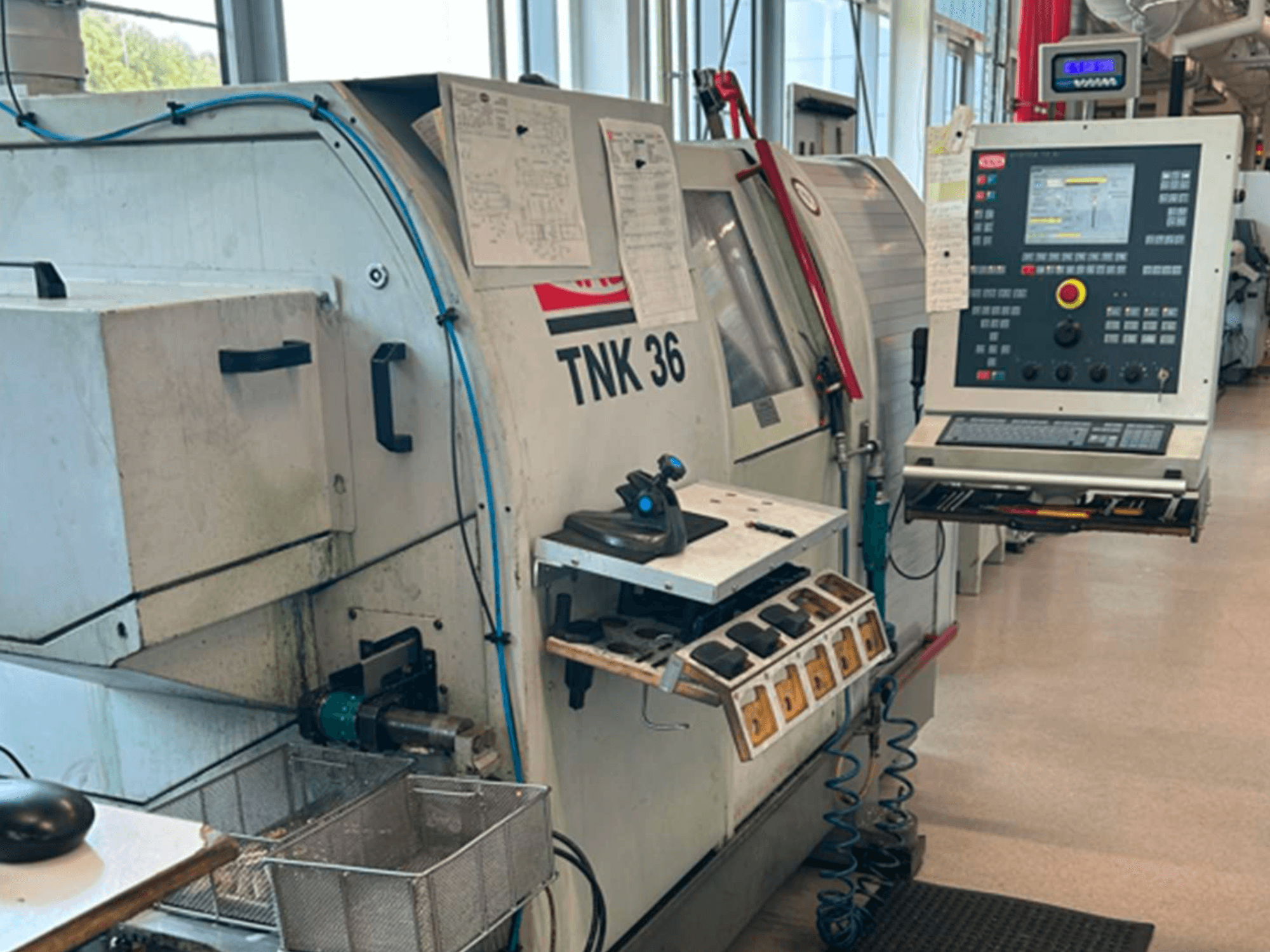

Questo tornio orizzontale TRAUB TNK 36 a 10 assi è stato prodotto nel 2002. Presenta una velocità del mandrino principale di 6.300 giri/min e una velocità del contromandrino di 6.300 giri/min. La macchina consente di lavorare pezzi con un diametro massimo di 32 mm e dispone di un serbatoio del refrigerante con una capacità di circa 360 litri. Se siete alla ricerca di capacità di tornitura di alta qualità, prendete in considerazione la macchina TRAUB TNK 36 che abbiamo in vendita. Contattateci per ulteriori dettagli.
Panoramica
- marca: TRAUB
- anno: 2002
- MODELLO: TNK 36
- Ore di esercizio: 147007
- tipo di applicazione: Tornitura
- Località: Germania
- tipo di macchina: Tornio orizzontale
- marca unità di controllo: TRAUB
Informazioni tecniche - TRAUB TNK 36
Unità di controllo
- Marca del controllo: TRAUB
- Modello del controllo: TX8i (64-bit)
Movimento
- Numero di assi: 10
- Corsa asse X: 370 mm
- Corsa asse Z: 250 mm
Specifiche tecniche
- Contromandrino: Sì
- Utensili azionati: Sì
- Diametro barra max: 36 mm
- Diametro pezzo max: 32 mm
- Potenza mandrino: 10.7 kW
- Velocità mandrino: 6300 RPM
- Raffreddamento attraverso il mandrino: Sì
- Stazioni utensili: 22
Informazioni aggiuntive
Schermo piatto da 14"
Interfaccia RS232 V24 aggiuntiva nell'armadio elettrico
Interfaccia MDE nell'armadio elettrico (stato della macchina e contatore pezzi)
Maschiatura rigida senza mandrino di compensazione
Funzione Polyform per l'asse C
Monitoraggio utensili
Foratura mandrino principale: 36 mm
Potenza di azionamento del mandrino principale: CA 6,7 / 10,7 kW
Asse C del mandrino principale
Contro-mandrino motorizzato
Foratura del contromandrino: 32 mm
Velocità del contromandrino: 6.300 giri/min
Corsa dell'asse Z del contromandrino: 250 mm
Avanzamento rapido dell'asse Z del contramandrino: 30 m/min
Asse C del contromandrino
Dispositivo di pressione di serraggio del contramandrino
Espulsore del pezzo
Maggiore forza di avanzamento
Mandrino Hainbuch Axfix
Corsa X2: 50 mm
Corsa Y2: ±20 mm
Corsa Z2: 100 mm
Avanzamento rapido X2: 15 m/min
Avanzamento rapido Y2: 15 m/min
Avanzamento rapido Z2: 15 m/min
12 utensili motorizzati (tramite azionamento centrale)
Velocità utensile motorizzato: 6.000 giri/min
Riduttore elettronico
Corsa X3: 370 mm
Corsa Z3: 250 mm
Avanzamento rapido X3: 30–60 m/min
Avanzamento rapido Z3: 30 m/min
5 utensili motorizzati
Diametro portautensile: 40 mm
Velocità utensile motorizzato: 6.000 giri/min
Forza di avanzamento aumentata
Corsa X4: 73 mm
Corsa Y4: ±50 mm
Avanzamento rapido X4: 15 m/min
Avanzamento rapido Y4: 15 m/min
5 utensili motorizzati
Diametro portautensile: 40 mm
Velocità utensile motorizzato: 6.000 giri/min
Trasportatore del pezzo sinistrorso
Pinza pneumatica per pezzi
Ganasce di presa: Ø 5–8 mm / Ø 8–20 mm / Ø 20–36 mm
Lunghezza massima del pezzo: 200 mm
Diametro massimo del pezzo: 32 mm
Filtro a nastro compatto RESY
Unità di raffreddamento
Capacità del serbatoio del refrigerante: circa 360 l
Pressione del refrigerante: 7 bar
Portata del refrigerante: 50 l/min
Refrigerante attraverso l'utensile: 30 bar
Pistola di lubrificazione
Potenza assorbita: 22 kW
Dotazione opzionale, non inclusa:
Trasportatore a nastro incernierato KNOLL 240S-1/100 (altezza di scarico: 950 mm)
Predisposizione per alimentatore di barre (tubi guida Ø25 / Ø36)
Fermapezzo rotante (gambo 16 × 16 mm)
Sistema di monitoraggio delle collisioni Brankamp CMS 100 (mandrino principale e contromandrino)
Alimentatore di barre FMB Turbo 5-42 XT / 3200 "C"
Set base di portautensili statici e motorizzati incluso
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
