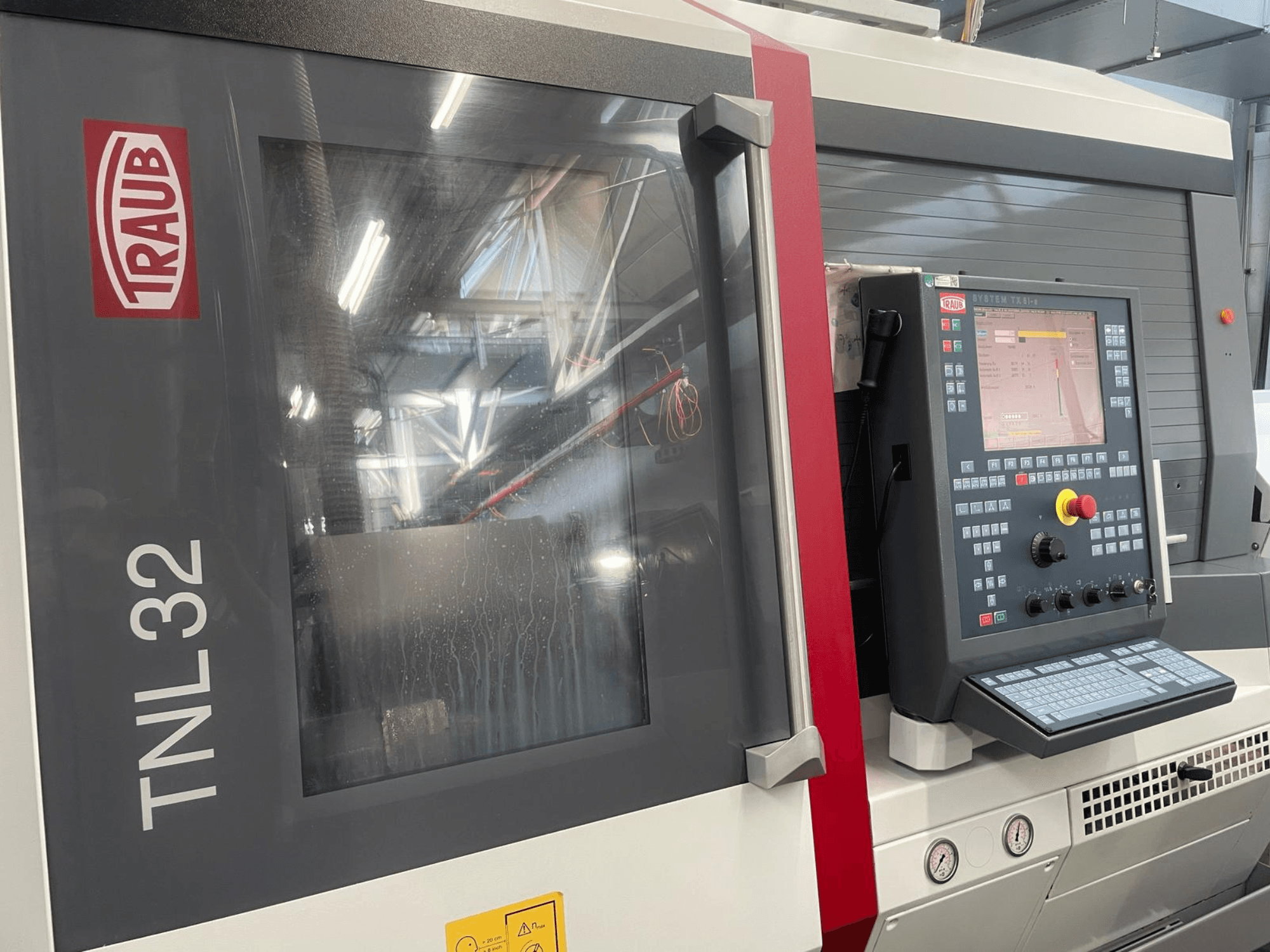

TRAUB - TNL 32DE-TUR-TRA-2014-00001

• Controllo: TRAUB TX8i-s CNC/PLC con processore RISC a 64 bit e PC a fibre ottiche; display piatto TFT a colori; volantino elettronico

• Software/estensioni incluse: Polyform (programmazione dell'asse C), Helical (interpolazione 3D dell'asse Y), maschiatura senza mandrino di compensazione, monitoraggio della rottura dell'utensile di troncatura, monitoraggio dell'espulsione dell'utensile di troncatura, arresto dell'asse, T-ATC

• Mandrino principale: Mandrino motore con sistema di serraggio cavo; capacità foro/barre 32 mm; velocità massima asse C 8.000 giri/min.

• Corsa massima: 305 mm (versione L) / 127 mm (versione K)

• Sottomandrino: Serraggio cavo parziale, asse C; unità di pulizia montata sulla torretta portautensili inferiore

• Torretta portautensili superiore: Assi X/Y/Z/H/B; 10 portautensili; doppio azionamento

• Torretta portautensili inferiore: Assi X/Y/Z/H; 9 portautensili; azionamento combinato; funzionamento separato del contro-mandrino

• Misurazione/feedback: Righe in vetro sull'asse X (torrette superiore e inferiore); encoder rotativo sull'asse C

• Lavorazione posteriore: tavola posteriore a 8 posizioni con azionamento combinato per un massimo di 3 utensili; predisposta per l'alimentazione interna di refrigerante

• Serraggio: Dispositivo di inversione della direzione di serraggio e dispositivo di contropressione sui mandrini principali e sui contromandrini

• Sistema di raffreddamento: Sistema standard con pompe a 3 e 8 bar (50 Hz) in un serbatoio da 500 litri; pompa supplementare a 28 bar (50 Hz), portata 19 l/min.

• Estrazione: Connessione D 150 mm per l'estrazione centrale

Attrezzatura aggiuntiva

• Nessuna specificata (non sono elencati robot, alimentatore di barre, trasportatore di trucioli o automazione esterna)
