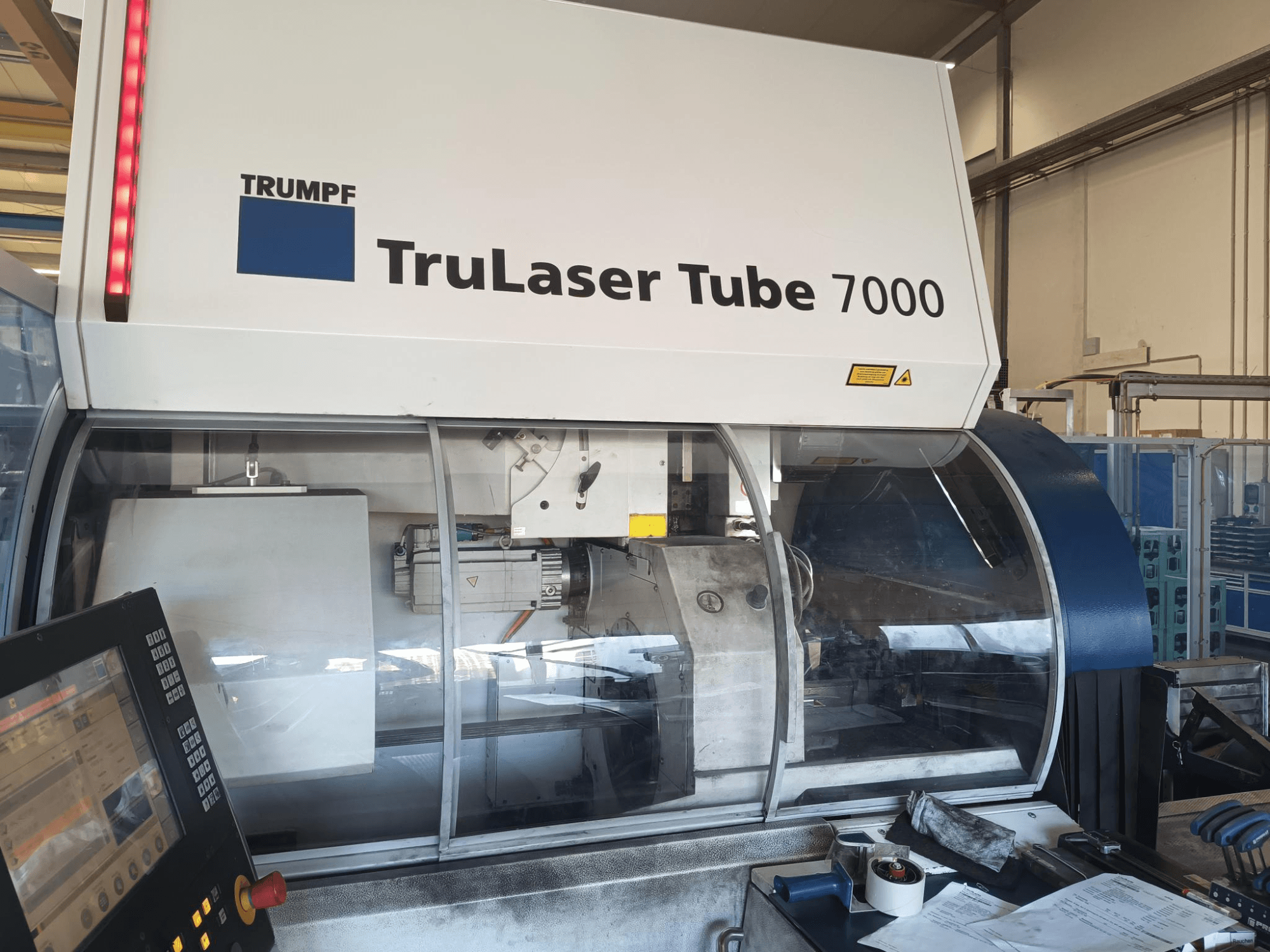

TRUMPF - TruLaser Tube 7000 KT02DE-CUT-TRU-2010-00003

• Diametro della circolare: 200 mm

• Stazione di scarto: 3 m con tavolo a spazzole

• Vassoio di scarto

• Campo di lavoro sull'asse X del tubo: 6500 mm

• Diametro del cerchio esterno: 254 mm (aggiornato rispetto allo standard di 200 mm)

• Stazione di scarico: 3 m con tavolo a spazzole, scarico frontale

• Tipo di laser: laser a CO₂ TruFlow 3600 con LensLine (aggiornamento a pagamento rispetto al modello standard TruFlow 2000)

• Controllo: Sinumerik 840D, Teleservice

• Software/funzionalità standard: NitroLine, FocusLine, SprintLine, controllo della potenza del laser, pressione del gas di taglio programmabile, rientro nel programma, spegnimento automatico, illuminazione dell’area di lavoro, funzione registro laser, unità di raffreddamento del laser

• Laser: laser a CO₂ TruFlow 2000

• Unità di raffreddamento del laser

• Testa di taglio: Testa di taglio a lenti con lunghezza focale di 155 mm, ControlLine

• Unità di controllo: 84D

• Connettività/trasferimento dati: connessione di rete RJ-45, connessione USB; connessione di rete inclusa l’installazione

• Sicurezza: marcatura CE, barriere fotoelettriche multiraggio, aspiratore compatto da 1500 Nm³/h, cabina di protezione con pannelli in Makrolon

• Temperatura ambiente di esercizio: fino a 43 °C

• Tipo di installazione: Configurazione speciale per l’installazione della macchina

Dotazione aggiuntiva

• Accessori:

  • Valigetta ricambi per teste di taglio

  • 1 kit di telecomando

  • Set di ganasce di serraggio Ø 16 / 200 mm

  • Guide a U per la stazione di scarto con diametro interno = 200 mm

• Automazione:

  • Unità di carico: LoadMaster Tube 6,5 m con supporto per fasci, 2 pinze, capacità di diametro esterno del cerchio di 254 mm, design a basso rischio di graffi per tubi da 6 m, linea di trasporto girevole, pinza aggiuntiva D=254 mm

  • Opzioni per LoadMaster Tube 6 m:

    • Diametro circolare 250 mm

    • Supporto nastro più corto

    • Sezione del nastro trasportatore orientabile

    • Pinza aggiuntiva Ø 200 mm

    • Pinza aggiuntiva Ø 250 mm

• Dotazione speciale:

  • Stazione di scarto flessibile da 4,5 m (prototipo) al posto della stazione di scarto da 3 m, senza tavolo a spazzole

  • Installazione speciale per la stazione di scarto flessibile

  • LoadMaster (versione di serie 103)

  • Installazione più alta di 100 mm (possibilità di utilizzare un contenitore in rete metallica), decisione al momento dell’accettazione

• Servizi:

  • Installazione, messa in servizio, formazione
