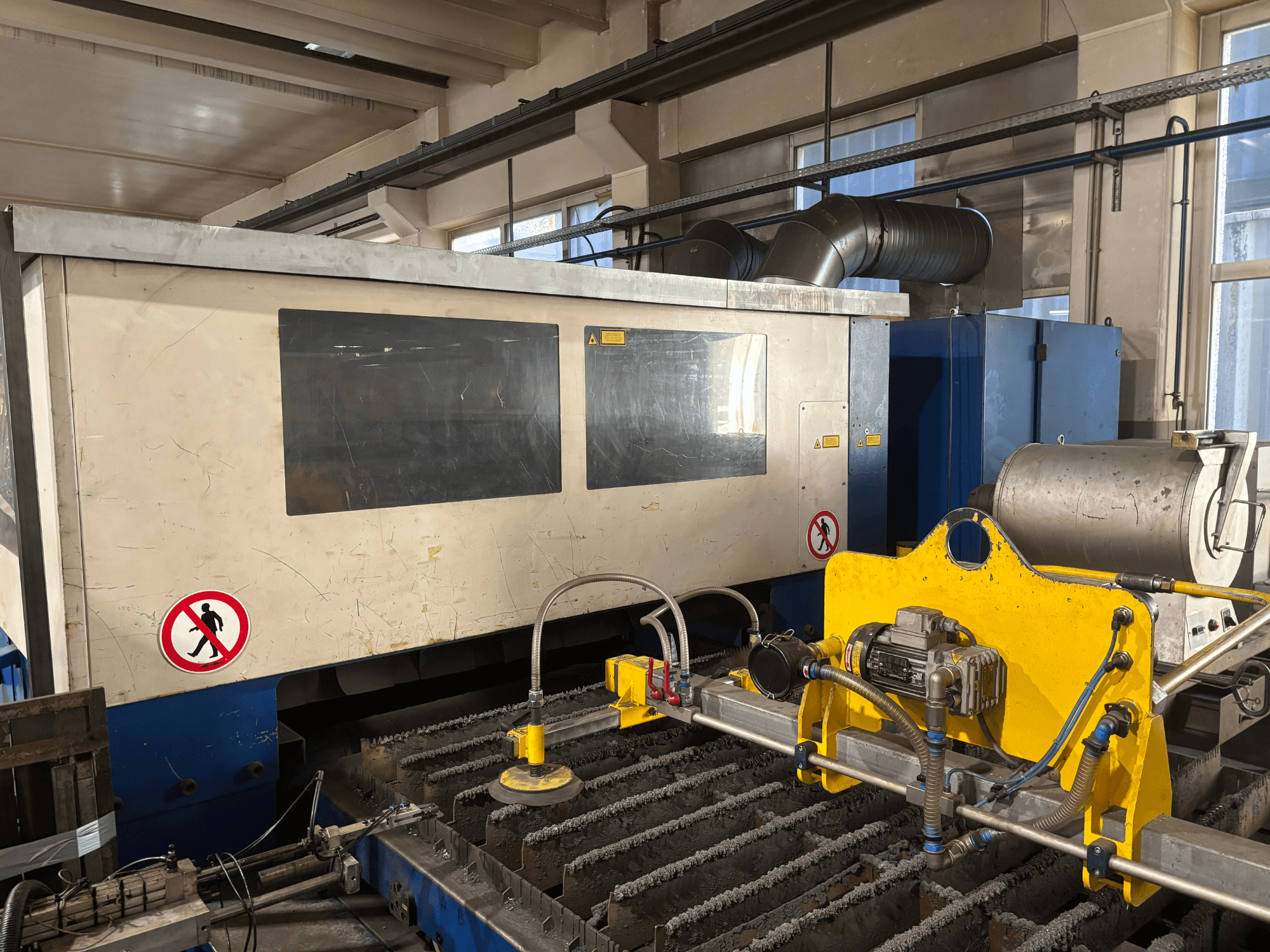

TRUMPF - Trumatic L3030 DE-CUT-TRU-2001-00001

• Elettrico

  • Tensione di alimentazione: 400 V

  • Fasi: CA trifase

  • Frequenza: 50 Hz

  • Potenza nominale: 73 kVA

  • Corrente nominale: 105 A

  • Massimo fusibile di protezione: 125 A

  • Tensione di controllo: 24 V DC

• Controllo

  • Sistema di controllo: Siemens Sinumerik 840D (CNC) con controllo laser TRUMPF TASC3

  • Versione software di controllo: 2.4

• Prestazioni del laser

  • Potenza in modalità CW:

    • 100%: 3208 W

    • 85%: 2756 W

    • 75%: 2407 W

  • Potenza pulsata (5 kHz):

    • 100%: 3208 W

    • 75%: 2416 W

    • 50%: 1610 W

    • 25%: 810 W

    • 10%: 328 W

    • 5%: 157 W

    • 1%: 0 W

• RF/azionamento

  • Potenza RF riflessa: 0,3 kW

  • Ampiezza massima RF in CW: 100%.

  • Frequenza di commutazione (CW): 50 kHz

  • Tensione massima dell'impulso: 10.000 V

• Pressione e perdite

  • Limiti di pressione operativa: 20,01-27,00 kPa

  • Pressione massima della turbina: 200 hPa

  • Tasso di perdita: 0,04 hPa/min

• Termico/CPU

  • Temperatura massima della CPU: 49 °C

  • Temperatura effettiva della CPU: 43 °C

• Ottica/Allineamento

  • Tempo massimo di allineamento del fascio: 600 s

• Ore

  • Ore di accensione del laser: 65,000 h

Attrezzatura aggiuntiva

• Refrigeratore RIEDEL (sistema di raffreddamento) (2001), tipo: L 15/21 TR3

  • Tensione di alimentazione: 400 V

  • Fasi: 3 fasi

  • Frequenza: 50 Hz

  • Corrente nominale: 42 A

  • Classe di protezione: IP54

  • Refrigerante: R134a

  • Carica di refrigerante: 11,5 kg

  • Pressione massima dell'acqua: 20,2 bar
