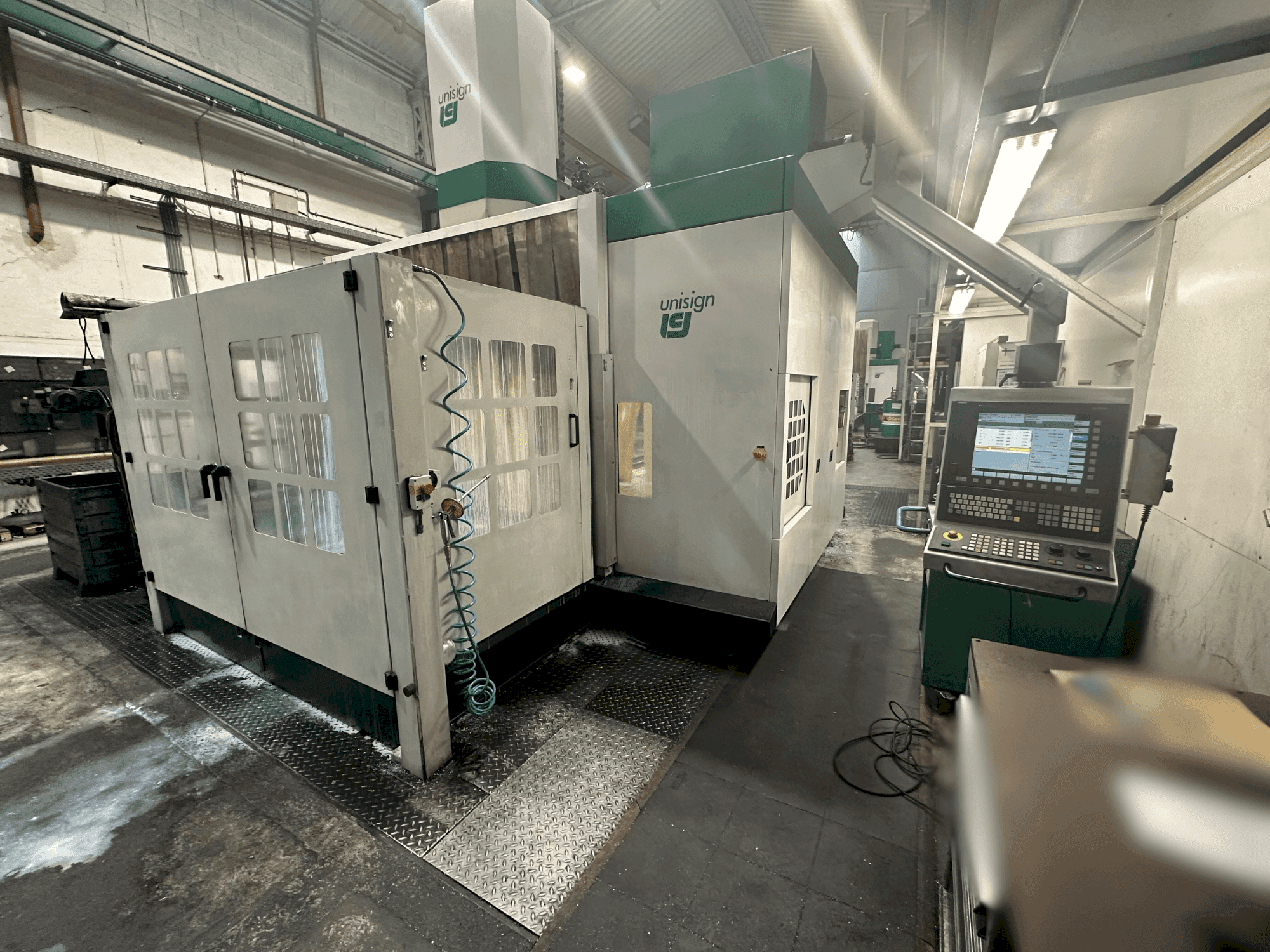

Unisign - UNIPORT 6000DE-MIL-UNI-2005-00001

Dotazione supplementare

• Quadro elettrico: 98276h /Programma attivo: 51778h/ Cambio mandrino, avanzamento o utensile: 12808h /Mandrino e avanzamento senza cambio utensile: 10690h

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Precisione di posizionamento: ±0. 001° (azionamento asse c)
• Ripetibilità: ±0. 0005° (azionamento asse c)
• Sistema di misura: diretto (presumibilmente ad asta)
• Velocità massima: 10 min-¹

Vantaggi tecnici della macchina

• Coppia massima: 720 nm
• Pressione massima di perforazione: 16000 n
• Tempo di cambio utensile: 10 secondi
• Tolleranza di posizionamento: ±12 µm
• Ripetibilità: ±8 µm
• Collegamento elettrico: 400 v / 3 ph / 50 hz
• Consumo di energia: 55 kva
• Aria compressa: 6 bar, 20 l/min
• Cerchio di interferenza: 2500 mm
• Max. Carico sulla piastra frontale: 10 tonnellate

Informazioni extra

Pacchetto di tornitura su Uniport 6000, composto da: Stazione di tornitura verticale 70 kW / 250 rpm / 33.000 Nm Funzionamento ad alta precisione dell'asse C Testa di tornitura con portautensili HSK 100 Stazione di prelievo per la testa di tornitura Cabina con porte di accesso (aperte nella parte superiore), parete divisoria Piastra frontale® da 2.000 mm con 12 scanalature a T, 8 scanalature a T (a mezza lunghezza e a stella) e 4 scanalature di bloccaggio per la scatola degli artigli (scatola degli artigli non inclusa) Corsa longitudinale della colonna X: da 3.000 a 12.000 mm - Larghezza di passaggio della colonna: da 1.500 a 3.000 mm - Corsa trasversale Y: da 1.500 a 3.000 mm 0 0 0 m m - Larghezza del tavolo: da 1.170 a 2.670 mm - Distanza dalla colonna: 1 , 1 0 0 o 1 , 3 0 0 m m - Corsa della slitta del mandrino Z: 8 0 0 o 1 , 0 0 0 m m
