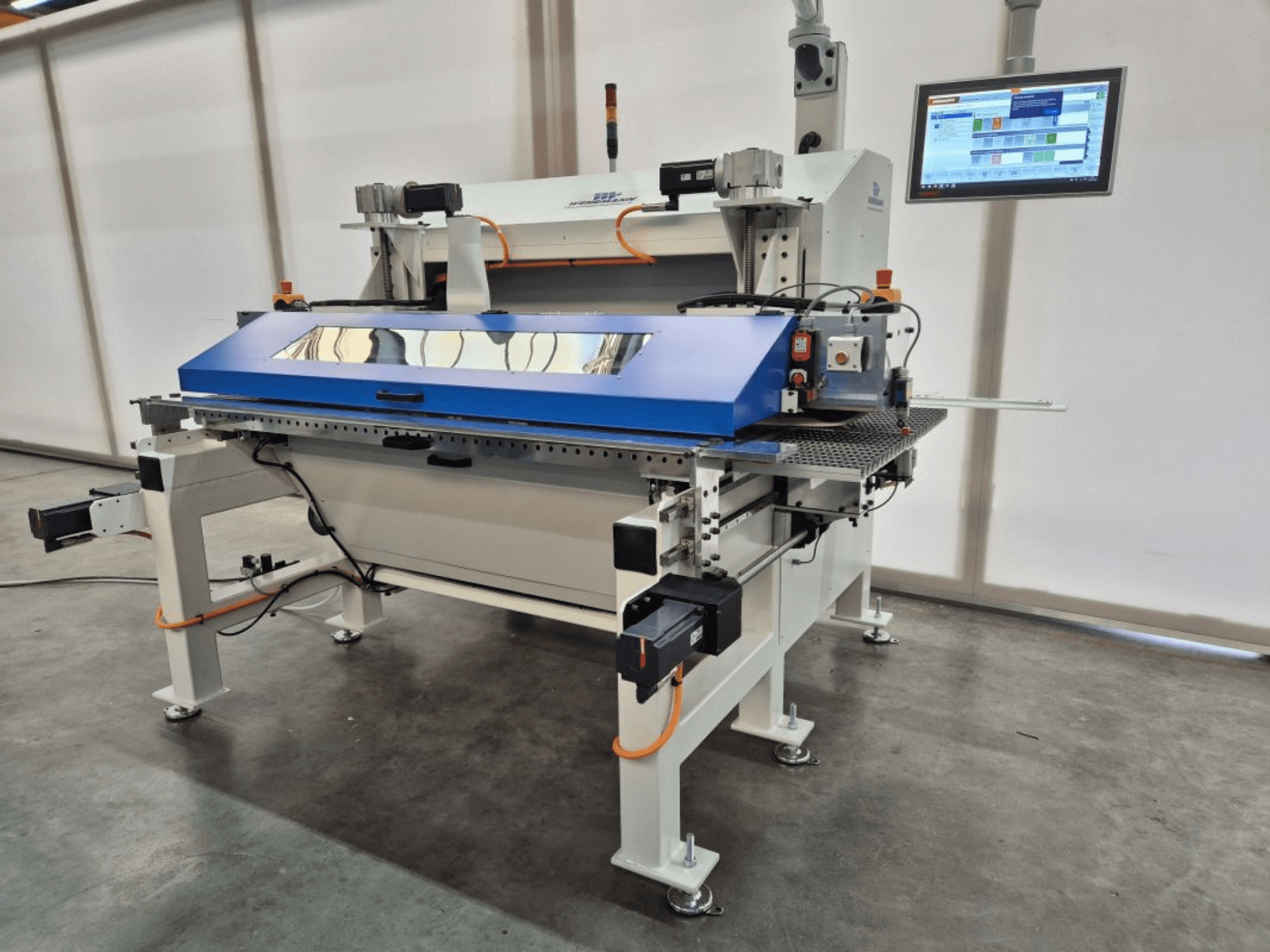

WEHRMANN - WT-50/900DE-SAW-WEH-2025-00001

• Condizione: Nuovo

• Applicazione: Taglio classico di pezzi rettangolari in legno/materiali a base di legno con laminato (CLP, HLP), carta, foglio o impiallacciatura.

• Capacità del pezzo/pannello:

  • Lunghezza: da 140 mm

  • Larghezza (dimensione finita): min 50+50 mm; max 450+450 mm (possibilità di taglio asimmetrico)

  • Spessore: 8-40 mm

  • Peso massimo del pezzo: circa 30 kg

  • Forma: rettangolare

• Altezza di lavoro: 900 mm

• Lato macchina: Macchina destra (lato di arresto a destra in direzione di marcia)

• Avanzamento/regolazioni:

  • Velocità di avanzamento: 5-40 m/min, servocontrollata

  • Regolazione elettronica dell'altezza: 5-45 mm tramite servoasse Beckhoff

  • Righello di arresto in teflon sul lato destro, servoassistito

  • Righello di ingresso sinistro con unità a molla pneumatica, servoassistito

• Costruzione/trasporto:

  • Robusto telaio in acciaio saldato

  • Trasporto tramite nastro con pressione superiore regolabile in altezza

  • Nastro a bassa manutenzione con rivestimento delicato per il trasporto

  • Pressione superiore della cinghia trapezoidale da 32 mm con rulli a molla per una guida affidabile

• Aggregati:

  • Aggregato 1: sega da taglio a frequenza controllata

    • Motore Perske 4,4 kW, 50 Hz, 400 V, 4500 giri/min.

    • Portautensili D=35, chiave

    • Filettatura esterna + interna R/L, servocontrollata, tandem, non girevole

    • Regolazione dell'altezza tramite servoasse Beckhoff

    • Regolazione laterale con display digitale meccanico

    • Ø massimo della lama 350 mm

    • Cappe di aspirazione ottimizzate per il flusso

    • Senza utensili

  • Aggregato 2: sega principale con controllo di frequenza

    • Motore Perske 6 kW, 50 Hz, 400 V, 5000 giri/min, controrotante

    • Portautensili D=35, albero scanalato, filettatura esterna + interna R/L

    • Ø massimo della lama 400 mm

    • Cuneo divisorio regolabile manualmente

    • Regolazione in altezza tramite servoasse Beckhoff

    • Regolazione laterale con display digitale meccanico

    • Cappe di aspirazione ottimizzate per il flusso

    • Senza utensili

• Controllo e HMI (Beckhoff):

  • Controllo basato su PC con PLC integrato e controllo elettronico della linea (TwinCAT 3)

  • Pannello multitouch da 15,6" con tastiera/tastiera/mouse integrati

  • Creazione di programmi semplice e orientata ai componenti; nomi di programma liberamente definibili; memoria di programma virtualmente illimitata

  • Funzionamento tramite tastiera/mouse/touch; sistema di messaggi per l'operatore/errore

  • MDE Basic: tempo di produzione, tempo di configurazione, tempo di inattività, tempo di guasto, contatore di unità, periodo di registrazione regolabile

  • Bus di campo EtherCAT veloce; Ethernet RJ45; porta USB

  • Gruppo di continuità (UPS) per il PC di pannello

  • Programmazione PLC secondo IEC 61131-3

  • Blocco dell'alimentazione per macchine adiacenti/sistemi di trasporto

• Incluso nella macchina base:

  • Assorbitore acustico/cappa di protezione con blocco di sicurezza

  • Pezzi di collegamento per l'aspirazione esterna (velocità minima dell'aria 28 m/s, pressione negativa 2480 Pa)

  • Collegamento all'aria compressa con unità di manutenzione

  • Quadro elettrico integrato con unità di raffreddamento (ambiente 10-45 °C)

  • Misure di sicurezza e protezione a norma CE; marchio CE

• Utilità e specifiche:

  • Pressione di esercizio: 6 bar

  • Alimentazione: 3/N/PE, 400/230 V, 50 Hz, ±5% (circuito di protezione ECD non applicabile)

• Lingua:

  • Etichettatura della macchina: Tedesco

  • Istruzioni per l'uso: Tedesco

  • Elenchi delle parti di ricambio: Tedesco

• Verniciatura:

  • Base/rivestimento: Grigio-bianco RAL 9002

  • Aggregati: Grigio polvere RAL 7037

  • Coperture protettive: Blu RAL 5017

  • Pannello di controllo: Grigio chiaro RAL 7035

• Tempi di consegna: Disponibile circa 4 mesi dopo l'ordine

Dotazione aggiuntiva

• Sistema di aspirazione esterno (non incluso; la macchina viene fornita con i pezzi di collegamento; richiede una velocità dell'aria di 28 m/s e una pressione negativa di 2480 Pa)

• Opzionale: predisposizione per scanner di codici a barre o RFID con directory di file definita

• Interfacce Industry 4.0 opzionali: MQTT, UMATI, OPC UA, RFID
