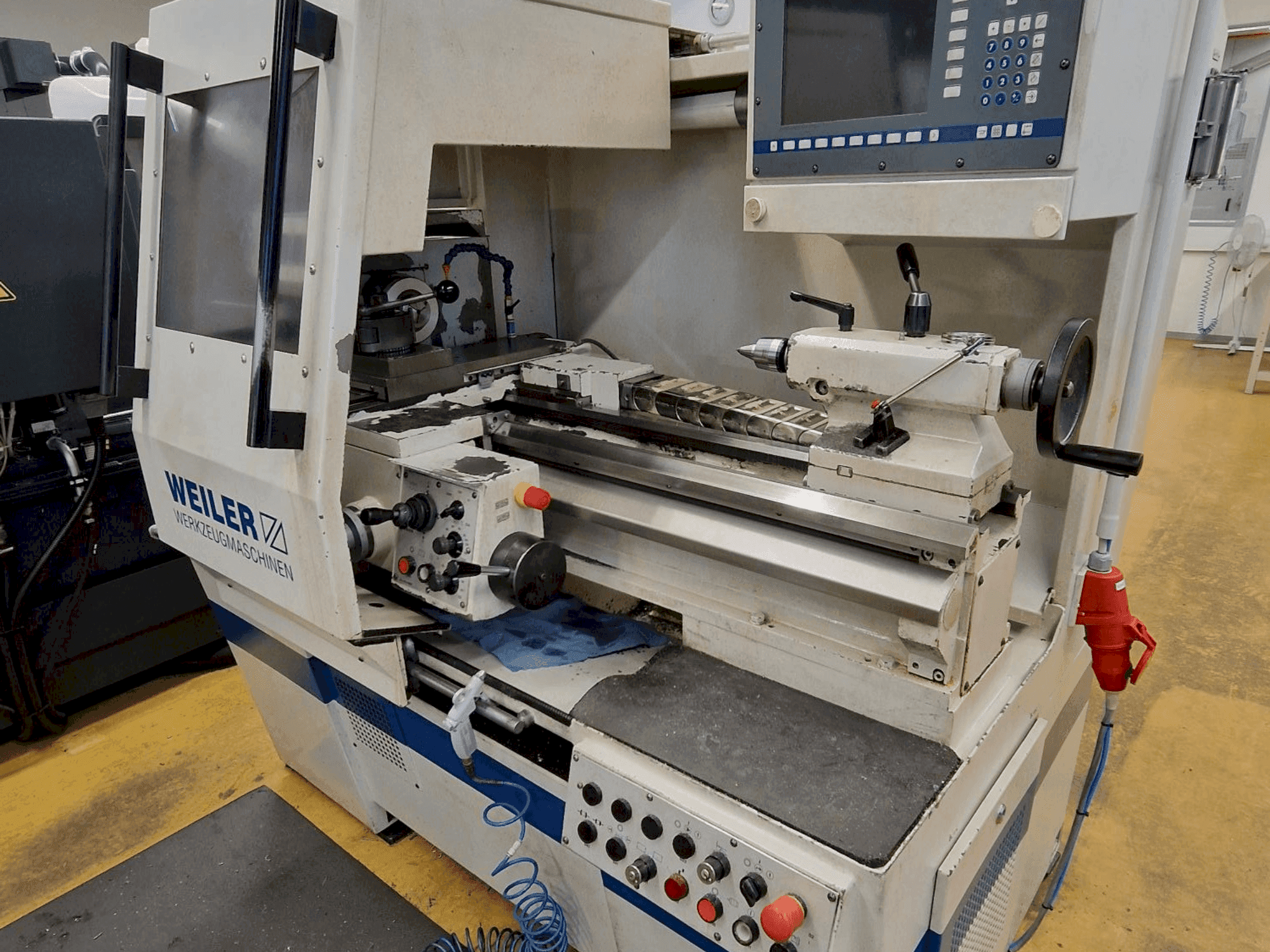

Weiler - E30DE-TUR-WEI-1990-00001

Dotazione supplementare

• Supporto Multifix B montato
• Poggiapiedi fisso (opzione) Campo di serraggio: 15-100 mm
• Supporto fisso mobile (opzione) Campo di serraggio: 10-85 mm
• Pinze di serraggio da 3 a 28 mm (incrementi di 0,5 mm)
• Contropunta con mandrino MK3

Vantaggi della macchina

Vantaggi tecnici della macchina

• Potenza di azionamento 100% / 60% ed: 9/11 kw
• Coppia massima sul mandrino di tornitura coppia sul mandrino di tornitura: 180 nm
• Gamma di velocità totale: 1-4500 min-¹
• Azionamenti di alimentazione: azionamenti di alimentazione in corrente alternata trifase
• Campo di avanzamento longitudinale: 0-20 mm/giro
• Ellganggeschwindghell longitudinale/piano: 10/7. 5/5/3. 5 m/min
• Diametro del cannotto: 50 mm
• Corsa del cannotto: 110 mm
• Conicità interna del cannotto: mk 3

Informazioni extra

Diametro di rotazione sulla slitta di fronte: 160 mm Larghezza del letto: 240 mm Movimento di scorrimento della slitta frontale: 180 mm Lunghezza della guida della slitta del letto: 395 mm Sezione dell'utensile di tornitura (altezza/larghezza): 20 x 20 mm Testa del mandrino secondo DIN 55027 Gr. 5 Diametro del mandrino nel cuscinetto anteriore: 70 mm Conicità interna del mandrino principale: Mk 5 Pezzo in lavorazione Gamma di filettature metriche: 0,1 - 400 mm Gamma di filettature in pollici: G/1" 1/4 - 56 Gamma di filettature a modulo: 0,125 - 28 mm Gamma di filettature DP: 1-224 G/" Numero di filettature massimo: 50
