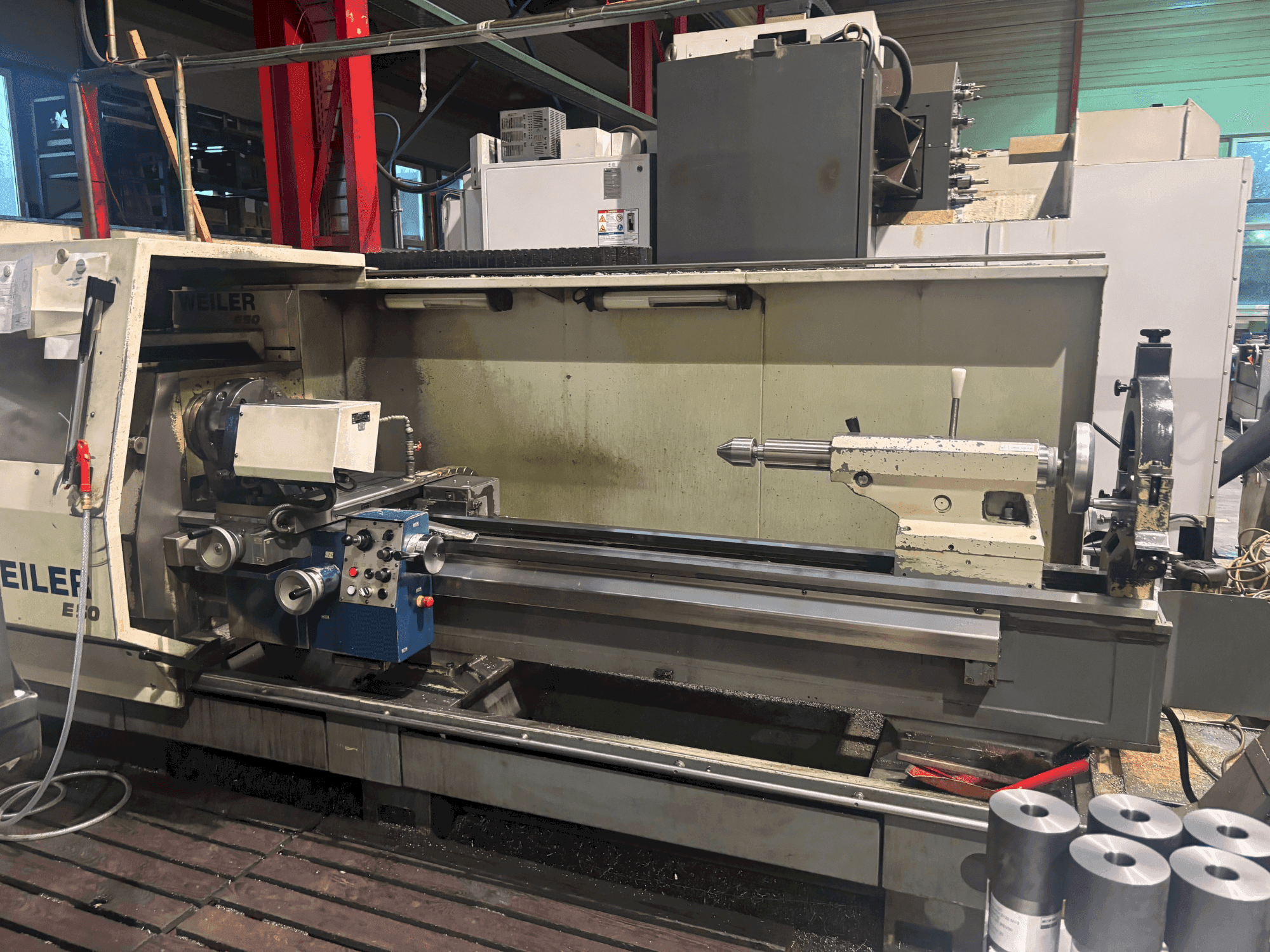

Weiler - E50 AT-TUR-WEI-2009-00001

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Diametro del mandrino nel cuscinetto anteriore: 120 mm

• Foratura del mandrino: 83 mm

• Conicità interna del mandrino principale: 90 metrico

• Campo di avanzamento longitudinale e trasversale: 0-20 mm/giro

• Forza di avanzamento longitudinale: 10.000 N

• Forza di avanzamento trasversale: 7.000 N

• Velocità di ingresso longitudinale/trasversale: 10/7 m/min oppure 5/3,5 m/min

• Filettature metriche: 0,1-400 mm

• Filettature in pollici: 1/4" - 56 g/1"

• Filettature modulari: 0,125 - 28

Vantaggi tecnici della macchina

• Potenza di azionamento (60% / 100% ed): 20/17 kW

• Coppia massima sul mandrino di tornitura: 1600 N·m

• Stadio di riduzione I: 1-625 min⁻¹

• Stadio di riduzione II: 4-2500 min⁻¹

• Larghezza del basamento: 350 mm

• Diametro del mandrino: 80 mm

• Corsa del mandrino: 200 mm

• Conicità interna del mandrino: mk 5

• Sezione trasversale dell'utensile di tornitura (altezza/larghezza): 32 x 25 mm

• Testa del mandrino secondo DIN 55027: misura 8

Informazioni aggiuntive

• Macchina ancora in funzione

• La macchina ha funzionato efficacemente con un turno di lavoro sin dal momento dell’acquisto

• L'ingombro della macchina è di 2,8 m x 5,2 m; i 2,8 m includono già 600 mm destinati alla postazione di lavoro

• Sono disponibili tutti i manuali

Dotazioni opzionali (a pagamento):

• Mandrino con ganasce rigide e diversi set di ganasce morbide

• Contropunta

• Utensili

• Lunetta fissa
