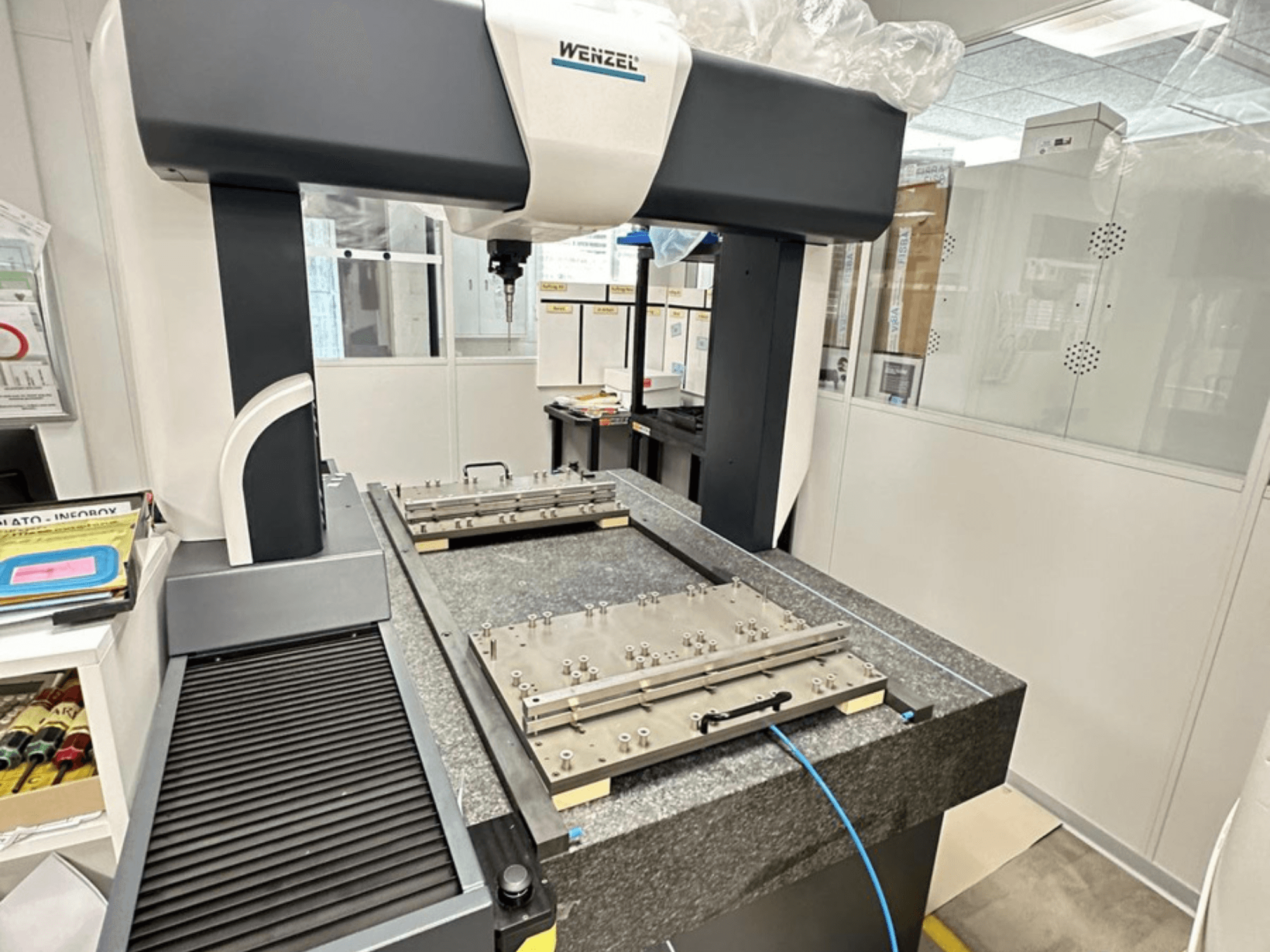

Macchina di misura a coordinate (CMM) Wenzel LH 65 in ambiente di laboratorio, dotata di una base in granito con piattaforma di misura regolabile e braccio superiore.
Macchina di misura a coordinate (CMM) Wenzel LH 65 in ambiente di laboratorio, dotata di una base in granito con piattaforma di misura regolabile e braccio superiore.

Wenzel - LH 65AT-MEA-WEN-2018-00001

40.000 €
prezzo gindumac
(Ex works)
ottieni un preventivo ufficiale
Visita la macchina
fai una controfferta

Hai altre domande? Contattaci!

sales contact

Gerard Bel

+49 173 2872 031

g.bel@gindumac.com

whatsapp
Contatta su Whatsapp
Mostra in lingua originale

Questa macchina di misura a coordinate (CMM) Wenzel LH 65 a 3 assi è stata prodotta nel 2018. Presenta un campo di misura di 650 × 750 × 500 mm e include una testa di misura Renishaw PH6M con sonda TP200. La macchina è dotata di compensazione termica online e smorzamento attivo delle vibrazioni per una maggiore precisione. Se siete alla ricerca di capacità di misura di alta qualità, prendete in considerazione la macchina CMM Wenzel LH 65 che abbiamo in vendita. Contattateci per ulteriori dettagli.

Panoramica

  • marca: Wenzel
  • anno: 2018
  • MODELLO: LH 65
  • tipo di applicazione: Misura
  • Località: Austria
  • tipo di macchina: Macchina di Misura a Coordinate (CMM)

Informazioni tecniche - Wenzel LH 65

Movimento

  • Numero di assi: 3
  • Corsa asse X: 650 mm
  • Corsa asse Y: 750 mm
  • Corsa asse Z: 500 mm

Informazioni aggiuntive

Dati tecnici

  • Campo di misura (X × Y × Z): 650 × 750 × 500 mm

  • Standard di precisione: DIN EN ISO 10360

  • Classe di precisione: Premium

  • Intervallo di temperatura: 18 °C – 22 °C

  • Gradiente di temperatura massimo: 1 K/h

  • Gradiente di temperatura massimo: 1 K/m

  • Gradiente di temperatura massimo: 2 K/giorno

  • Testa della sonda: Renishaw PH6M

  • Sonda: Renishaw TP200

  • Modulo sonda: Forza standard (SF)

  • Interfaccia sonda: PI200-3

  • Diametro della sfera della sonda: Ø 4 mm

  • Prolunga del tastatore: 50 mm

  • Estensione della sonda: 100 mm

  • Adattatore: PAA1

  • PFTU, MPE: 1,6 µm

  • E0, MPE: 1,6 + L/350 µm (L in mm)

  • E150, MPE: 1,6 + L/350 µm (L in mm)

  • R0, MPL: 1,6 µm

  • Modulo standard

  • Stilo: 4 × <30 mm

  • Piastra di base: pietra dura naturale (granito)

  • Sistema di misura incrementale

  • Compensazione della temperatura in tempo reale

  • Smorzamento attivo delle vibrazioni

  • Unità di controllo: sistema di valutazione CNC WENZEL

  • Controller manuale: HT400

  • Stazione di valutazione

  • Sistema PC WENZEL

  • Tastiera tedesca

  • Monitor TFT Fujitsu da 24" E24T-7 Pro

  • Stampante a getto d'inchiostro HP DeskJet A4

  • Documentazione del sistema WENZEL (USB)

  • Metrokey USB (dongle)

  • WM | QUARTIS GEO

  • WM | QUARTIS STEP

  • Interfaccia Ethernet

  • Interfaccia RS232

  • Ingresso testina di lettura (5 V TTL)

  • Ingresso sonda (5 V TTL)

  • Collegamenti motore

  • Interfaccia di arresto di emergenza

Attrezzatura aggiuntiva

  • Testa di sonda multifilo Renishaw PH6M con accoppiamento automatico

  • Sonda Renishaw TP200 con modulo SF

  • Interfaccia PI200-3

  • Stilo da Ø 4 mm

  • Prolunga per stilo da 50 mm

  • Prolunga per stilo da 100 mm

  • Adattatore PAA1

  • Cavo di collegamento

  • Staffa di montaggio da 1/3 HU

  • Custodia in legno

  • Kit di puntine da 18 pezzi

  • Giunto rotante M2

  • Portastilo M2

  • Chiavi esagonali

  • Chiavi a perno

  • Sfera di riferimento in ceramica tipo B Ø 25 mm

  • Portasfera

  • Certificato di taratura per la sfera di riferimento

  • Prolunga da 70 mm

  • Microfiltro per la filtrazione di olio, acqua e particelle

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
