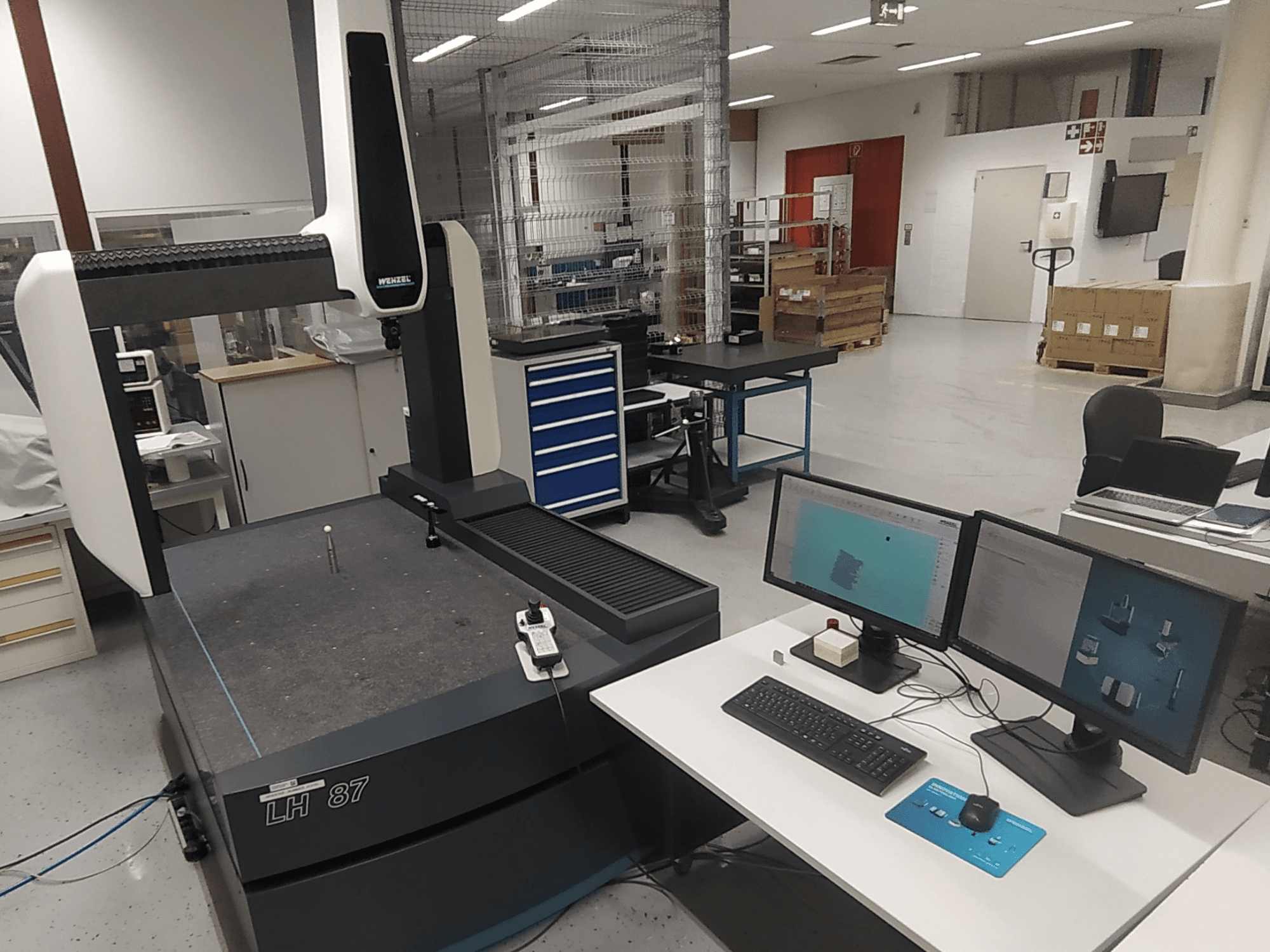

Macchina di misura a coordinate Wenzel LH 87 visibile in un laboratorio, con doppio monitor e sonda di misura sul tavolo.

Grazie per la visita

Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.

Vedi tutte le macchine simili

Vedi macchine simili

Wenzel LH 87

Galleria foto

Wenzel - LH 87DE-MEA-WEN-2014-00001

Venduta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
Vendita Wenzel LH 87 - 2014 - CMM | gindumac.com

Mostra in lingua originale

Questa macchina CMM Wenzel LH 87 a 3 assi è stata prodotta nel 2014. Ha un campo di misura di 800 mm in X, 1000 mm in Y e 700 mm in Z, con una capacità massima di peso del componente di 800 kg. La macchina è dotata di un sistema di cuscinetti ad aria su tutti gli assi e di una testa di misura indicizzata motorizzata Renishaw PH10M Plus. Se desiderate ottenere capacità di misura di alta qualità, prendete in considerazione la macchina CMM Wenzel LH 87 che abbiamo in vendita. Contattateci per ulteriori dettagli.

Panoramica

marca: Wenzel
anno: 2014
MODELLO: LH 87
tipo di applicazione: Misura
Località: Germania
tipo di macchina: Macchina di Misura a Coordinate (CMM)

Informazioni tecniche - Wenzel LH 87

Movimento

Numero di assi: 3
Corsa asse X: 800 mm
Corsa asse Y: 1000 mm
Corsa asse Z: 700 mm

Informazioni aggiuntive

- Errore volumetrico di misurazione della lunghezza (E0, MPE): 2,2 µm + (L / 300,0 mm) µm

- Errore di misurazione della lunghezza lungo l'asse ottico (E150, MPE): 2,2 µm + (L / 300,0 mm) µm

- Peso max. Peso del componente/pezzo: 800 kg

- Cuscinetti degli assi: Sistema di cuscinetti ad aria integrato su tutti gli assi

- Unità di controllo CNC: Configurazione di contornatura a 3 assi WPC

- Hardware del controllo: WPC2040 Basic combinato con unità rack di controllo Renishaw PHC10-3 PLUS

- Pannello di controllo macchina: Pulsantiera manuale a joystick cablata Wenzel HT400

- Sistema di testa della sonda: Testa di tastatura indicizzata motorizzata Renishaw PH10M Plus

- Sistema di sensori di ispezione: Sonda a contatto estensimetrica di alta precisione Renishaw TP200

- Sistema di cambio rack: Ponte di cambio stilo autonomo Renishaw SCR200 a 6 porte (5 porte attive in configurazione visiva)

- Configurazioni stilo attive (su rack):

* Porta 1: Taster 1001 (Ø 1,00 mm)

* Porta 2: Taster 2001 (Ø 2,0 mm cilindrico)

* Porta 3: Taster 3001 (Ø 2,00 mm Ruby Ball)

* Porta 4: Taster 4001

* Porta 5: Porta 5 configurata (conferma visiva: configurazione angolare/stellare)

- Hardware del PC di valutazione: Fujitsu Esprimo Desktop PC Tower alloggiato in un vano controller dedicato nella parte inferiore della scrivania.

- Monitor della workstation visiva: 2 schermi piatti TFT da 24" BenQ

- Periferiche di input: Tastiera cablata, mouse e mousepad per flusso di lavoro a marchio Wenzel

- Sistema operativo principale: Windows 10 Pro (versione 10.0, Build 19045, edizione a 64 bit)

- Suite software di metrologia:

* Wenzel WM | Quartis Standard (Build R2025-1 / R2025-2 ecosistema retrocompatibile)

* Modulo software geometrico di controllo CM Wenzel CNC

* Modulo software per superfici libere CM Wenzel CNC

- Licenze software e sicurezza: Protezione del dongle Metrokey (ID: 45984, stato: valido, stazione di lavoro locale), versione driver 7.6.0

- Interfacce native CAD Data Core: STEP, NX, VDA-FS, IGES, EMD (Q-DAS), IMPEX-ELEM, CURVE, SURF, IPH, PRC

- Interfacce di estensione opzionali: CATIA, Pro-E, SolidWorks

- Accessori di calibrazione inclusi: Sfera di calibrazione di riferimento in ceramica di elevata purezza completa di blocco colonna di estensione della base

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.

** La fornitura standard comprende esclusivamente la macchina base. Gli accessori e le apparecchiature periferiche sono confermati espressamente solo durante il processo di acquisto, mediante accordi vincolanti.
