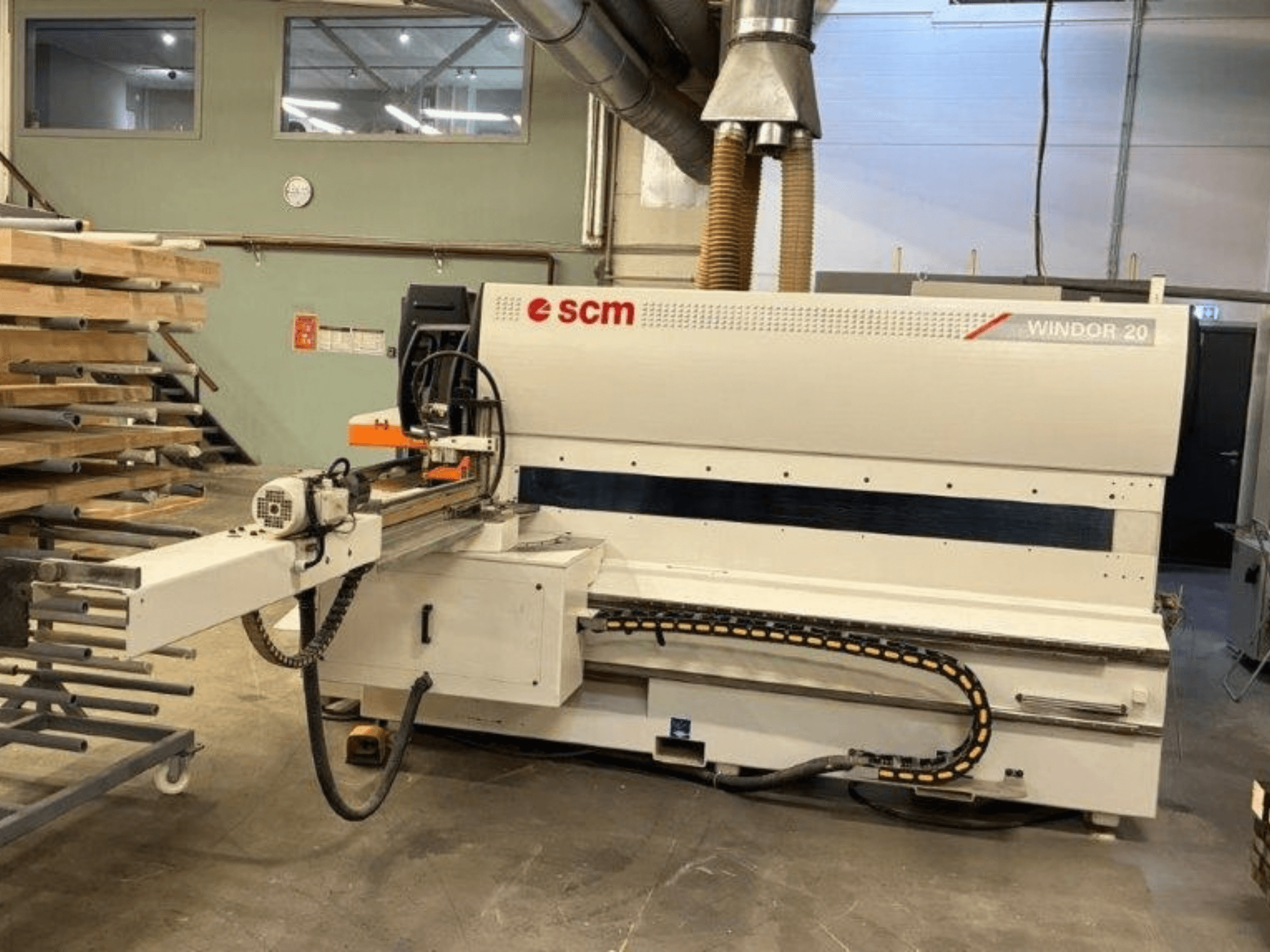

Windsor - SMC Windor 20LT-OTH-WIN-2005-00001

• Descrizione della macchina: Centro di lavoro angolare per la lavorazione su un solo lato, sia trasversale che longitudinale, di componenti in legno per porte e finestre

• Stato/condizioni: Funzionante, alimentata; può essere visionata e provata

• Codice: 1088

• Lunghezza del pezzo: 200–2.800 mm

• Larghezza del pezzo: 40–200 mm

• Spessore del pezzo: 30–140 mm

• Motore dell’unità di taglio frontale/tenonatura: 4 kW

• Diametro lama della sega per tenonatura: 400 mm

• Lunghezza mandrino per tenonatura: 620 mm

• Diametro del mandrino per tenonatura: 50 mm

• Diametro esterno massimo dell’utensile (tenonatura): 320 mm

• Diametro massimo di tenonatura: 370 mm

• Mandrini di profilatura: minimo 2 mandrini (albero Ø 50 mm, lunghezza 320 mm)

• Diametro esterno massimo dell’utensile (profilatura): 240 mm

• Potenza di profilatura: tipicamente 10 HP (7,5 kW)

• Unità ausiliarie: albero dedicato alla fresatura di scanalature per accessori; gruppo integrato di recupero del cordolo per vetri/sega da rifilatura

• Velocità del carrello di tenonatura: 4–25 m/min (carrello automatico a due velocità a controllo elettronico)

• Velocità di avanzamento della profilatura: 3–15 m/min

• Regolazione dell’angolo: riga di inclinazione elettronica ±60° tramite sistema automatico SCM “Rotaten”

• Controllo e movimentazione: mandrini a corsa multipla gestiti tramite assi CNC; fermo di lunghezza CNC; sistema di ritorno del pezzo con nastro motorizzato per l’operatività con un solo operatore

• Dimensioni d’ingombro (L × P × A): 6.700–9.500 mm × 4.200–4.500 mm × 2.000 mm

• Peso totale: circa 4.500–5.500 kg

• Alimentazione elettrica: 380 V

Dotazione aggiuntiva

• Set completo di utensili Euro (2009), in ottime condizioni
