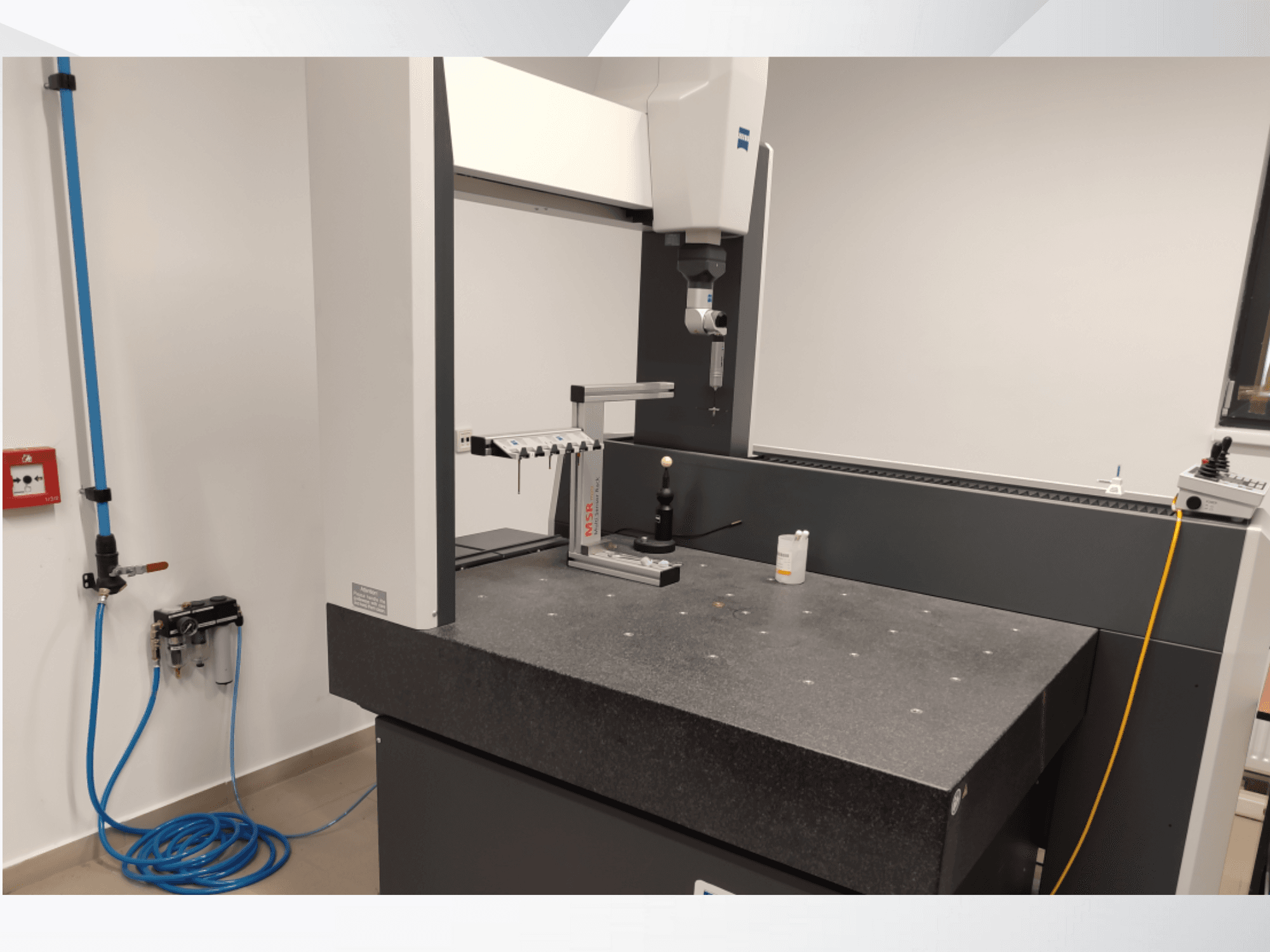

ZEISS - Contura 7/10/6 RDSRO-MEA-ZEI-2019-00001

Informazioni aggiuntive

• Dimensione massima del pezzo: circa 1344 x 910 x 716 mm

• Peso massimo del pezzo: 730 kg

• Altezza del tavolo: 850 mm

• Dotato di sistema di smorzamento delle vibrazioni

• Sistema di sensori:

• Testa articolata: inclinazione ±180°, incrementi di rotazione 2,5

• Velocità di scansione: fino a 150 punti/secondo

• Lunghezza massima dello stilo: 150 mm

• Peso massimo dello stilo: 15 g

• Diametro minimo della punta dello stilo: 0,3 mm

• Precisione (secondo gli standard ISO 10360):

• Errore di misurazione della lunghezza (E₀): 1,7 + L/350 µm (a 18-22°C)

• Errore di scansione (THP): 2,7 µm

• Errore di misura della forma (RONt): 1,7 µm

• Ripetibilità (R₀): 1,2 µm

• Controllore: ZEISS C99L

• Software: ZEISS CALYPSO, ZEISS GEAR PRO, ZEISS HOLOS

• Modalità di controllo: Motorizzato / CNC

• Interfaccia: Ethernet, USB

• Prestazioni:

• Sistema di azionamento: CNC motorizzato

• Velocità di traslazione (assi): 0-70 mm/s

• Velocità massima del vettore: 465 mm/s

• Accelerazione massima: 1,85 m/s²

• Velocità di scansione: fino a 125 mm/s

• Utilità:

• Alimentazione: 100-240 V CA (±10%), 50-60 Hz

• Consumo massimo di energia: 800 VA

• Utilizzo tipico di energia: 200 W

• Aria compressa: 6-8 bar, pre-pulita, secca (ISO 8573-1 Classe 4)

• Consumo d'aria: max. 120 Nl/min

• Condizioni ambientali:

• Temperatura di esercizio: 18°C-22°C

• Umidità relativa: 30-60% (senza condensa)

• Conformità e certificazioni:

• Conforme alla Direttiva Macchine CE 2006/42/EC

• Direttiva EMC 2014/30/UE

• Gestione della qualità: ISO 9001:2008

• Gestione ambientale: ISO 14001:2004

• Accreditato ISO / IEC 17025:2005
