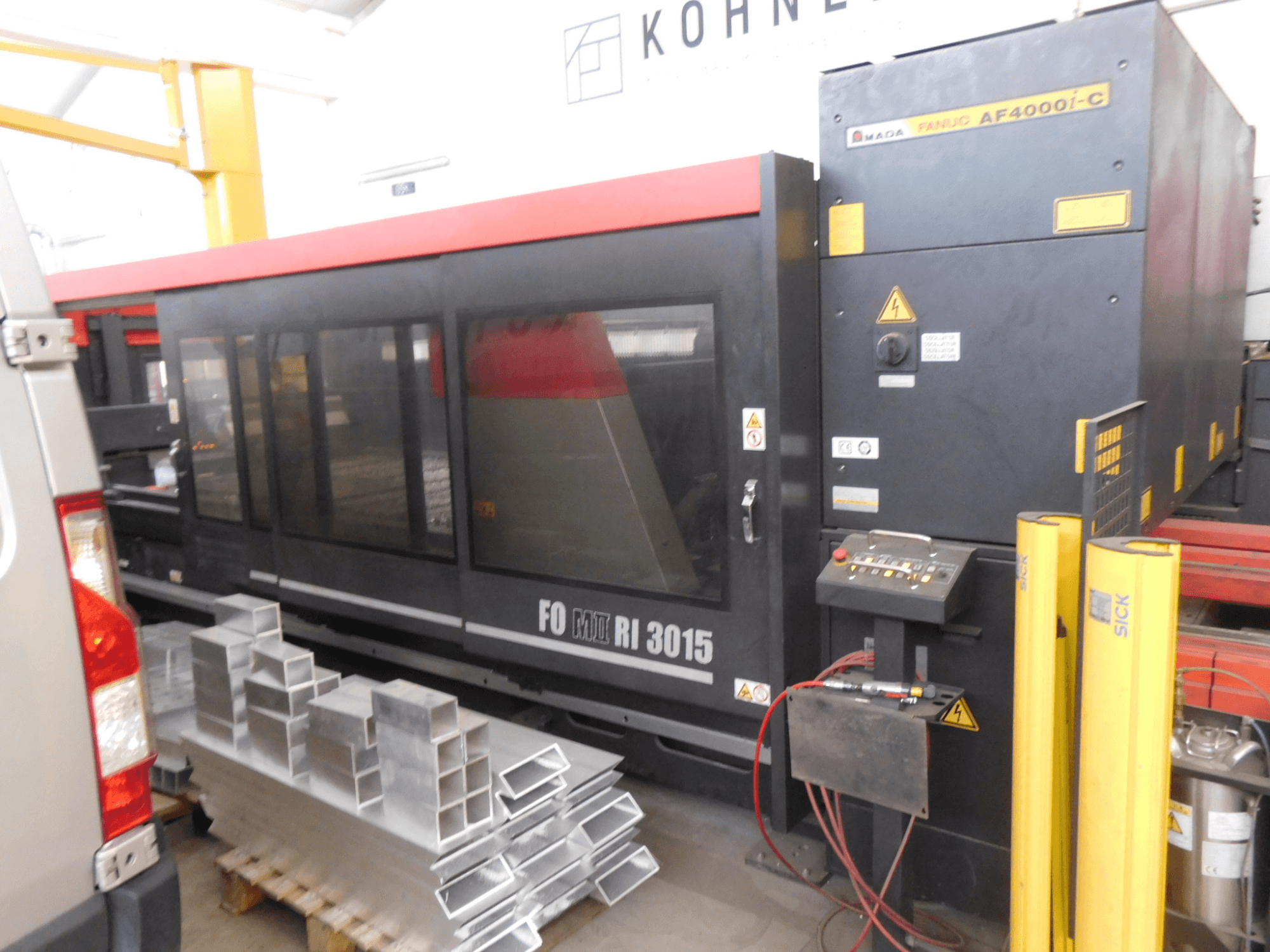

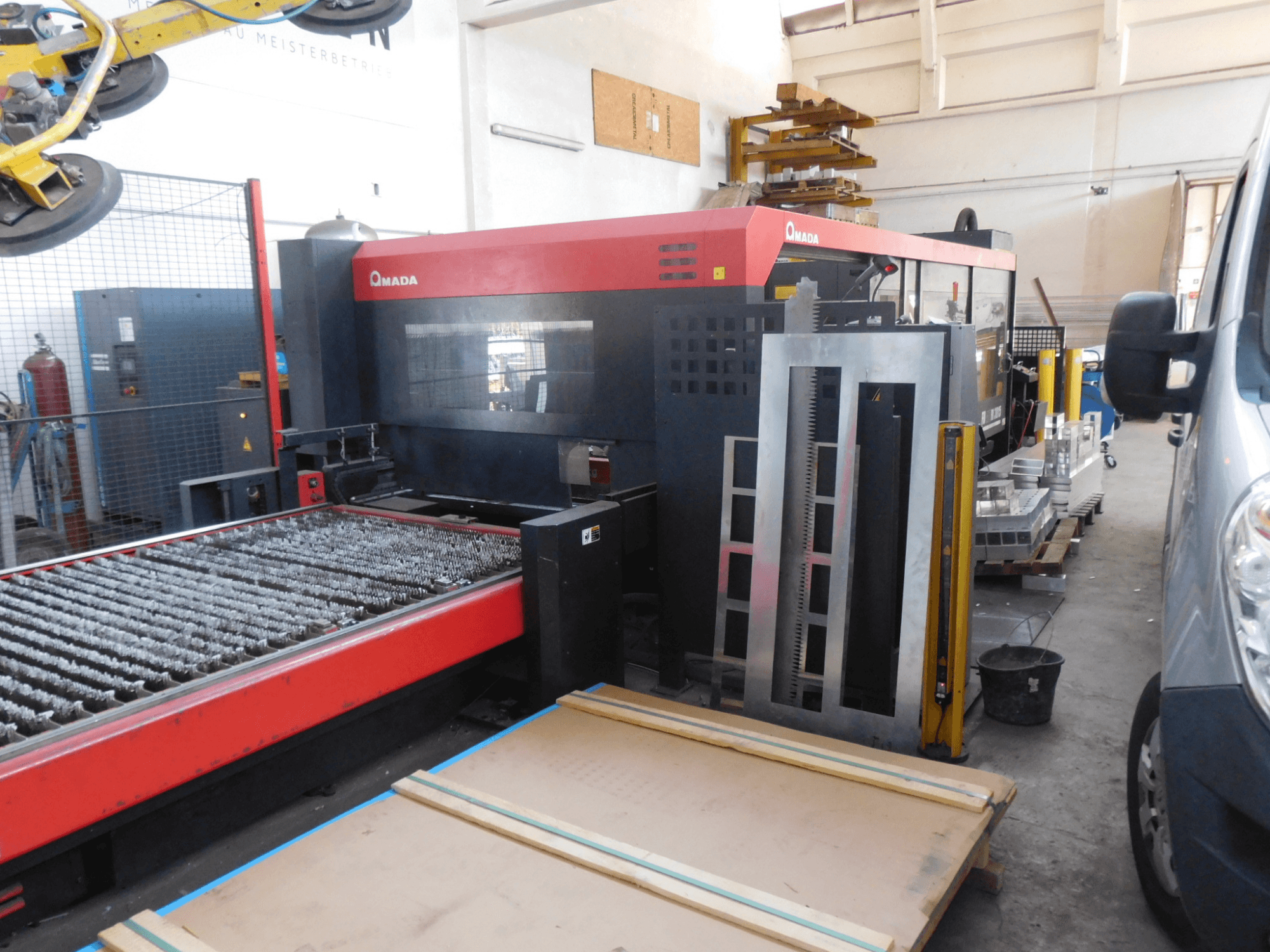

AMADA - FO-3015 II RIDE-CUT-AMA-2012-00003

• Tipo di laser: Laser CO2, eccitato AC-HF, flusso assiale veloce

• Potenza laser: 4000 Watt (continuo), 5000 Watt (picco)

• Sistema ottico: Ottica volante

• Corsa (X x Y x Z): 3070 x 1550 x 200 mm

• Carico massimo del tavolo: 920 kg Carico del tavolo: 920 kg

• Spessore massimo del materiale (acciaio dolce) Spessore materiale (acciaio dolce): 20 mm

• Velocità di posizionamento: 80 m/min (X/Y), 60 m/min (Z), 113 m/min (simultanea)

• Precisione di posizionamento: ± 0,01 mm / 500 mm

• Ripetibilità di posizionamento: ± 0,005 mm

• Unità di controllo: AMNC 3i (schermo da 21,5 pollici)

• Tipo di sorgente laser: AO4B-0815-B342 (YOM 2013, S/N L13X40476)

• Stabilità del laser: ± 2%

• Consumo di gas laser: circa 10 l/h

• Miscela di gas laser:

  • CO₂: 5 ± 0.25%

  • He: 60 ± 3%

  • N₂: 35 ± 1.75%

• Modalità del fascio: approssimativamente TEM₀₀

• Divergenza del fascio: meno di 2 mrad

• Frequenza dell'impulso: 1 - 2000 Hz

• Condizioni ambientali: 5 - 35°C a max. 75% di umidità

• Intervallo di temperatura (temp. di esercizio): 25°C (± 1°C)

• Lunghezza d'onda laser: 10,6 µm

• Consumo di gas laser: circa 10 l/h

• Consumo di energia: 12-59 kW (media per l'intero sistema)

• Indice rotante (RI): capacità integrata per la lavorazione di tubi/profili; unità RI presente nella documentazione

• Potenza richiesta (targa dell'unità principale): 200 V, 50/60 Hz

• Peso della macchina: 13.550 kg

• Targa dell'oscillatore: Modello AF4000i-C, peso 1200 kg

• Targa dell'unità principale: Modello FO3015IIRI

Equipaggiamento aggiuntivo

• Cambiapallet: LST3015 RI (YOM 2017, S/N 30153398)

• Alimentatore/Trasformatore: TG513 (S/N 987/13)

• Unità di raffreddamento/estrazione: PC5011FOm24kw (S/N 7196850001)

• Software VPSS 3i Tube Full Solution Pack

• Supporto per tavolo Steel-Prisma

• Unità di taglio rotante per tubi Index
