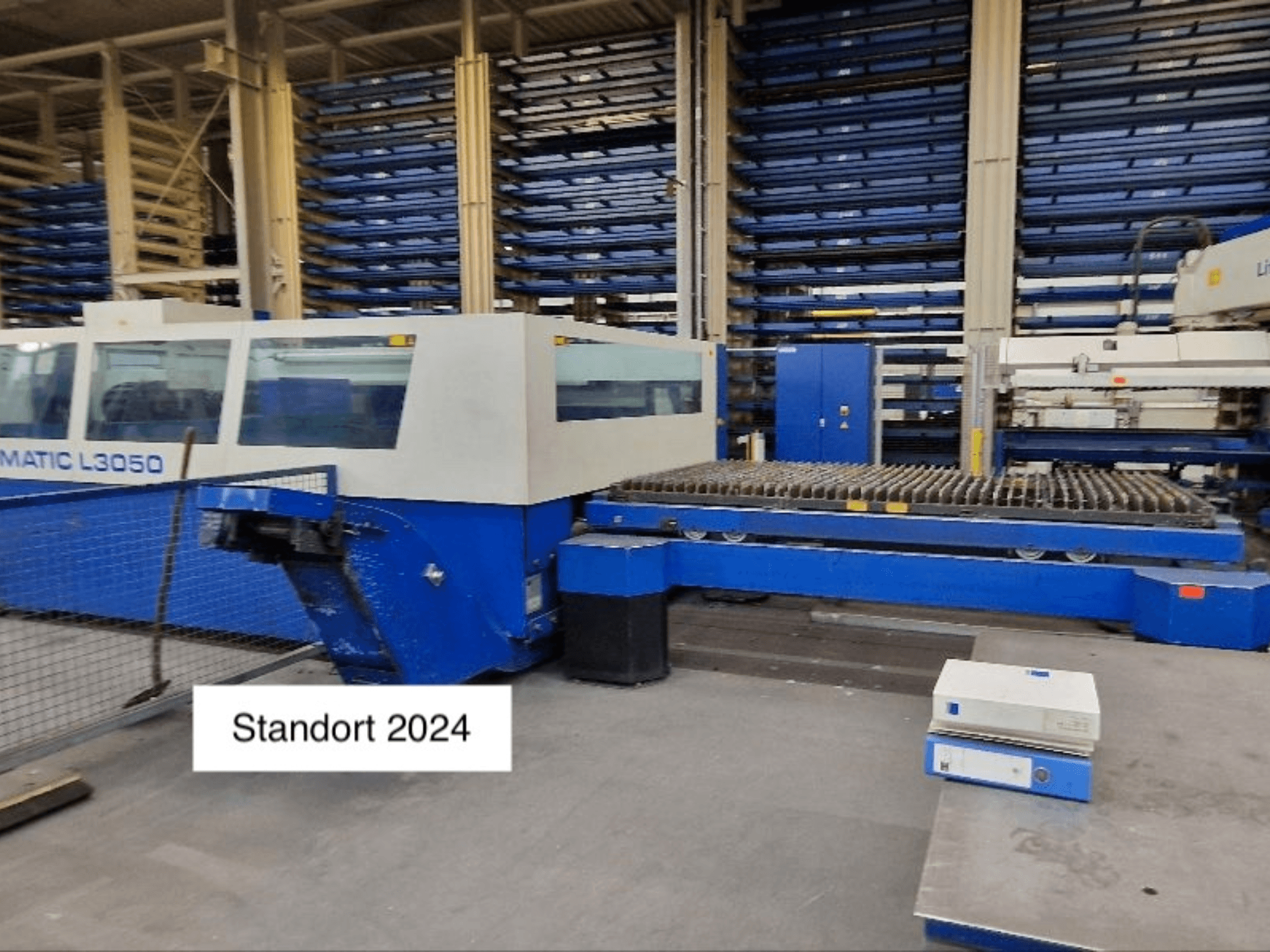

TRUMPF - Trumatic L3050DE-CUT-TRU-2004-00001

• Sistema di controllo: Siemens Sinumerik 840 D

• Area di lavoro: 3000 × 1500 × 100 mm

• Vernice: bianco RAL 9002 / blu genziana RAL 5010

• Telaio macchina chiuso con unità laser integrata

• Unità laser: Laser CO₂ TLF 5000, eccitato ad alta frequenza

• Unità di raffreddamento, funzione di registro

• Cambio pallet automatico

• Trasportatore longitudinale per piccoli pezzi/rifiuti

• Azionamenti: azionamento a portale combinato con azionamenti diretti lineari

• Controllo della potenza del laser

• Taglio ad alta pressione HI-LAS

• Sistema di sensori al plasma PMS

• Lavorazione ad alta velocità con SprintLas

• ContourLas per la produzione di piccoli fori

• Cicli di potenza programmabili

• Microsaldatura

• Controllo programmabile della pressione del gas di taglio

• Testa di taglio laser con obiettivo da 5" e da 7,5"

• Sistema di cambio rapido delle teste di taglio

• Rilevamento automatico del bordo del foglio

• Controllo capacitivo dell'altezza e del processo APC

• PCS (Sistema di controllo del processo)

• Diodo laser di posizionamento

• Regolazione automatica della messa a fuoco (AutoLas Plus)

• Dispositivo di spruzzatura per una lavorazione sicura delle lamiere spesse

• Spegnimento automatico

• Illuminazione dell'area di lavoro

• Peso massimo del pezzo: 900 kg

• Velocità di posizionamento (X/Y): 200 m/min

• Velocità di posizionamento simultaneo (X+Y): 300 m/min

• Spessore massimo del ferro: 25 mm

• Spessore massimo dell'acciaio inox: 25 mm

• Spessore massimo dell'alluminio: 15 mm

• Controllo Sinumerik 840D:

  • Sistema di controllo aperto basato su PC

  • Funzionamento semplice

  • Guida in linea

  • Funzioni di diagnostica

  • Registro di manutenzione

  • Dati tecnologici

  • Assistenza remota

• Programmazione in officina: ToPs 100 lite

• Sicurezza

  • Barriere luminose multiraggio

  • Guida del fascio completamente chiusa con ventilazione ad azoto

  • Sistema di monitoraggio

  • Aspirazione multicamera e collettore di polveri compatto

  • Cabina di protezione

• Software per il sistema macchina

  • Postprocessore laser TruTops TCL 3050 - 1 unità

  • Software del sistema di controllo Macchina a celle TCL3050 (2a licenza)

Attrezzatura aggiuntiva

• Unità di carico e scarico TRUMPF LiftMaster (attualmente non installata)

  • Unità di base incl. dispositivo di separazione dei fogli e sistema di misurazione dello spessore

  • Estensione della scaffalatura (R), denti intercambiabili

  • Estensione per la movimentazione dei pallet (P)

  • Separazione di fogli sottili (1-2 mm)

  • Terza posizione senza stazione di scarico

  • Stazione di scarico

  • Denti in acciaio inox per una movimentazione senza graffi

  • Telaio di base LiftMaster per collegamento al magazzino e carrelli doppi di carico/scarico

  • Dispositivi di sicurezza: secondo circuito di barriere luminose

• Dotazione estesa della macchina

  • Testa di taglio con lente da 3,75" per il taglio ad alta velocità

  • Testa di taglio aggiuntiva con lente da 10" per la lavorazione di lamiere spesse

• Predisposizione per l'automazione (per un futuro aggiornamento)

  • Preparazione per LiftMaster (pallet standard)

  • Include installazione, messa in servizio e formazione

  • Include garanzia, trasporto e imballaggio

  • Connessione di rete
