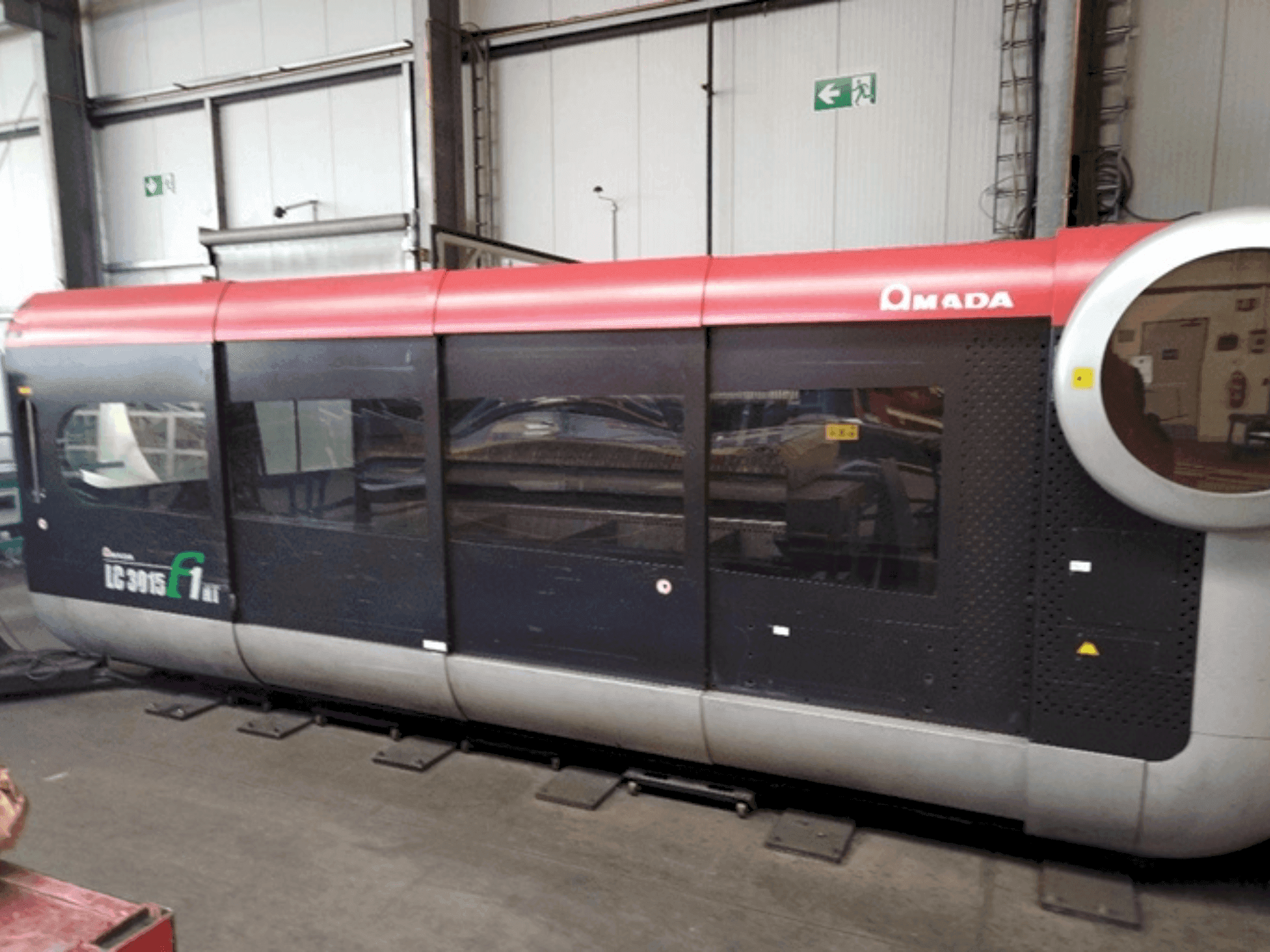

AMADA - LC 3015 F1 NTDE-CUT-AMA-2009-00001

Vantaggi della macchina

Vantaggi tecnici della macchina

• Potenza richiesta: 98 kva
• Capacità: 4 kw
• Risonatore laser: af4000i-b
• Trasformatore: marx tg 516

Informazioni extra

Macchina con box di trasporto (L x P x A): 7120×3150×2370 mm Peso (con box di trasporto): 13.500 kg Risonatore laser (L x P x A): 2460×1140×1965 mm Peso del risonatore laser: 1.300 kg Unità combinata (L x P x A): 2332×1638×2201 mm Peso dell'unità combinata: Circa 1.750 kg Trasformatore (L x P x A): 950×800×950 mm Peso del trasformatore: 484 kg Cambio pallet (L x P x A): 3868×2352×1010 mm Peso del cambio pallet (senza supporti a sfera sollevabili): 2.450 kg Peso del cambio pallet (con supporti a sfera sollevabili [opzione]): 3.500 kg Connessioni elettriche Connessione elettrica totale del sistema: 400 V / 127 KVA Connessione elettrica del trasformatore: 400 V / 89 kVA / 160 A Connessione elettrica dell'unità combinata: 400 V / 38 kVA /55A Collegamento di potenza del risonatore laser: 200 V / 55 KVA Collegamento di potenza del controllo e degli azionamenti: 200 V / 34 kVA Tensione di funzionamento: 3×400 V (±10%)/PE/50 Hz Assorbimento di corrente max. Assorbimento di corrente: 55 A Potenza nominale del trasformatore: 89 KVA Tensione primaria nominale del trasformatore: 3×400 V (±10%) Tensione secondaria nominale del trasformatore: 3×200 V Corrente primaria nominale del trasformatore: 132 A Corrente secondaria nominale del trasformatore: 257 A Requisiti di aria compressa e gas Fabbisogno totale di aria compressa (aria non utilizzata come gas di taglio): 7 bar; 69,6 m 3/h Fabbisogno totale di aria compressa (aria utilizzata come gas di taglio): Max. 9,7 bar; 132,6 m 3/h Aria compressa per le funzioni della macchina ("Cooling Cut" e "Oil Shot"): 6 bar; 18 m 3/h Aria compressa per "ECO CUT": 6 bar; 18 m 3/h Aria compressa per il sistema di estrazione dei fumi DELTAComp 1500-8/9: 5 bar; 5,6 m 3/h Consumo di gas laser: 10 litri all'ora Gas da taglio: Sono necessari ossigeno, azoto e aria compressa (se utilizzata come gas di taglio). Requisiti ambientali e di ubicazione Temperatura del locale operativo: Da +15 a +35 °C Altezza del locale: Almeno 4 m Illuminazione: Almeno 500 Lux Umidità: Meno del 75% (senza condensa di rugiada) Vibrazioni: Deve essere resistente alle accelerazioni sismiche inferiori a 0,05 G (0,49 m/s 2) con un'ampiezza inferiore a 5 µm. Capacità di carico della fondazione: ≥49 kN/m 2
