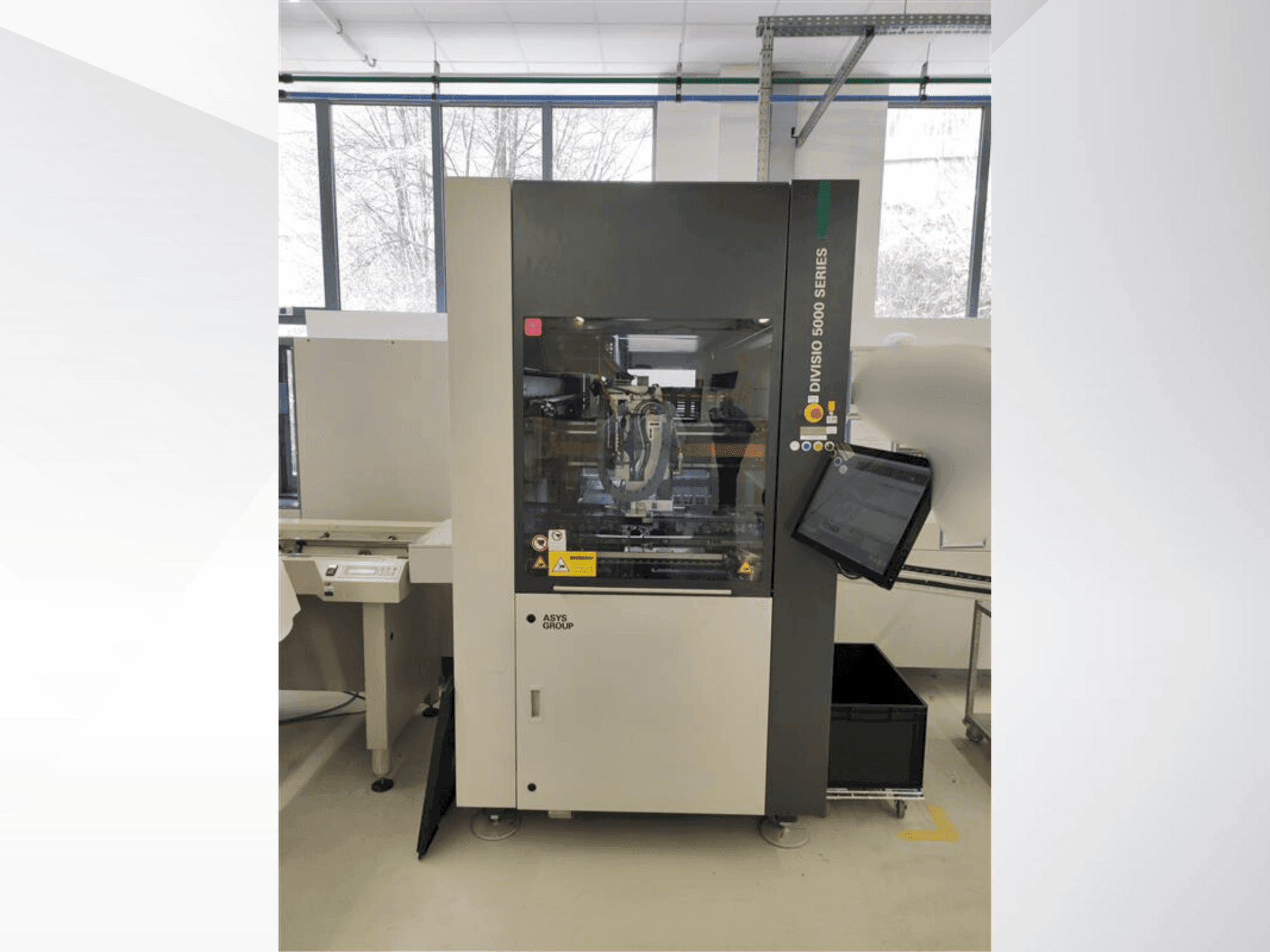

ASYS - Divisio 5100CZ-OTH-ASY-2023-00001

Dotazione supplementare

• Cambio automatico del bit del router con funzione di espulsione
• Monitoraggio del vuoto del flusso di aspirazione
• Cambio automatico delle dita di presa
• Router depolveratore, 3x400V; 4,0 kW
• Moduli telecamera e software: Funzione di autoapprendimento, riconoscimento dei contrassegni difettosi, smistamento buono/cattivo dell'interfaccia
• Convertitore di dati CAD ASYCAM
• Sistema di trasporto per vettori
• Trasportatore in uscita, nastro piatto, 1000 mm
• PARIO 500 Base sinistra, diritto: PARIO 500 Base destra, dritta: Adattamento vassoio Pario 500
• PARIO 500 Base sinistra, dritta PARIO 500 Base destra, dritta Pario 500 Vassoio adattato

Vantaggi della macchina

Vantaggi qualitativi della macchina

• Spessore del pannello: da 0. 5 a 5. 0 mm
• Peso massimo del pannello: 1,5 kg. Peso del pannello: 1,5 kg
• Peso massimo del pcb: 1,5 kg peso del circuito stampato: 1,5 kg
• Altezza del componente, lato mandrino: 8 mm; parziale 18 mm (altra altezza su richiesta)
• Altezza del componente, lato pinza: 40 mm
• Vassoi sulla corsia 2: 600 x 400 mm
• Vassoi sulla corsia 2: 600 x 400 mm
• Motori lineari per la massima dinamica e precisione
• Regolazione elettrica della larghezza del nastro trasportatore a 3 segmenti
• Sistema di telecamere con riconoscimento fiduciario

Vantaggi tecnici della macchina

• Livello di rumore: < 75 db(a)
• Interfaccia: smema, hermes, siemens
• Direzione di trasferimento: da sinistra a destra o da destra a sinistra
• Velocità: x,y = 2000 mm/s, z = 1500 mm/s
• Accelerazione: x,y = 20 m/s², z = 15 m/s²
• Posizionamento: ±0,02 mm (20°c ±1°c)
• Ripetibilità: ±0,005 mm (20°c ±1°c)
• Precisione di taglio: ±0,08 mm (20°c ±1°c)
• Lunghezza del pannello: da 70 a 460 mm
• Larghezza del pannello: da 50 a 460 mm

Informazioni extra

Macchina ancora sotto tensione. Gestione delle risorse operative Gestione dei materiali di consumo Calcolo del tempo autonomo Strumento di presa universale ADF per servoimpugnatura
