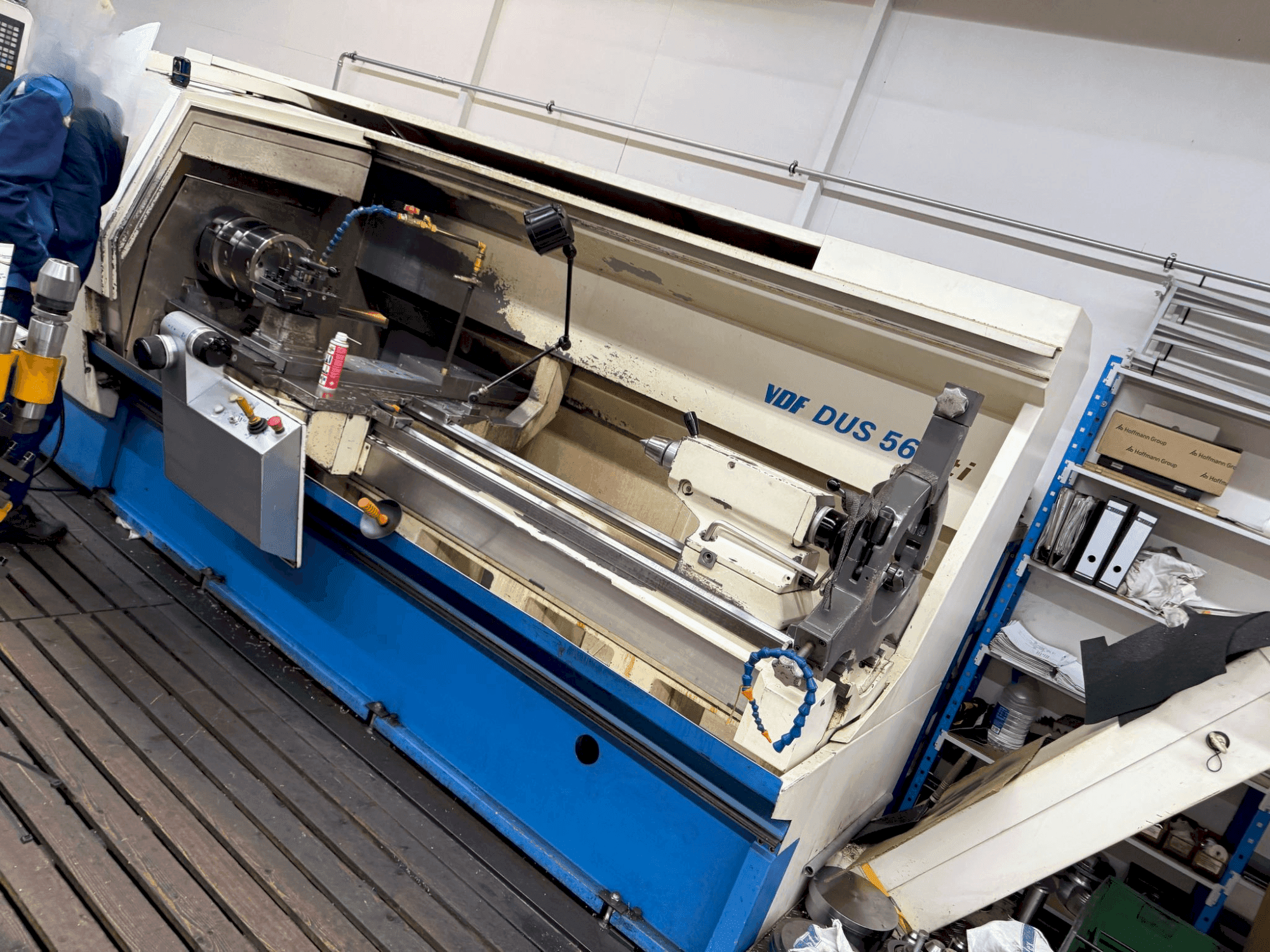

BOEHRINGER - VDF DUS 560 tiDE-TUR-BOE-2001-00001

Attrezzatura supplementare

• Passi di filettatura: Filettature metriche (longitudinali, piane e coniche) mm 0,1-400

Vantaggi della macchina

Vantaggi tecnici della macchina

• Diametro di circolazione sul letto: 570 mm /diametro di circolazione sulla slitta frontale: 365 mm
• Movimento della slitta frontale: 345 mm / movimento del supporto superiore: 125 mm / altezza centrale sul binario piatto: 280 mm
• Larghezza del letto: 380 mm / lunghezza della guida del letto: 520 mm / larghezza della slitta: 225 mm / lunghezza della slitta frontale: 680 mm / larghezza del supporto superiore: 140 mm
• Diametro pinolo: 100 mm / corsa cannotto: 190 mm / conicità interna della pistola: mk5/ angolo centrale: 60 gradi
• Dispositivo di serraggio e guida: diametro del disco frontale: 560 mm / diametro dei mandrini a tre e quattro griffe: 250... 315 mm/diametro di guida massimo della morsa fissa: 315 mm/diametro guida più grande della morsa mobile: 160 mm
• Volo (distanza massima dal baricentro): 200 mm/dal bordo anteriore del dispositivo di serraggio: 400 kg/con contropunta: 1000 kg/con morsa di guida e 1 morsa di regolazione: 1300 kg/con morsa di guida e 2 morse di regolazione: 1600 kg
