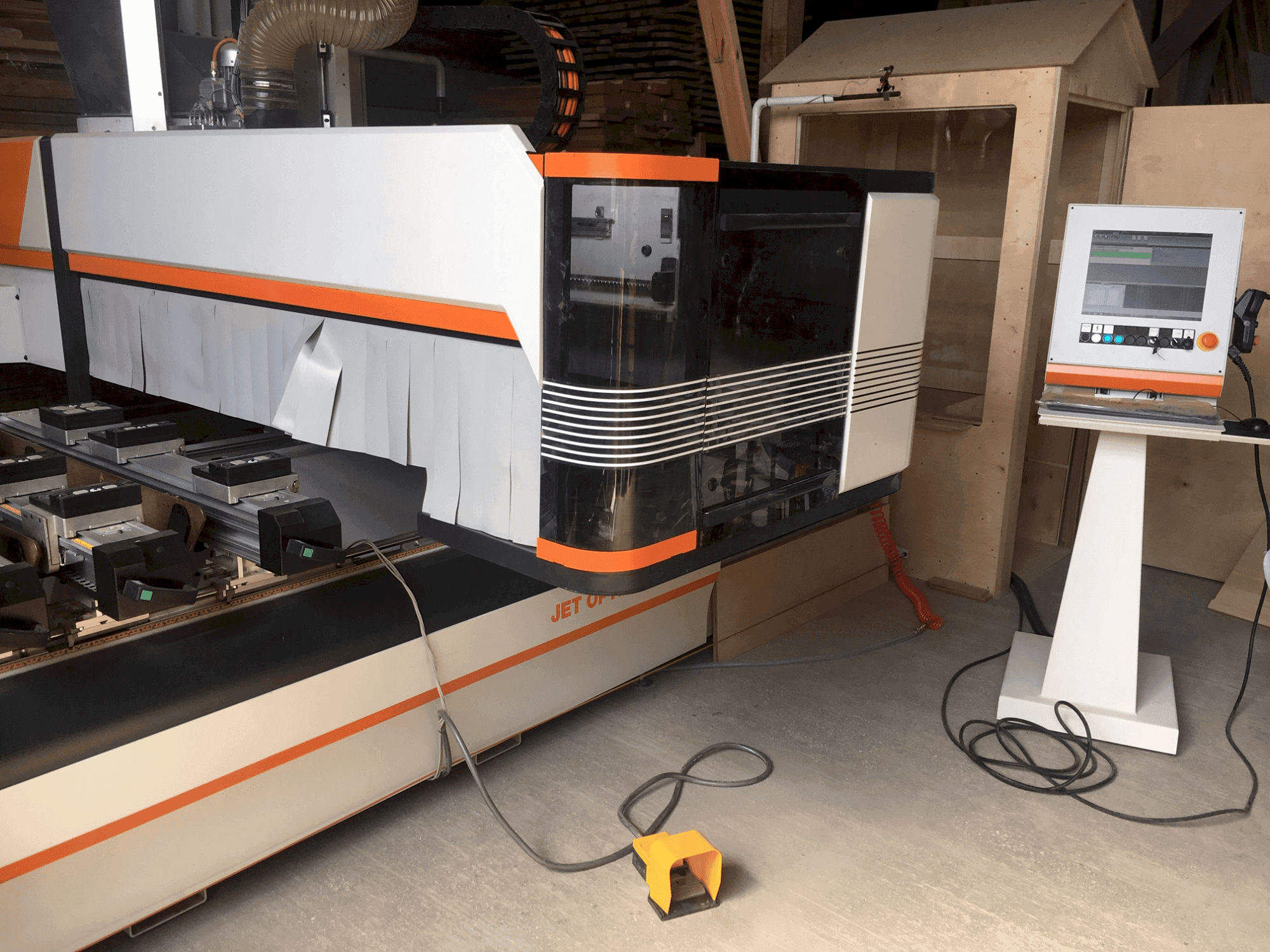

BUSELLATO Jet Optima T5

Vantaggi della macchina

• Vantaggi tecnici della macchina:
  • - L'altezza di lavoro assiale dell'asse z della macchina è di 180 mm. Le velocità di posizionamento effettive degli assi sono le seguenti: asse x: 70 m/min asse y: 60 m/min asse z: 30 m/min
  • - Le caratteristiche principali includono: cad integrato con funzioni di riflessione, rotazione, ripetizione, ecc.
  • - Il sistema operativo consente il controllo in tempo reale della macchina, il controllo automatico della velocità di lavoro con ottimizzazione del percorso, il sistema di lubrificazione automatica centralizzata.
  • - Visualizzazione di rappresentazioni 2d e 3d dei pezzi, magazzino utensili circolare a 12 utensili hsk 63.
  • - Programmazione parametrica che consente l'uso di formule matematiche, trigonometriche, trigonometriche inverse e logiche, con 300 variabili per l'esecuzione di queste formule.
  • - Visualizzazione e rotazione di viste orizzontali e verticali, riduzione automatica della velocità di avanzamento in base al funzionamento dell'inverter.
  • - Programmazione semplice e multifunzionale in più viste, magazzino utensili lineare a 10 utensili hsk 63.
  • - Controllo automatico della velocità per l'innesto dell'utensile, movimento dell'asse y facilitato da mandrini a vite a ricircolo di sfere.
  • - Recupero dei parametri dell'utensile dal programma, spostamento dell'asse x ottenuto mediante un contatto a cremagliera convesso e curvo.
  • - Programmazione di livello superiore (if-end-if) con macro, importazione di file dxf in formato ascii.
• Vantaggi qualitativi della macchina:
  • - Correzione automatica del raggio dell'utensile, testa di foratura da 18 m (8x + 5y), 6 punte orizzontali (4x - 2y), sega circolare: 120 mm.
  • - Ottimizzazione del percorso utensile tra le lavorazioni, testa a 5 assi "jet 5" raffreddata ad acqua con bloccaggio utensili hsk 63, b: +185° a -95°, c: +/- 360°, area di lavoro: 3050 x 1250 mm.
  • - Rappresentazione grafica delle impostazioni della libreria utensili, visualizzazione della velocità del mandrino e delle posizioni aggregate.
  • - Simulazione 2d e software che calcola tempi di ciclo, controllori e sinossi diagnostiche per facilitare il funzionamento della macchina.
  • - Stampa e stampa grafica di pezzi programmati con codici iso, software di controllo macchina genesis evolution.
  • - I programmi possono essere facilmente rivisti grazie alla funzione "anteprima", telaio della macchina elettrosaldato e console mobile con piastre in lega d'acciaio rinforzate e nervate, particolarmente rinforzate nei punti di maggior carico.
  • - Funzioni di diagnostica manuale e della macchina con suggerimenti di riparazione in tempo reale e assistenza grafica.
  • - Assistenza grafica durante la programmazione della macchina. Ripetizione di elenchi di programmi ed esecuzione di programmi personalizzati.
  • - Importazione di file di testo iso, funzione "hold" con tappetino di sicurezza, movimento dell'asse z facilitato da mandrini a sfera.
  • - Editing lungo curve e archi per l'altezza dei caratteri, la spaziatura, l'interlinea e la spaziatura delle lettere, mandrino ad elettrodi "sc" da 11 kw - velocità 20. 000 giri/min hsk, console pc con sistema operativo windows, monitor lcd da 17".

Informazioni extra

• - L'attrezzatura della macchina comprende: Software di controllo Jet Cad. Pompa del vuoto da 90 m3/h. Punto di estrazione centralizzato. 6 travi "IMC". 6 ventose da 80x155 mm. 6 ventose da 55x155 mm.
