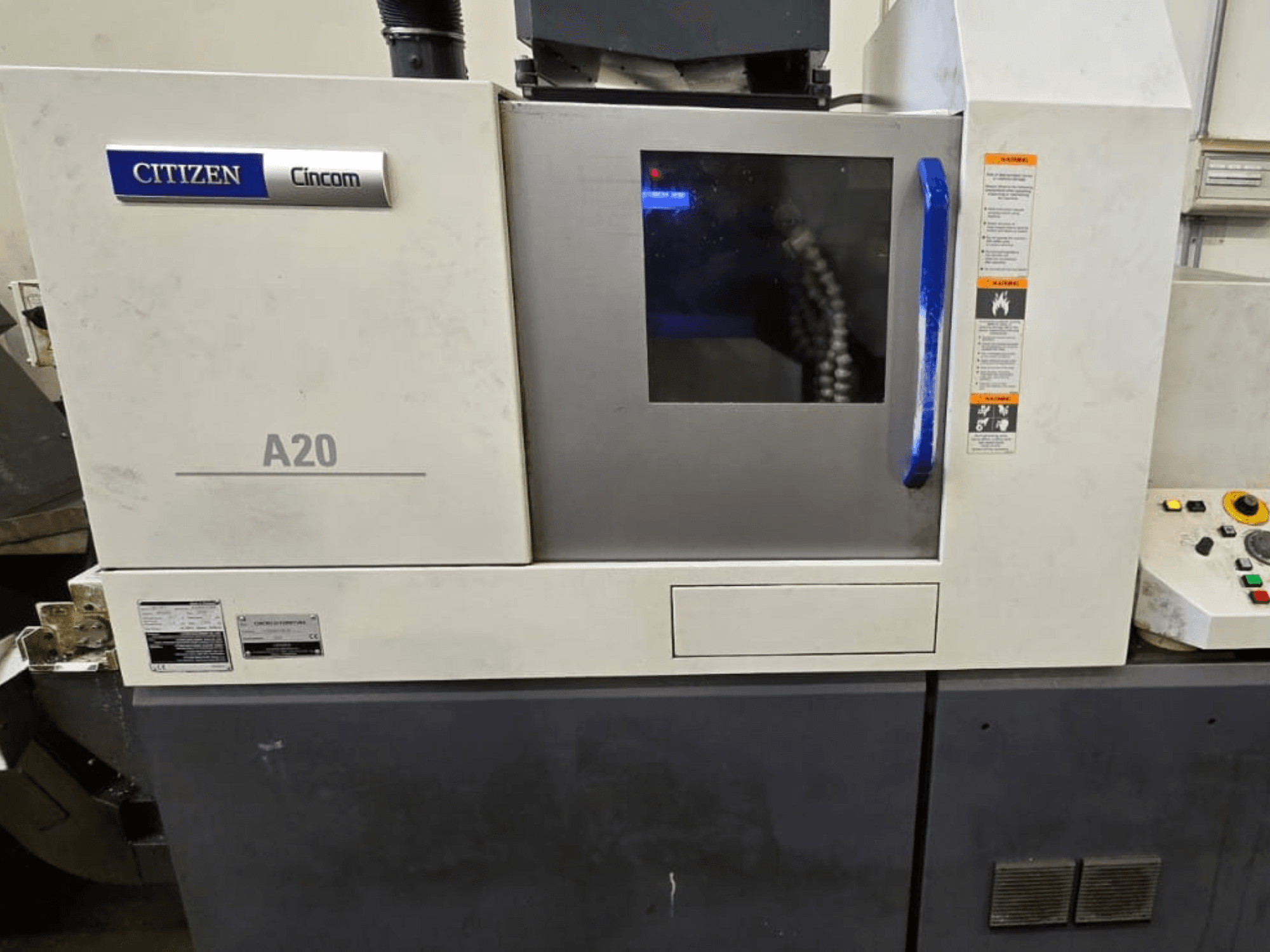

Citizen - A20IT-TUR-CIT-2018-00001

• Stato: alimentato, visibile in funzione

• Ore di funzionamento del mandrino: circa 7.000 h

• Assi/configurazione:

  • Assi totali: 6 (5 lineari: X1, Y1, Z1, X2, Z2 + asse C)

  • Asse C: su mandrino principale e contromandrino, risoluzione 0,001°, indicizzazione a 90° in 0,27 s

• Capacità di lavorazione:

  • Diametro massimo della barra: 20 mm standard; opzione Large Bore installata: 25,4 mm (1")

  • Lunghezza massima di lavorazione per serraggio: 200 mm con boccola di guida sincronizzata

  • Sporgenza massima dal contromandrino: 80 mm

• Mandrino principale:

  • Velocità massima: 10.000 giri/min (limitata a 8.000 giri/min con foro da 25,4 mm tramite parametro)

  • Potenza motore: 2,2 / 3,7 kW

  • Foratura massima: Ø12 mm

  • Filettatura massima: M8

• Contromandrino:

  • Velocità massima: 8.000 giri/min

  • Potenza motore: 1,1 / 1,5 kW

  • Asse C: Sì, risoluzione 0,001°

• Sistema di utensili:

  • Posizioni utensili totali: 22 + α

  • Utensili motorizzati: Sì

  • Utensili motorizzati: 4

  • Potenza motore utensili motorizzati: 0,75 kW

  • Velocità massima degli utensili motorizzati: 8.000 giri/min

• Disposizione degli utensili:

  • Portautensili multiplo: 5 utensili di tornitura, 16 x 16 mm

  • Utensili azionati trasversalmente: 4 x ER16

  • Posizioni utensili anteriori: 4 utensili motorizzati fissi + 2 posizioni doppie ER11

  • Posizioni utensili posteriori: 3 utensili fissi + 1 utensile motorizzato ER11 sul contramandrino

  • Diametro utensile di alesatura: Ø25,4 mm su 3 posizioni

• Corse:

  • X1: 55 mm; Y1: 308 mm; Z1: 200 mm

  • X2: 55 mm; Z2: 200 mm

• Avanzamento/precisione:

  • Avanzamento rapido: 30 m/min (X/Y/Z)

  • Risoluzione lineare: 0,0001 mm

  • Risoluzione rotativa: 0,001°

• Fluidi:

  • Capacità serbatoio olio: 180 L

• Dati di installazione:

  • Alimentazione: 200 V ±10%, 50/60 Hz

  • Potenza richiesta: circa 13 kVA (15 kVA con refrigerante ad alta pressione)

  • Alimentazione aria: 0,5 MPa, 100 NL/min

• Opzioni installate:

  • Opzione foratura ampia S393 con foro mandrino da 25,4 mm (1")

Attrezzatura aggiuntiva

• Alimentatore di barre: LNS EXPR S3 320 Z, capacità 3 m, fino a Ø25 mm

• Sistema di lubrificazione ad alta pressione: Citizen 1,5 MPa, 15 L/min, filtro da 50 μm

• Trasportatore trucioli: tipo a cerniera, scarico posteriore

• Scarico pezzi lunghi

• Unità di aspirazione (nebbia/fumi)
