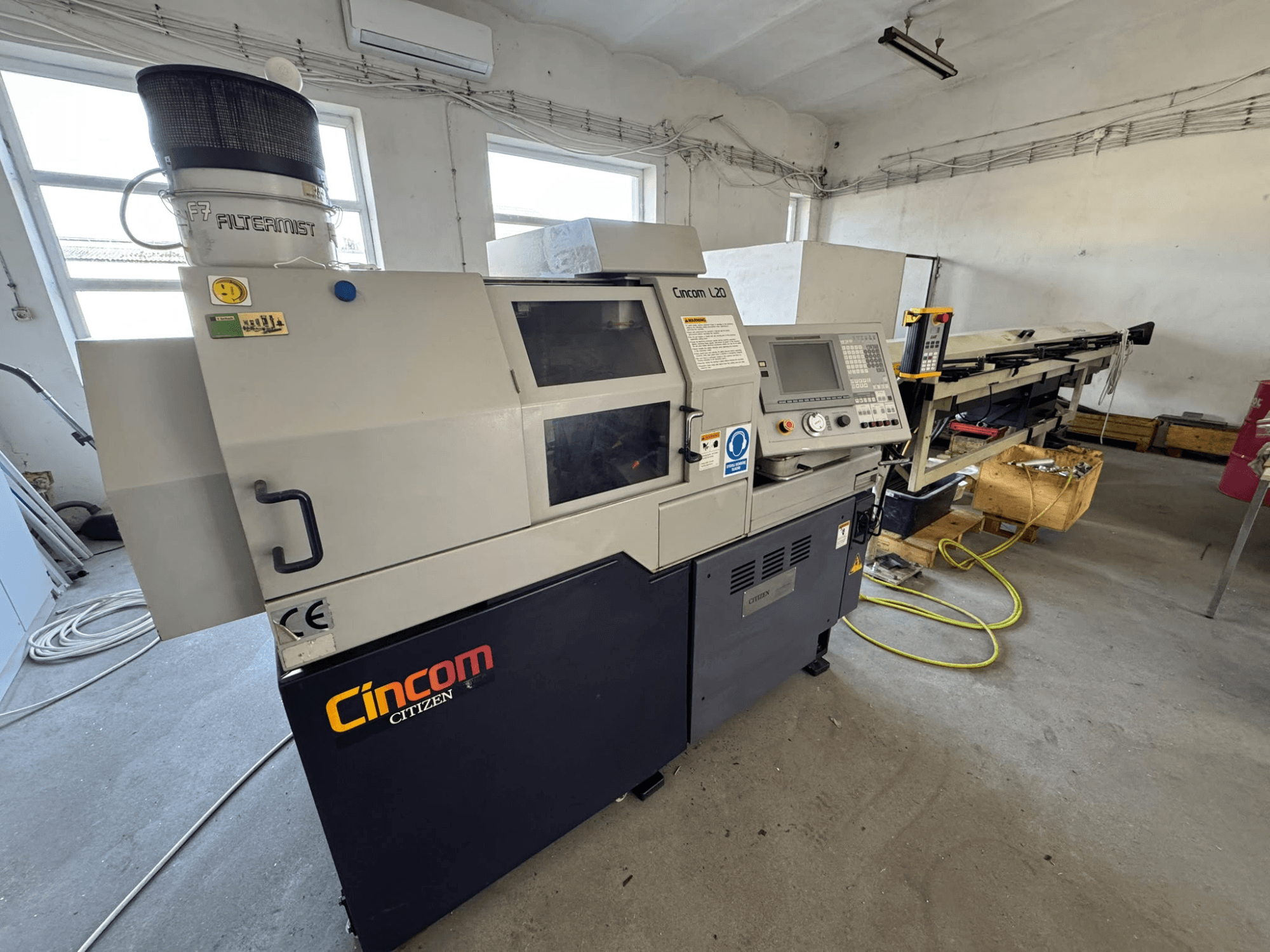

Citizen - Cincom L20 VIIPL-TUR-CIT-2000-00001

• Diametro massimo di lavorazione: 20 mm

• Diametro di lavorazione consigliato: 6–20 mm

• Lunghezza massima di lavorazione: 200 mm per ogni serraggio

• Controllo della velocità del mandrino principale: continuo, a 5 cifre

• Passo del mandrino principale: 1 grado

• Diametro massimo di foratura frontale: 10 mm

• Capacità massima di maschiatura frontale: M8 con maschio / M6 con maschiatrice

• Mandrino posteriore: incluso

• Diametro massimo di serraggio del mandrino posteriore: 20 mm

• Velocità mandrino posteriore: 200–8000 giri/min

• Controllo della velocità del mandrino posteriore: continuo, a 4 cifre

• Indicizzazione mandrino posteriore: 1 grado

• Diametro massimo di foratura sul mandrino posteriore: 8 mm

• Capacità massima di maschiatura posteriore: M6

• Lunghezza massima di lavorazione sul mandrino posteriore: 80 mm

• Sporgenza massima del pezzo dal mandrino posteriore: 30 mm

• Capacità di foratura con utensile motorizzato trasversale: 7 mm

• Capacità massima di maschiatura con utensile motorizzato trasversale: M6

• Velocità dell’utensile motorizzato trasversale: 200–5000 giri/min

• Capacità di foratura dell’utensile motorizzato anteriore: 5 mm

• Capacità di maschiatura dell’utensile motorizzato anteriore: M5

• Velocità dell'utensile motorizzato anteriore: 200–5000 giri/min

• Capacità di foratura dell'utensile motorizzato posteriore: 4 mm

• Velocità dell'utensile motorizzato posteriore: 200–5000 giri/min

• Numero massimo di utensili: 16

• Stazioni utensili di tornitura: 7

• Stazioni utensili per foratura trasversale: 3

• Stazioni utensili di foratura frontale: 3

• Stazioni utensili per foratura/lavorazione posteriore: 3

• Dimensioni del gambo dell’utensile di tornitura: 12 x 12 x 130 mm

• Diametro del gambo dell’utensile rotante: 7 mm con ER11 / AR11, 10 mm con ER16 / AR16

• Diametro del manicotto portautensile: 19,05 mm

• Boccola di guida: L20, 20,01 mm

• Corsa dell’asse X1: 45,5 mm

• Corsa dell’asse Y1: 294 mm

• Corsa dell’asse Z1: 205 mm

• Corsa dell'asse X2: 316 mm

• Corsa asse Z2: 180 mm

• Avanzamento rapido X1 / Y1 / Z1: 20 m/min

• Avanzamento rapido X2 / Z2: 20 m/min

• Incremento minimo di immissione X1 / Y1 / Z1: 0,001 mm

• Incremento minimo di immissione X2 / Z2: 0,001 mm

• Lunghezza massima della barra: 2500 mm

• Altezza al centro: 1050 mm

Dotazione aggiuntiva

• Alimentatore di barre: LNS Hydrobar Mini-Sprint S2
