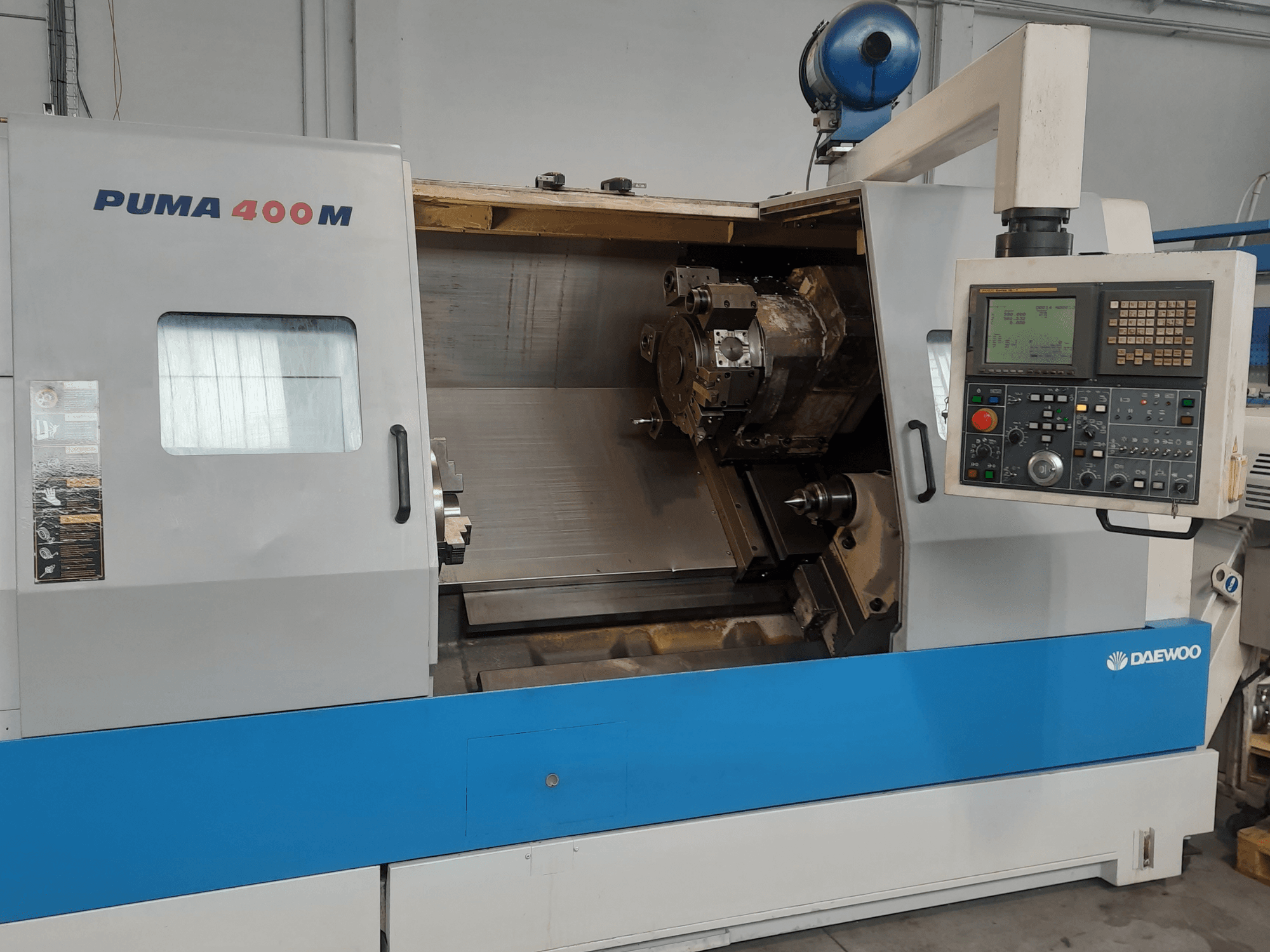

DAEWOO - PUMA 400MBIT-TUR-DAE-2002-00003

Capacità di lavoro:

• Sbalzo sopra il piano di lavoro: 700 mm

• Diametro di rotazione sopra la slitta: 480 mm

• Diametro di lavorazione consigliato: 315 mm

• Diametro massimo di lavorazione: 460 mm

• Lunghezza massima di lavorazione: 1.050 mm

• Diametro del tubo di trazione: 91 mm

Corsa dell'asse:

• C: 360° (incremento di indicizzazione 0,001°)

Mandrino principale:

• Diametro del mandrino: 304 mm

• Punta del mandrino: ASA A2-8

• Foratura del mandrino: 102 mm

• Diametro del cuscinetto del mandrino anteriore: 160 mm

• Potenza del motore del mandrino: 22/30 kW

Torre porta-utensili:

• Tipo di portautensili: VDI 50

• Altezza esterna dell'utensile: 25 mm

• Diametro massimo della barra di alesatura: 50 mm

• Tempo di indicizzazione della torretta: 0,25 s

Utensili motorizzati:

• Gamma di velocità: 30–3.000 giri/min

• Potenza motore: 3,7/5,5 kW

• Capacità massima della pinza: 25 mm

• Capacità massima di maschiatura: M20

Velocità di avanzamento:

• Avanzamento rapido asse X: 16.000 mm/min

• Avanzamento rapido asse Z: 20.000 mm/min

• Potenza del motore di avanzamento dell'asse X: 3,8 kW

• Potenza del motore di avanzamento dell’asse Z: 5,0 kW

Contropunta:

• Diametro del mandrino: 120 mm

• Conicità del mandrino: MT6

• Corsa del mandrino: 120 mm

Dati elettrici:

• Potenza richiesta: 50 kVA

• Potenza della pompa del refrigerante: 0,24 kW

Ingombro a terra: 3.890 × 2.390 mm
