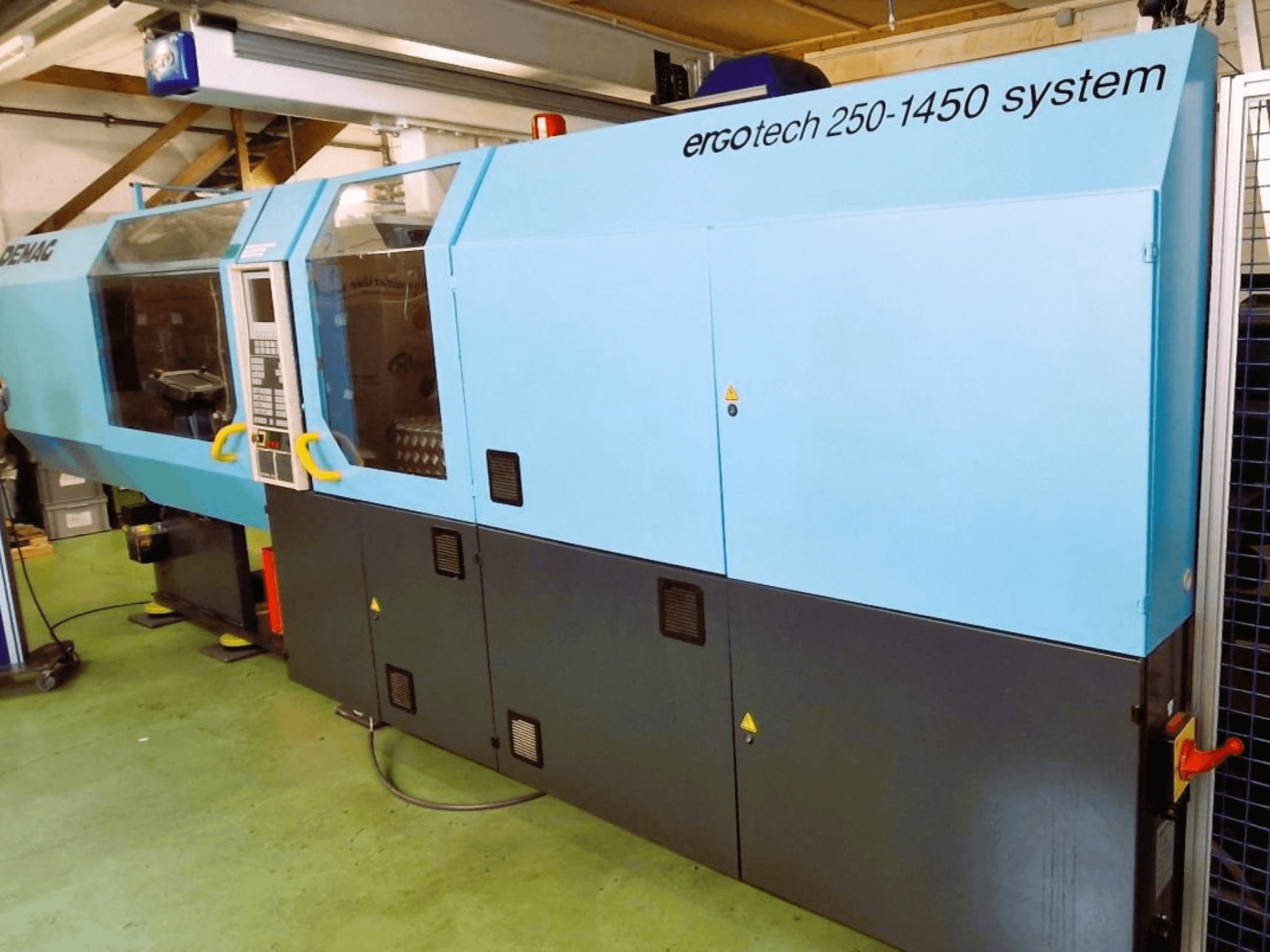

DEMAG - Ergotech System 250 - 1450CH-INJ-DEM-1995-00001

• Unità di serraggio:

  • Forza di serraggio: 2500 kN (forza di tenuta 2750 kN)

  • Corsa di apertura massima: 675 mm

  • Altezza utensile/stampo: 330-710 mm

  • Distanza libera tra i tiranti: 630 × 630 mm

  • Distanza massima tra le piastre di bloccaggio degli utensili: 950 × 950 mm

  • Peso massimo dello stampo: 3300 kg

  • Corsa dell'espulsore: 200 mm

  • Forza di espulsione: 80 kN (forza di ritrazione 35 kN)

  • Leva a ginocchiera doppia a 5 punti, compatta; leve a ginocchiera lubrificate a olio con impulsi ottimizzati

  • Supporto per piano mobile; piastre di montaggio stampo regolabili in altezza

  • Tiranti temprati a induzione (4 pieghe), colonne superiori estensibili

  • 3 velocità di apertura/chiusura dello stampo; forza di chiusura regolabile su IBED

  • Espulsore idraulico dello stampo; sistema di misurazione della posizione delle piastre dello stampo

  • Arresto automatico del raffreddamento dello stampo in caso di malfunzionamenti

• Unità di iniezione:

  • Unità di iniezione: 1450

  • Diametri delle viti: 50 / 60 / 70 mm (attualmente in dotazione: 70 mm)

  • Rapporto L/D: 20:1 (tutti i cilindri a vite)

  • Corsa massima di dosaggio: 270 mm

  • Sistema di retrazione attiva della vite; retrazione idraulica della vite dopo il mantenimento della pressione o la plastificazione

  • Zone del cilindro riscaldate separatamente; 5 circuiti di controllo della temperatura auto-ottimizzati (cilindro e ugello)

  • Controllo della velocità tramite 10 punti di supporto (profilo poligonale)

  • Controllo della velocità della vite tramite 6 stadi

  • Controllo della pressione di mantenimento: 10 stadi (profilo poligonale)

  • Iniezione tramite sistema di misurazione dello spostamento (rapido/crepido)

  • Contropressione regolabile; monitoraggio del cuscino durante la pressione di mantenimento

  • 2 Sistema di stampaggio a iniezione a 3 velocità; velocità di espulsione a due stadi

• Ugello:

  • Corsa ugello max.: 440 mm

  • Profondità di immersione dell'ugello: 40 mm

  • Forza di contatto dell'ugello: 110 kN

• Prestazioni/dati:

  • Peso massimo del pezzo (PS): 927 g

  • Capacità della tramoggia di riempimento: 110 L

  • Capacità del serbatoio dell'olio: 700 L

  • Gruppo pompa: 37 / 45 kW

  • Collegamento elettrico: 380 V / 50 Hz

• Controlli e HMI:

  • Pressa a iniezione completamente controllata; design modulare

  • Pompa idraulica DFE a risparmio energetico

  • Sistema di cambio cilindro con conversione automatica dei dati

  • Funzione di rampa integrata per l'apertura/chiusura dello stampo

  • Terminale operatore IBED con display LCD da 10" e lettore di floppy disk da 3,5".

  • Immissione del valore nominale in bar, cm³, mm/s o %

  • Supporto grafico per i profili di iniezione

  • Acquisizione dati di processo PDE (20 parametri + 100 grafici di ciclo); controllo di processo

  • Diagnostica degli errori in testo normale

  • Trasferimento dei dati di processo ad altre macchine ERGOtech

  • Programma on/off con spruzzatura di espulsione

  • Funzione di aiuto con dischetto

• Interfacce e connessioni:

  • EOAT/bus periferico per il collegamento dei dispositivi

  • Interfaccia V24 per stampante cartacea; programma di stampa + copia cartacea

  • Interfaccia di manipolazione VDMA 24465 (32 pin)

  • Interfaccia di protezione dell'utensile (blocco della piastra di espulsione)

  • Connessione utensile standard DIN

  • Combinazione di prese:

    • 2× 220 V / 2× 380 V + spegnimento automatico

    • 2× 220 V + 1× 380 V presa (SO)

  • Valvole pneumatiche (3/2) per la piastra di montaggio dell'utensile

  • Controllo dell'acqua di raffreddamento: 8 vie (espandibile a 12 vie)

  • Indicatore visivo di guasto (luce lampeggiante)

• Verniciatura:

  • Parte inferiore antracite; parte superiore blu/verde/grigio chiaro

Dotazione aggiuntiva

• Robot Sepro (movimentazione)

  • Corsa trasversale orizzontale X: totale 3000 mm (X1 = 2580 mm / X2 = 420 mm)

  • Azionamento: servomotore

  • Velocità massima di traslazione: 4000 mm/s

  • Lato di uscita: parte posteriore della macchina

  • Altezza base fissa circa: 480 mm

• Tramoggia per il materiale

• Regolatore di temperatura con registrazione grafica

• Unità di controllo dell'acqua di raffreddamento: 8 vie, espandibile a 12 vie

• Montaggio della macchina resistente (piedini antivibranti)
