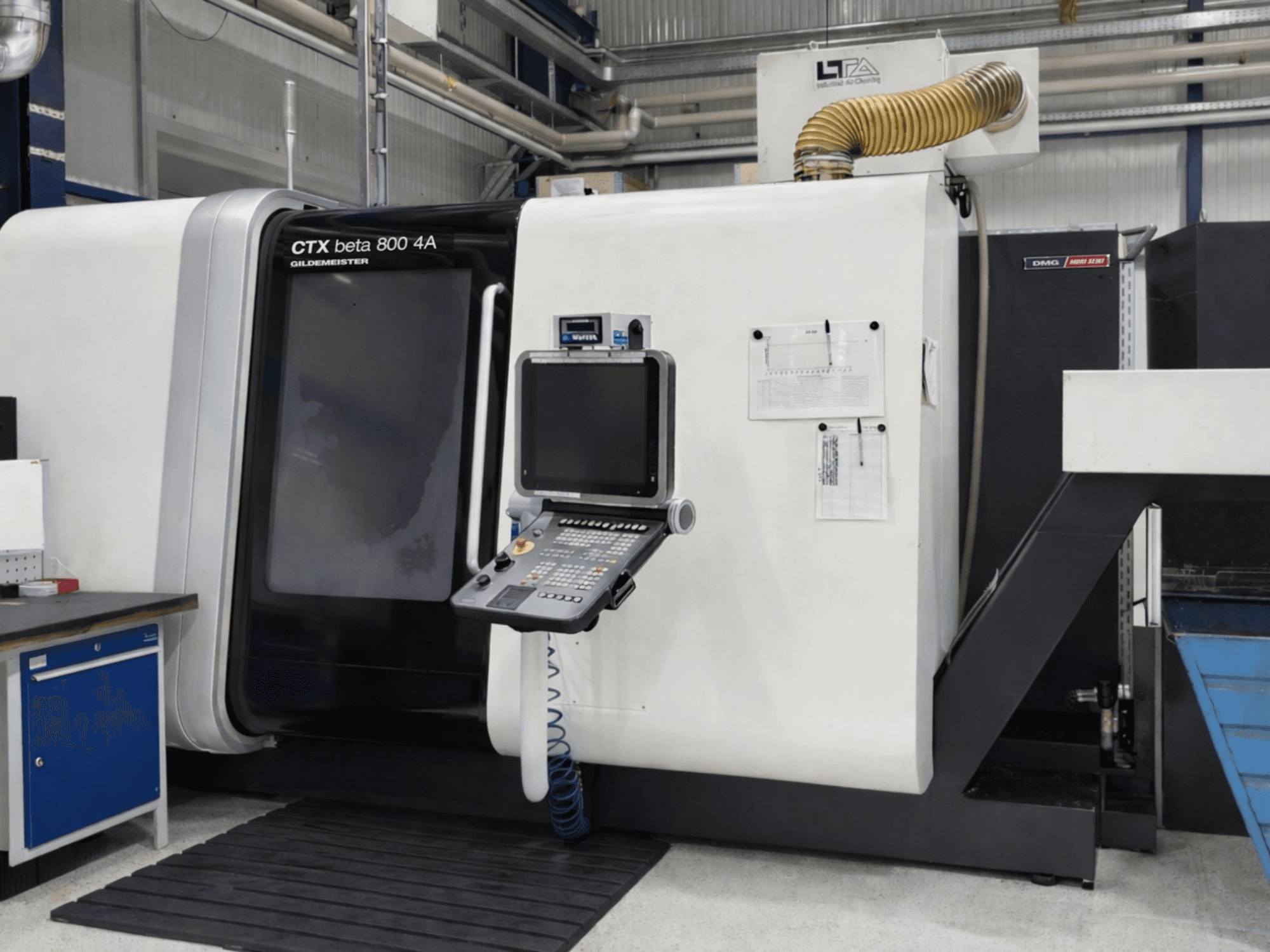

DMG - CTX beta 800 4ADE-TUR-DMG-2013-00004

- Controllo: Siemens 840D Solutionline con ERGOline Control e ShopTurn 3G

- Diametro massimo di tornitura: 340 mm

- Lunghezza massima di tornitura: 735 mm

- Mandrino principale (HS): motore mandrino integrato ISM 102, 40/48 kW (100/40% ED), 0-4000 giri/min, 570/680 Nm

- Contomandrino (GS): motore mandrino integrato ISM 76, 25/32 kW (100/40% ED), 0-5000 giri/min

- Diametro interno del tubo di trazione: 104 mm

- Torrette portautensili: 2 torrette a stella Sauter a 12 posizioni (VDI 40 con interfaccia Trifix, DIN 69880-40)

- Azionamento utensili: 2x azionamento diretto, 40-10.000 giri/min, 14,2 kW, 34 Nm

- Configurazione degli assi: 4 assi di movimento principali (X1, Z1, X2, Z2), 2 assi C con freno idraulico del mandrino (HS + GS), asse Y per slitta 1 e slitta 2 (corsa 40 mm), asse X3 a corsa trasversale a controllo numerico per slitta del contro-mandrino (180 mm)

- Carrello del contro-mandrino: include l’asse X3 a corsa trasversale a controllo numerico (180 mm) con scala lineare e contropunta integrata

- Contropunta: corsa automatica del cannello di 300 mm, forza della contropunta da 1,5 a 6,3 kN, centro rotante MT5

- Sistemi di misura: sistemi di misura diretta (scale in vetro) sugli assi X1, X2 e X3

- Sistema di lubrificazione: serbatoio da 980 litri con filtro a nastro, raffreddatore, opzioni di pressione 8/20/80 bar ed espansione per la torretta 2

- Dotazioni aggiuntive: trasportatore trucioli, carenatura scorrevole elettrica automatica, sistema di misura in-process del pezzo (Renishaw), sistema di monitoraggio collisioni Brankamp CMS, separatore meccanico di nebbia d’olio (1.100 m³/h)
