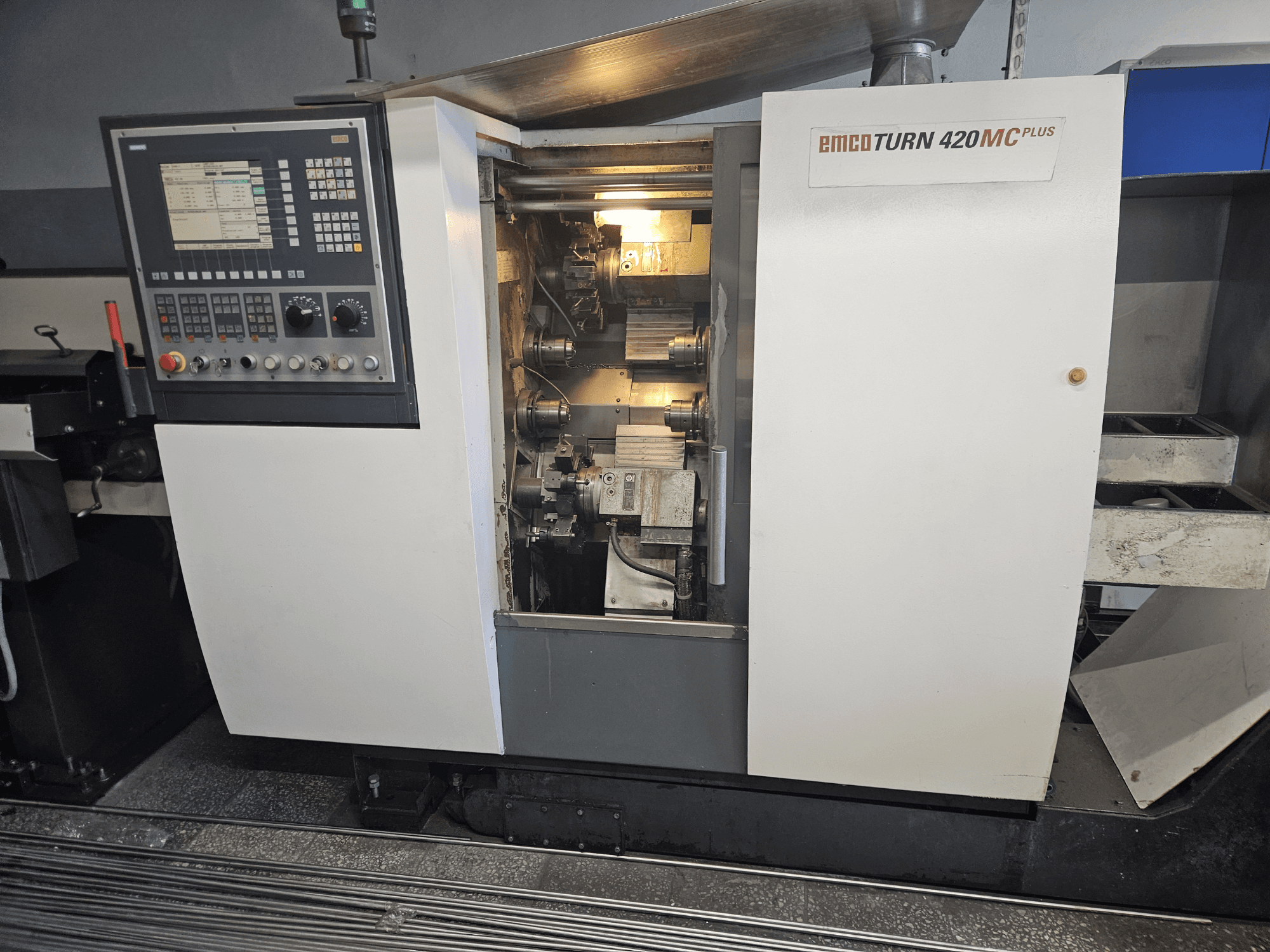

EMCO - Turn 420 MC PlusPL-TUR-EMC-2005-00001

• Condizioni: Molto buone; collegato e pronto per il test

• Specifiche tecniche:

  • Oscillazione sopra la slitta: 160 mm

  • Dal mandrino principale al contro-mandrino: 408 mm

  • Diametro massimo di tornitura: 100 mm

  • Lunghezza massima del pezzo: 600 mm

  • Diametro massimo della barra: 26 mm

• Corsa:

  • X/Z: 78 mm

• Mandrino principale:

  • Coppia massima: 38 Nm

  • Adattatore mandrino: 70 h5

  • Cuscinetto del mandrino (ID anteriore): 60 mm

  • Foro del mandrino: 38 mm

• Contromandrino:

  • Gamma di velocità: 0-5000 giri/min.

  • Coppia: 38 Nm

  • Adattatore mandrino: 70 h5

  • Cuscinetto del mandrino (ID): 60 mm

  • Lunghezza del morsetto (Ø26 mm): circa 100 mm

  • Corsa (Z2): 233 mm

• Asse C:

  • Risoluzione: 0.001°

  • Traslazione rapida: 1000 rpm

  • Posizionamento: 3°

• Potenza dell'azionamento:

  • Potenza: 9 kW

• Cambio utensili:

  • Stazioni utensili: 2 × 12

  • Albero VDI: VDI 16

  • Dimensione utensile (quadrato): 16 × 16 mm

  • Diametro della barra di alesatura: 25 mm

  • Tempo di indicizzazione: 0,4 sec

• Utensili azionati:

  • Gamma di velocità: 0-5000 giri/min

  • Coppia massima: 3 Nm

  • Potenza massima: 1,6 kW

  • Numero di utensili: 2 × 4

• Azionamenti di avanzamento:

  • Traslazione rapida X/Z; X1/Z1: 12/20 m/min

  • Forza di avanzamento X: 3000 N

  • Forza di avanzamento Z: 3000 N

  • Tempo di accelerazione: 0,1 sec

• Sistema di raffreddamento:

  • Capacità del serbatoio: 200 L

  • Potenza della pompa: 0,57 kW

• Consumo di energia:

  • Carico collegato: 15 kVA

  • Pressione di alimentazione: 6 bar

  • Portata di alimentazione: 300 L/h

• Dimensioni:

  • Altezza centrale (superiore/inferiore): 1179 / 1030 mm

  • Ingombro (L × P): 2200 × 1386 mm

Dotazione aggiuntiva

• Set di accessori e portautensili in dotazione
