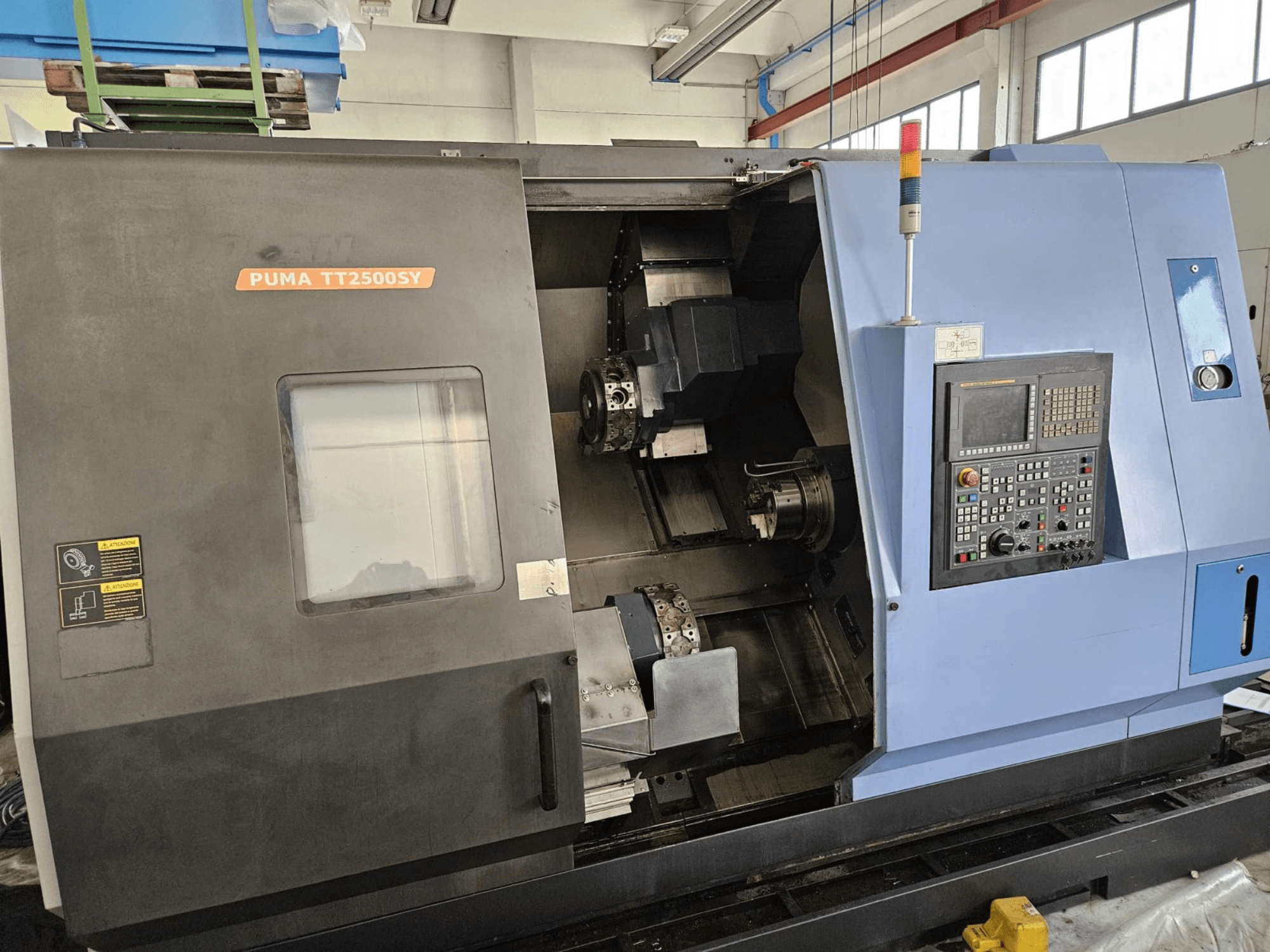

Questo tornio DOOSAN PUMA TT2500SY a 8 assi è stato prodotto nel 2008. Presenta un diametro massimo di tornitura di 390 mm sulla torretta superiore e di 300 mm su quella inferiore, con una lunghezza massima di tornitura di 350 mm. La macchina è dotata di una robusta torretta portautensili a 24 posizioni e di una velocità di avanzamento rapido di 20 m/min sugli assi X1 e X2. Se siete alla ricerca di capacità di tornitura di alta qualità, prendete in considerazione il tornio multimandrino DOOSAN PUMA TT2500SY. Contattateci per ulteriori dettagli.
Panoramica
- marca: DOOSAN
- anno: 2008
- MODELLO: PUMA TT2500SY
- tipo di applicazione: Tornitura
- Località: Italia
- tipo di macchina: Tornio Multi-Mandrino
- marca unità di controllo: FANUC
Informazioni tecniche - DOOSAN PUMA TT2500SY
Unità di controllo
- Marca del controllo: FANUC
- Modello del controllo: Series 31i-MODEL A
Dimensioni
- Altezza macchina: 2480 mm
- Lunghezza macchina: 4050 mm
- Peso macchina: 12700 kg
- Larghezza della macchina: 2210 mm
Movimento
- Numero di assi: 8
Specifiche tecniche
- Contromandrino: Sì
- Utensili azionati: Sì
- Diametro barra max: 76 mm
- Potenza mandrino: 26 kW
- Velocità mandrino: 3500 RPM
Informazioni aggiuntive
Numero di assi: 8 (X1, X2, Z1, Z2, Y, B, C1, C2)
Sbalzo sopra il piano di lavoro: 800 mm
Diametro di rotazione sopra la slitta: 620 mm
Diametro massimo di tornitura: torretta superiore 390 mm; torretta inferiore 300 mm
Diametro di tornitura consigliato: 255 mm
Lunghezza massima di tornitura: 350 mm
Potenza motore mandrino principale/sinistro (30 min / cont): 26 / 22 kW
Punta del mandrino principale/sinistro: ASA A2-8
Velocità massima mandrino destro/ausiliario: 3500 giri/min
Potenza motore mandrino destro/ausiliario (30 min / continuo): 26 / 22 kW
Punta del mandrino destro/ausiliario: ASA A2-8
Indicizzazione asse C (C1 e C2): 360° con incrementi di 0,001°
Corsa torretta superiore (X1/Z1/Y): 255 / 800 / 120 mm (±60 mm Y)
Corsa torretta inferiore (X2/Z2): 190 / 900 mm
Corsa dell’asse B del sub-mandrino: 810 mm
Avanzamento rapido (X1/X2): 20 m/min
Avanzamento rapido (Z1/Z2/B): 24 m/min
Avanzamento rapido (Y): 7,5 m/min
Stazioni della torretta: 24 in totale (12 superiori + 12 inferiori)
Tipo di utensili/interfaccia: BMT65P
Tempo di indicizzazione: 0,2 s
Velocità mandrino utensile rotante: 4000 giri/min
Potenza del motore dell’utensile rotante (15 min / cont.): 5,5 / 1,5 kW
Alimentazione elettrica della macchina: 95,77 kVA
Dotazione aggiuntiva
Trasportatore trucioli
Vari portautensili statici
Portautensili rotanti motorizzati
Mandrini su entrambi i mandrini
*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
