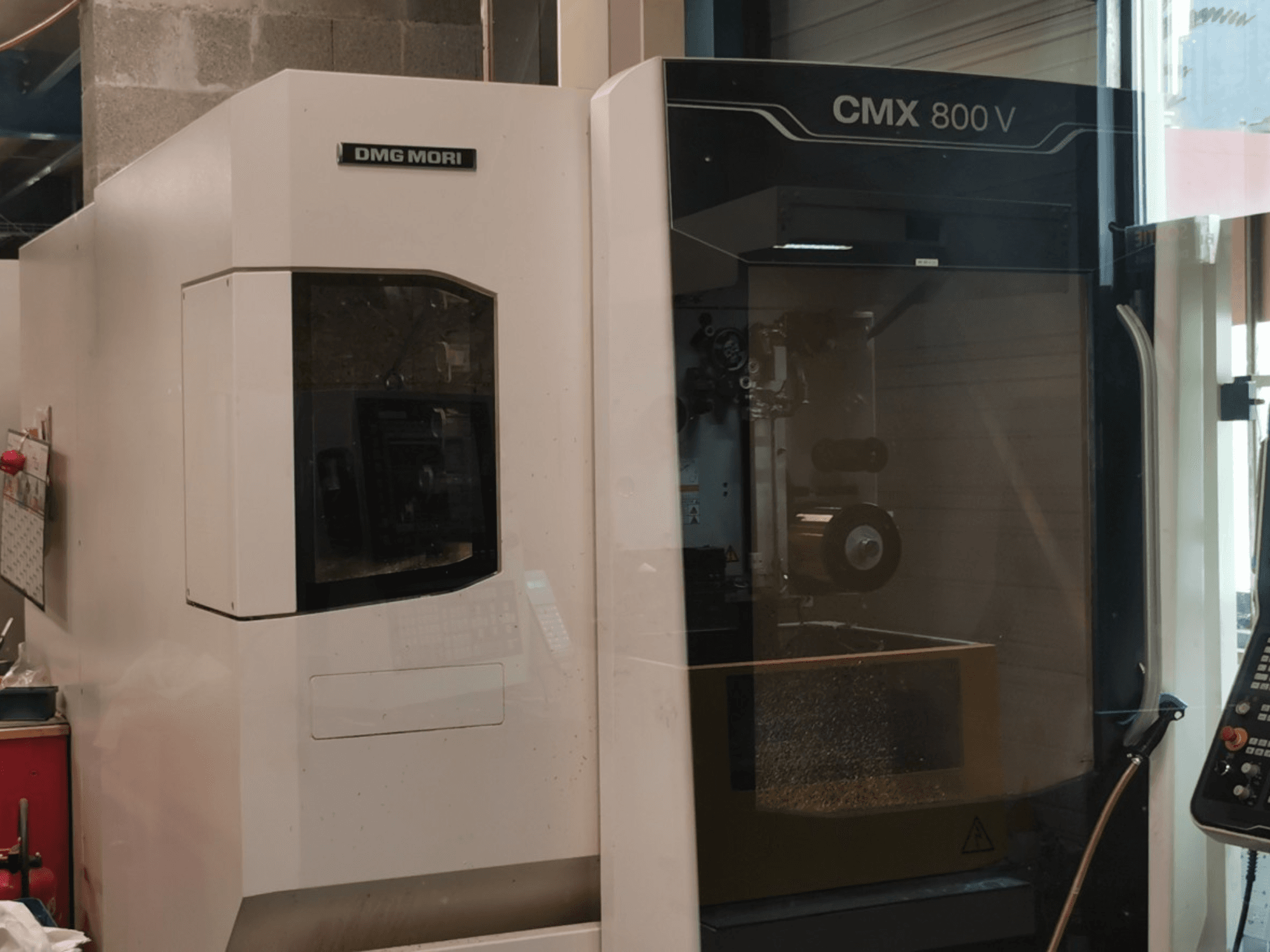

DMG Mori Seiki - CMX 800 VCH-MIL-DMG-2017-00001

- Controllo CNC: HEIDENHAIN TNC 620 (pannello di controllo SLIMline / PC MC 7420D con schermo + tastiera TE 715D)

- Superficie di serraggio del tavolo: 1.100 x 560 mm

- Carico massimo del tavolo (al centro): 800 kg

- Altezza di carico del tavolo (dal pavimento al bordo superiore): 850 mm

- Scanalature a T: 4 / 18H12 (distanza tra le scanalature: 100 mm; 1 scanalatura di riferimento: 18H7)

- Intervallo di velocità del mandrino: 20 – 12.000 giri/min

- Potenza di azionamento del mandrino (40% ED / 100% ED): 13 kW / 9 kW

- Coppia del mandrino (40% ED / 100% ED): 82 Nm / 54 Nm

- Cono utensile / Interfaccia: SK40 (DIN 69871 / DIN 69872 Forma A/B con perno di trazione)

- Forza di serraggio utensile: 10 kN (SK40 / BT40)

- Capacità del magazzino utensili: 30 posti (tipo a catena)

- Diametro massimo dell’utensile (con utensili adiacenti): 80 mm

- Diametro massimo dell’utensile (con tasche adiacenti libere): 125 mm

- Lunghezza massima dell'utensile (dal nasello del mandrino): 300 mm

- Peso massimo dell'utensile (cambio utensili automatico): 8 kg

- Carico totale massimo del magazzino: 240 kg

- Azionamenti di avanzamento: servomotori CA sugli assi X, Y e Z

- Velocità di traslazione rapida (X / Y / Z): 30 / 30 / 30 m/min

- Intervallo di velocità di avanzamento (X, Y, Z): fino a 20.000 mm/min

- Risoluzione di misurazione della posizione: 1 µm

- Incertezza di posizionamento P (VDI/DGQ 3441): 6 µm

- Gestione dei trucioli: trasportatore a raschiatore integrato (banda raschiante, serbatoio del refrigerante da 220 L, pompa da 20 L/min a 5 bar)

- Alimentazione esterna di refrigerante e aria: ugelli esterni regolabili per il refrigerante e aria di soffiaggio (M25)

- Pulizia interna: pistola di risciacquo dell’area di lavoro (pistolet de rinçage)

- Spostamento manuale degli assi: volantino elettronico (HR 510FS)

- Accesso / Autorizzazione di sicurezza: selettore di modalità elettronico DMG MORI SMARTkey

- Potenza apparente: 32 kVA

- Tensione nominale di alimentazione: 400 V CA ±10% (3/N/PE)

- Frequenza di rete: 50/60 Hz

- Tensione di comando: 230 V CA / 24 V CC

- Corrente a pieno carico (In max): 52 A

- Fusibile principale: 63 A

- Capacità di interruzione in caso di cortocircuito (Ics): 0,63 kA

- Peso base della macchina: circa 5.400 kg

- Peso del trasportatore dei trucioli: 500 kg
