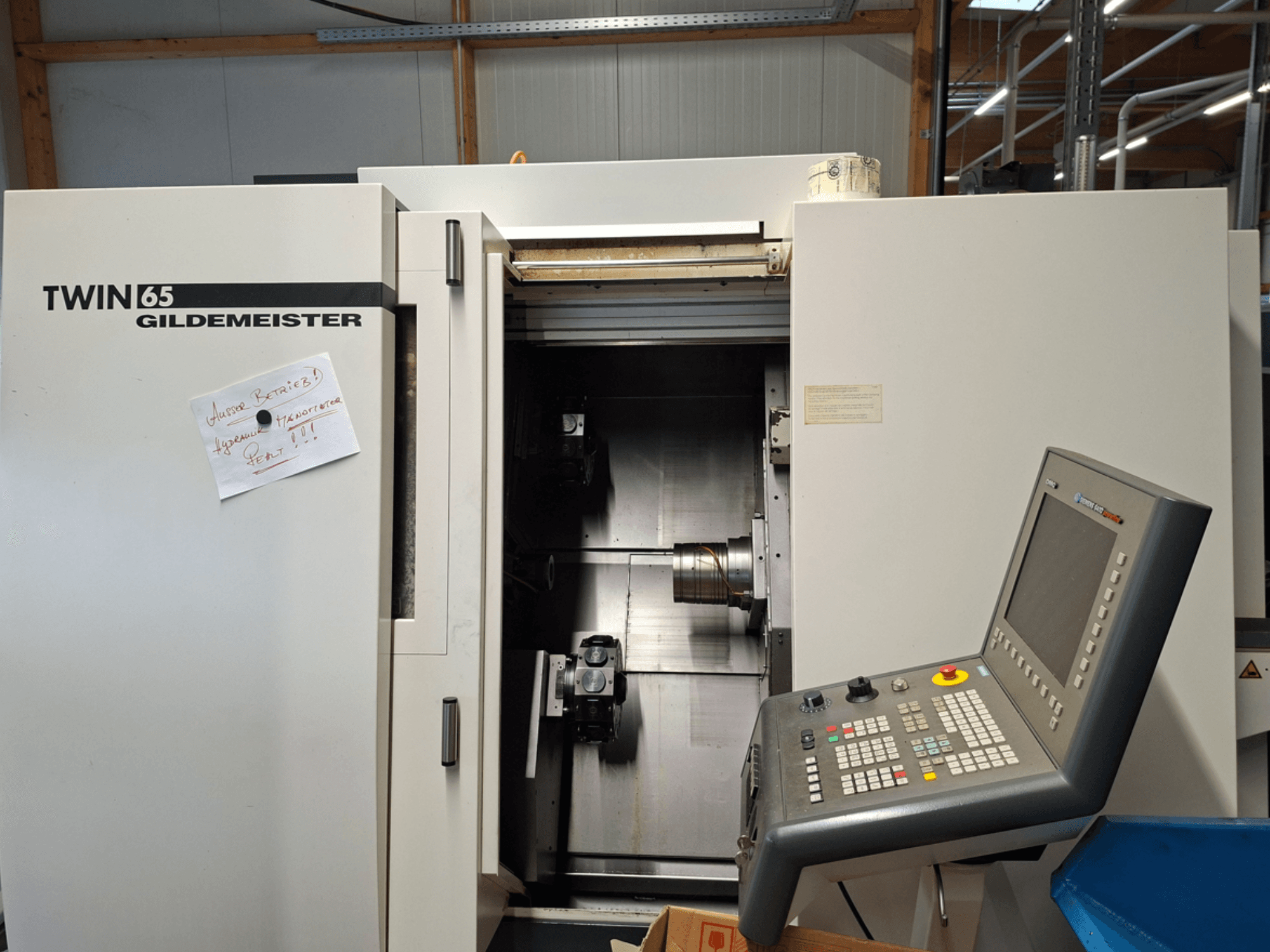

DMG - TWIN 65 Rg1AT-TUR-DMG-2013-00001

• Configurazione/caratteristiche:

  • 2 slitte trasversali

  • 2 torrette a stella, 12 stazioni ciascuna, con utensili vivi

  • Mandrini e contromandrini principali

  • 2 azionamenti utensili

  • 2 assi C e 1 asse Y

• Mandrino sinistro (principale):

  • Diametro del mandrino: 150 mm

  • Flangia del mandrino: 140 h5 mm

  • Foro del mandrino: 79 mm

  • Diametro del cuscinetto anteriore: 165 mm

  • Potenza: 15 kW (100% ED) / 20 kW (40% ED)

  • Coppia: 120 Nm (100% ED) / 160 Nm (40% ED)

  • Gamma di velocità: 25-5600 giri/min

• Mandrino destro (contro/sub):

  • Diametro mandrino: 150 mm

  • Flangia del mandrino: 140 h5 mm

  • Foro del mandrino: 79 mm

  • Diametro cuscinetto anteriore: 165 mm

  • Coppia: 120 Nm (100% ED) / 160 Nm (40% ED)

• Assi/percorsi:

  • Slitta 1: X 220 mm, Z 320 mm, Y ±30 mm

  • Slitta 2: X 120 mm, Z 345 mm

  • Slitta 3: Corsa 145 mm

• Torrette/attrezzature:

  • Torretta 1: 12 stazioni, VDI 25 (DIN 69880), utensile vivo fino a 6000 giri/min, 3,8 kW (40% ED)

  • Torretta 2: 12 stazioni, VDI 25 (DIN 69880), utensile vivo fino a 6000 giri/min, 3,8 kW (40% ED)

• Equipaggiamento/opzioni sulla macchina:

  • Bloccaggio differenziale per il mandrino principale

  • Bloccaggio differenziale per il contromandrino

• Verniciatura/contenitore (standard Gildemeister):

  • Cabina della macchina e porta dell'area di lavoro: Bianco calcite (RAL 9010)

  • Convogliatore trucioli: Grigio titanio (RAL 7016)

  • Cappa del convogliatore trucioli: Bianco calcite (RAL 9010)

  • Base della macchina e quadro elettrico: Grigio titanio (RAL 7016)

Dotazione aggiuntiva

• Convogliatore di trucioli (con cappa)

• Pacchetto di lavorazione barre RG 1:

  • Dispositivo di prelievo dei pezzi con carrello a controllo NC

  • Braccio di presa ad azionamento idraulico, pinza ad azionamento pneumatico

  • 1 set di ganasce di presa (grezze)

  • Nastro trasportatore

  • Capacità: Ø 6-65 mm, lunghezza circa 300 mm; max. 3,5 kg (4,5 kg per TWIN 65)

• Predisposizione/collegamento per caricatore di barre o caricatore di barre

• Pistola di spruzzatura del refrigerante

• Spia DMG, a 4 vie (luce di pila)

• Collegamento elettrico/meccanico per il separatore di nebbie d'olio

• Funzionamento automatico della cappa scorrevole

• Pressostato EDS per dispositivo di bloccaggio

• DMG Netservice (a bordo)

• "Luce verde per la vostra macchina" preinstallata sull'unità di controllo (stato/indicatore)
