LICON - LiFLEX II 766 i3 DT B22 AT-TUR-LIC-2016-00001

Dati tecnici

• Tipo di macchina: Centro di lavoro orizzontale a doppio mandrino

• Unità di controllo: Siemens SINUMERIK 840D sl

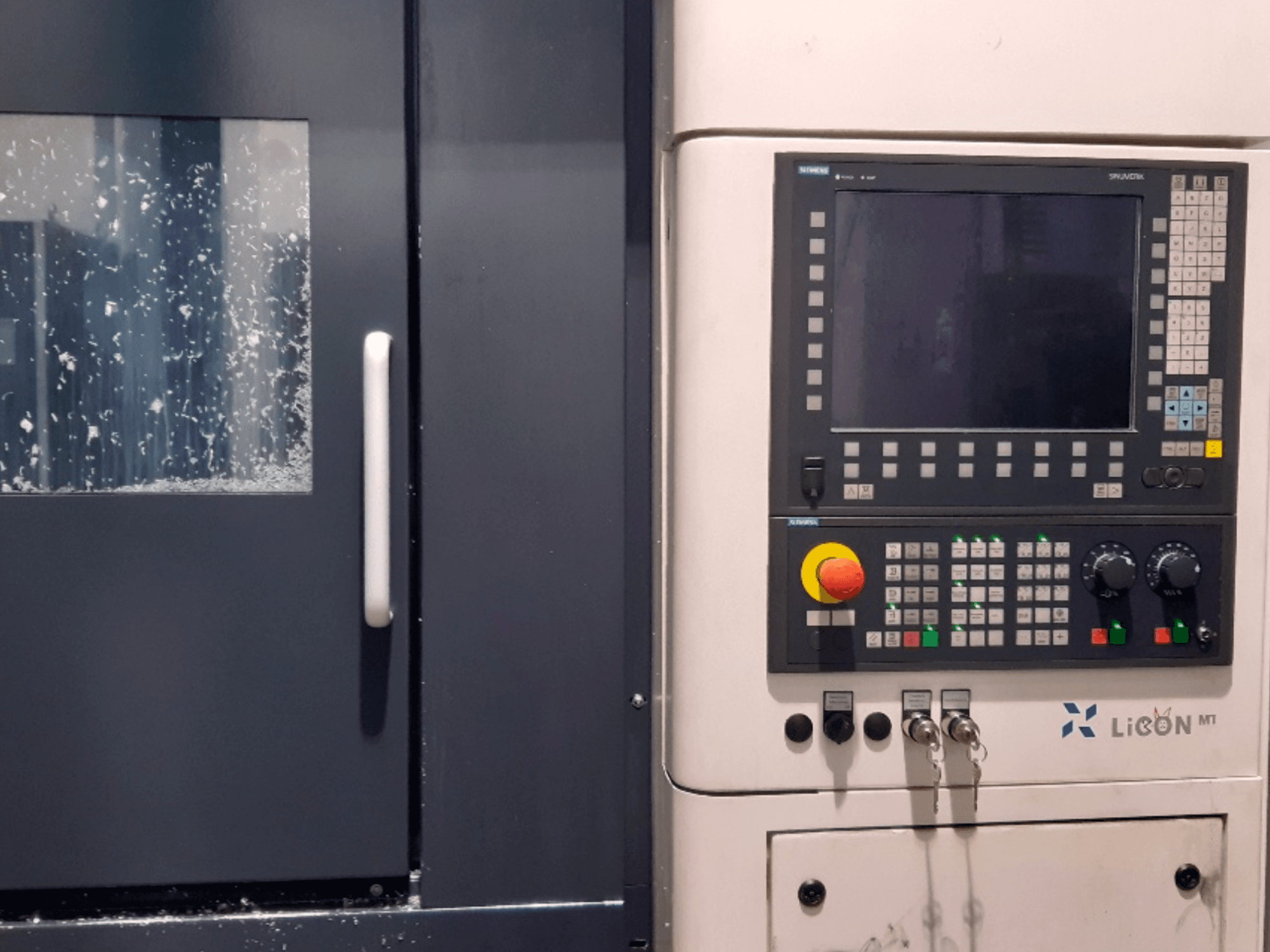

• Pannello operatore: Siemens OP15T con TCU integrato

• Modalità ECO

• Diagnostica remota (router eWON)

• Interfaccia PROFIBUS per il caricamento automatico dei pezzi

• Colonnina di segnalazione (LED a 3 colori)

Corsa

• Corsa dell’asse X: 750 mm

• Corsa dell’asse Y: 660 mm

• Corsa dell'asse Z1: 650 mm

• Corsa sull'asse Z2: 650 mm

Corsa rapida

• Asse X: 60 m/min

• Asse Y: 60 m/min

• Assi Z1/Z2: 90 m/min

Prestazioni degli assi

• Accelerazione asse X: 6 m/s²

• Accelerazione asse Y: 6 m/s²

• Accelerazione assi Z1/Z2: 9 m/s²

• Forza di avanzamento X: 15.000 N

• Forza di avanzamento Y: 15.000 N

• Forza di avanzamento Z1/Z2: 10.000 N

• Precisione di posizionamento: 8 µm

Mandrino

• Numero di mandrini: 2

• Mandrini con motore di precisione

• Portautensili: HSK-A63 (DIN 69893-1)

• Velocità del mandrino: 12.000 giri/min

• Potenza del mandrino: 37 kW (40% ED)

• Coppia del mandrino: 85 Nm (40% ED)

• Coppia massima: 100 Nm

• Trasmissione diretta

Assi / Sistema di rotazione

• 2 assi B a controllo numerico

• 2 assi rotativi NC (assi A)

• Campo di rotazione: 0°–180°

• Tempo di rotazione (0°–180°): circa 5 s

Tecnologia

• Assi X, Y e Z indipendenti per entrambi i mandrini

• Sistema di misurazione diretta separato per ciascun asse

• Campo di correzione indipendente dell’asse Z: 5 mm

Magazzino utensili

• 96 postazioni utensili (2 × 48)

• Lunghezza massima utensile: 400 mm

• Diametro massimo dell'utensile (con alloggiamenti adiacenti occupati): 80 mm

• Diametro massimo dell'utensile (scomparti adiacenti liberi): 250 mm

• Peso massimo dell’utensile: 20 kg

Lubrificazione

• Lubrificazione centrale automatica

• Trasporto fluido a 5 canali (olio o aria)

Raffreddamento / Fluido refrigerante

• 70 bar di refrigerante attraverso il mandrino

• Capacità serbatoio refrigerante: 2.300 l

• Portata del refrigerante: 400 l/min

• Pompa ad alta pressione: 15 kW

• Rabbocco automatico del liquido di raffreddamento

• Sistema di pulizia del refrigerante

• Raffreddamento ad acqua

• Temperatura dell'acqua di raffreddamento: 22 °C

• Portata dell'acqua di raffreddamento: 800 l/h

Gestione dei trucioli

• Trasportatore di trucioli a raschietto

• Altezza di scarico del trasportatore di trucioli: < 1.150 mm

• Predisposizione per la lavorazione a secco

• Compatibile con MMS (lubrificazione a quantità minima)

Dati elettrici

• Alimentazione: 400 V / 50 Hz

• Tensione di comando: 24 V CC

• Carico allacciato: 150 kW

Caratteristiche aggiuntive

• Interfaccia per il caricamento automatico dei pezzi

• Cambio utensili automatico

• Carpassa chiusa

• Illuminazione della macchina

• Attrezzatura pneumatica

• Sistema di monitoraggio energetico

• Collegamenti automatici dei supporti

• Progettazione modulare della macchina

Ulteriori informazioni

• Mandrino motore 11 sostituito nella settimana 19/2024

• Motore mandrino 12 sostituito nella settimana 24/2023
