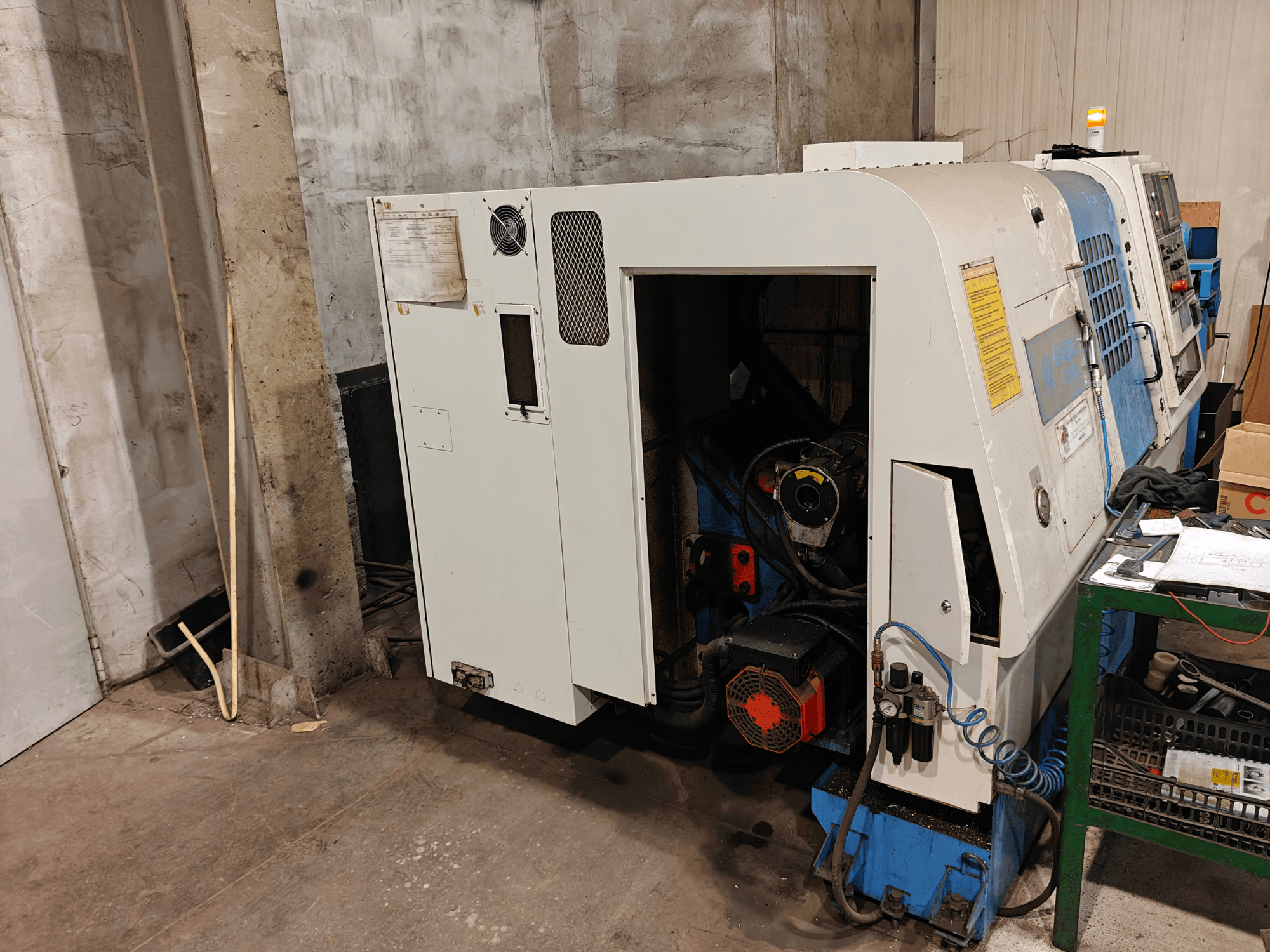

Dugard - EAGLE 200PL-TUR-DUG-2005-00001

Capacità

• Diametro massimo di tornitura: 280 mm

• Lunghezza massima di tornitura: 508 mm

Corse e rapide degli assi

• Potenza del motore dell'asse Z: 1,4 kW (1,8 HP)

• Velocità rapida dell'asse Z: 30 m/min

• Potenza del motore dell'asse X: 1,4 kW (1,8 CV)

• Velocità rapida asse X: 30 m/min

Mandrino

• Foro del mandrino: ø62 mm

• Capacità della barra: ø52 mm

• Attacco/tampone del mandrino: ASA A2-6

• Angolo conico (conicità): 1/20

Utensili/Torretta

• Tipo di torretta: A serraggio idraulico

• Numero massimo di utensili: 10

• Diametro dell'utensile di alesatura / numero di scanalature: ø32 mm / 5

• Dimensione del gambo dell'utensile di tornitura / numero di scanalature: 20 mm × 20 mm / 5

Contropunta

• Tipo di contropunta: Fisso

• Conicità della contropunta: MK4

• Diametro del manicotto: ø75 mm

• Corsa della bussola: 425 mm (nota: sotto indicata anche come 100 mm, come previsto)

• Corsa della bussola della contropunta: 100 mm (come previsto)

Dimensioni e peso

• Altezza del piano di lavoro al centro del mandrino: 900 mm

• Distanza tra il piano di lavoro e il centro del mandrino: 290 mm

• Ingombro: 3429 mm × 2569 mm
