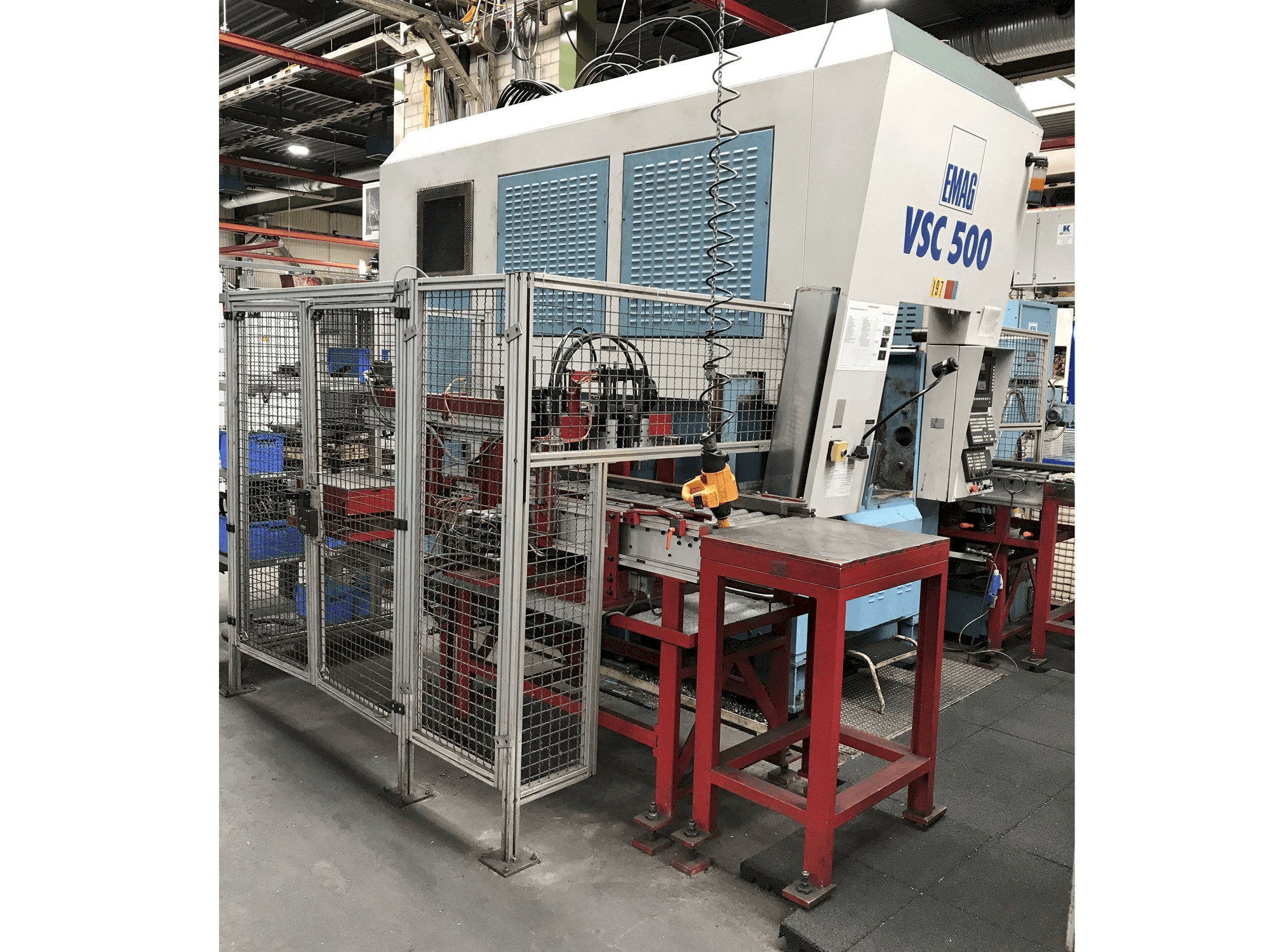

Vista frontale della macchina EMAG VSC 500

Grazie per la visita

Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.

Vedi tutte le macchine simili

Vedi macchine simili

EMAG VSC 500

Galleria foto

EMAG - VSC 500DE-TUR-EMA-1998-00001

Venduta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

Mostra in lingua originale

Questo tornio EMAG VSC 500 è stato prodotto nel 1998. Viene azionato con un'unità di controllo SIEMENS Sinumerik 840 D con display 14''. Questa macchina a 2 assi può lavorare con una velocità del mandrino fino a 3400 rpm e un diametro di oscillazione 520 mm.

Panoramica

marca: EMAG
anno: 1998
MODELLO: VSC 500
Ore di esercizio: 0
tipo di applicazione: Tornitura
Località: Germania
tipo di macchina: Tornio verticale
marca unità di controllo: SIEMENS

Informazioni tecniche - EMAG VSC 500

Informazioni generali

Lunghezza macchina: 1800 MM
Larghezza macchina: 4050 mm
Altezza macchina: 4250 MM
Peso della macchina: 12000 KG

Sistema di controllo

Modello: Sinumerik 840 D
Marca: SIEMENS

Trasmissione principale

Numero di mandrini: 1
Intervallo di velocità del mandrino: 3400 1/MIN
Potenza motore mandrino: kW 71
Cono di adattamento: DIN 55026 size 11
Numero di assi: 2

Movimento

Movimento ASSE-X: 1000 MM
Forza di avanzamento ASSE-X: 18 kN
Corsa rapida ASSE-X: 45 m/min
Movimento ASSE-Z: 400 MM
Forza di avanzamento ASSE-Z: 18 kN
Corsa rapida ASSE-Z: 30 m/min

Media

Collegamento elettrico principale: 400 V 50 Hz
Trasportatore di trucioli: Si

Informazioni aggiuntive

Vantaggi della macchina

Vantaggi qualitativi della macchina

Gambo cilindrico din 69880 gambo a 12 pieghe Ø 50 mm
Tensione di controllo - corrente continua 24 v
Tensione di controllo - corrente alternata 230 v
Diametro del pezzo da lavorare 440 mm
Altezza del pezzo da lavorare 250 mm
Altezza di scarico 1250 mm
Dimensioni (con automazione): lunghezza 4500 mm; larghezza 4000 mm; altezza 4250 mm

Vantaggi tecnici della macchina

Unità di controllo con plc-s7-300 integrato
Diametro del mandrino 500 mm
Diametro di oscillazione 520 mm
Tempo di caricamento 8-12 sec
Cuscinetto del mandrino -Ø anteriore 160 mm
Motore trifase 40% ed 45 kw
Piena potenza dalla velocità del mandrino 900 rpm
Coppia massima 480 nm
Coppia 40% ed 750 nm
Vite a sfera in x e z 50 mm

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.
