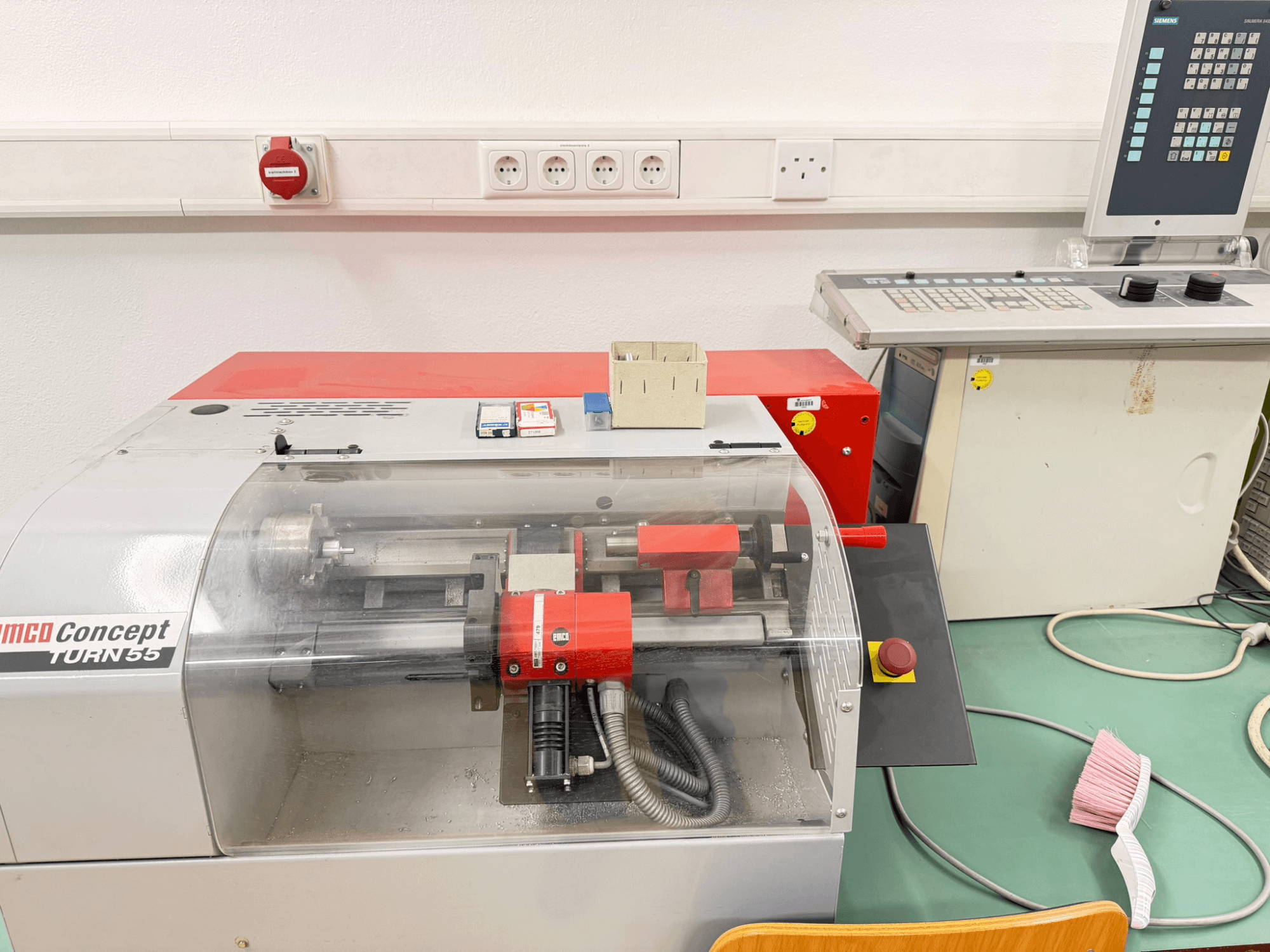

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

Area di lavoro

• Letto basculante: 130 mm

• Spostamento sulla slitta trasversale: 60 mm

• Diametro massimo di tornitura: 52 mm

• Lunghezza massima del pezzo: 215 mm

Mandrino/Appoggio

• Attacco mandrino: standard di fabbrica

• Foro del mandrino: 16 mm

• Diametro del mandrino: 74 mm

• Foro passante nel mandrino: 15 mm

• Diametro mandrino automatico: 76 mm

• Gradini di velocità meccanica: 2

• Coppia massima: 14 Nm

Utensili

• Posizioni della torretta portautensili: 8

• Portautensili (interno/esterno): 4/4

• Dimensione del gambo dell'utensile: 12 x 12 mm

• Diametro della barra di alesatura: 10 mm

Avanzamenti/Azionamenti/Precisione

• Azionamenti di avanzamento: Motori passo-passo trifase; risoluzione 0,0005 mm

• Traslazione rapida X/Z: 2 m/min

• Avanzamento di lavoro X/Z: 0-2 m/min

• Forza di avanzamento X/Z: 1000 N

• Scarto di posizione X: 0,008 mm

• Scarto di posizione Z: 0,008 mm

Contropunta

• Corsa del cannotto: 35 mm

• Diametro cannotto: 22 mm

• Conicità: MK1

• Corsa della contropunta automatica: 15 mm

Lubrificazione

• Guide: olio

• Altri punti di lubrificazione: grasso

Pneumatica

• Pressione di alimentazione: 6 bar

• Connessione: 10 mm

Alimentazione elettrica

• Alimentazione: 115/230 V

• Tolleranza di tensione: +5/-10 %

• Frequenza: 50/60 Hz

• Fusibile massimo: 12 A

Dimensioni/Peso/Rumore

• Altezza dell'asse dal pavimento: 320 mm

• Ingombro: 840 x 695 mm

• Livello di pressione sonora: 65 dB(A)

Leggera corrosione sui componenti della macchina (comune per macchine simili)

Torretta portautensili a 4+4 stazioni

Contropunta MK1 comprensiva di cannotto e punta centrale

Mandrino a 3 griffe installato, nessun set di griffe aggiuntivo in dotazione

Pinze di serraggio disponibili, ma nessun mandrino a pinza

Nessun mandrino per trapano (MK1) e nessuna punta per trapano in dotazione

Utensili disponibili come mostrato nelle immagini

Chiave a brugola da 5,5 mm inclusa

Controllo di tornitura/fresatura Siemens Sinumerik 810/840D (PC e CD)

Chiave di licenza inclusa, probabilmente trasferibile

Manuale operativo e documentazione della macchina inclusi

Supporti dati inclusi
