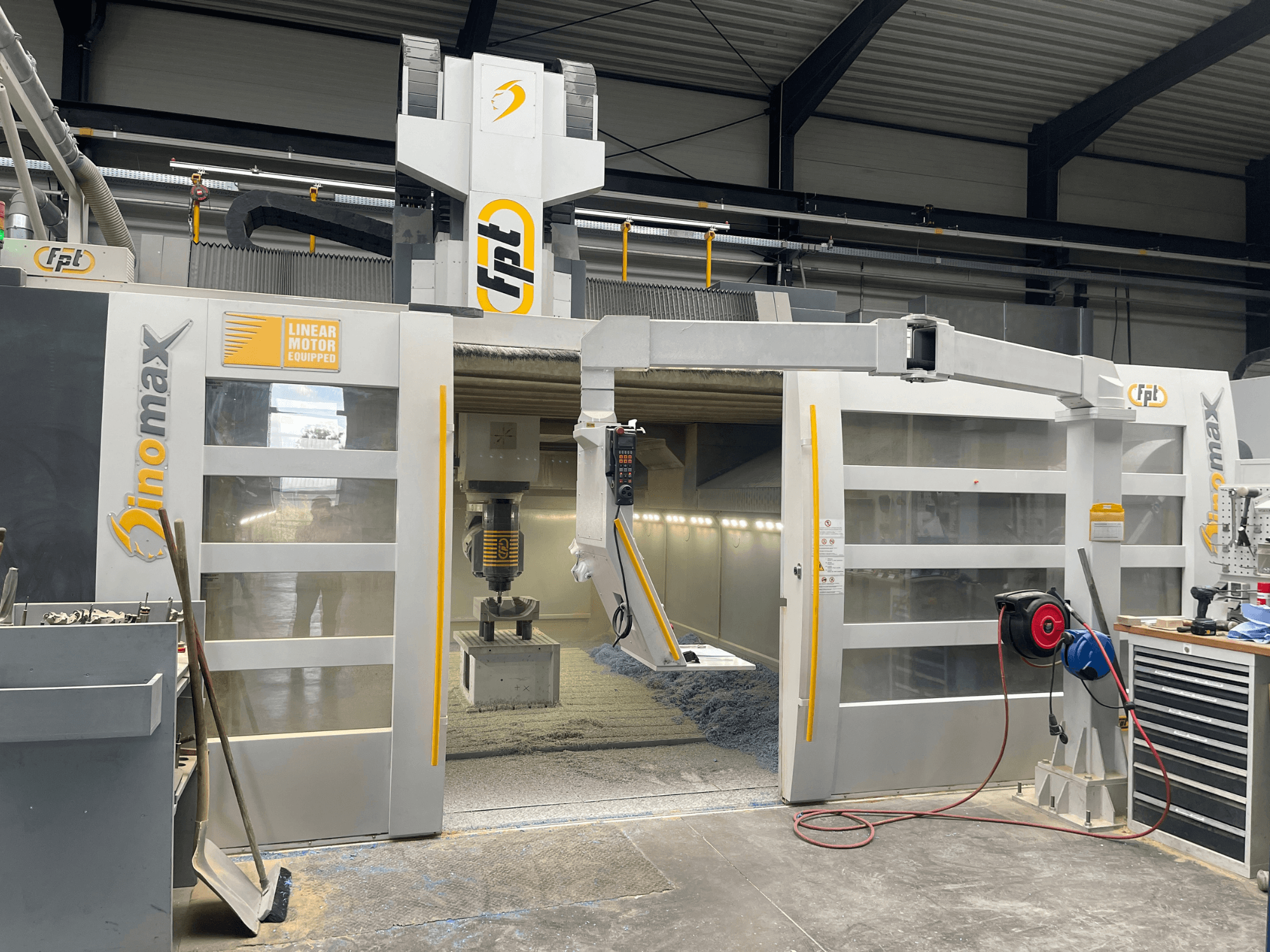

Fresatrice a portale FPT DINOMAX vista frontalmente, con dettagli relativi al motore lineare, all’area di lavoro e al pannello di controllo.

Grazie per la visita

Questa macchina è stata venduta di recente. Controlla le macchine simili disponibili o inviaci una richiesta.

Vedi tutte le macchine simili

Vedi macchine simili

FPT DINOMAX

Galleria foto

FPT - DINOMAX DE-MIL-FPT-2022-00001

Venduta

Hai altre domande? Contattaci!

Borja Garcia

+34 679 019 350

b.garcia@gindumac.com

Contatta su Whatsapp

GINDUMAC
Prodotti
Macchine utensili
➤ FPT DINOMAX usata - Fresatrice a portale in vendita | gindumac.com

Mostra in lingua originale

Questa fresatrice a portale FPT DINOMAX a 5 assi è stata prodotta nel 2022. Presenta una corsa impressionante dell’asse X di 4000 mm, una corsa dell’asse Y di 2700 mm e una corsa dell’asse Z di 1300 mm. La macchina è dotata di un robusto piano di lavoro di dimensioni 2500 x 4000 mm con una capacità di carico di 15 t/m². Se siete alla ricerca di capacità di fresatura di alta qualità, prendete in considerazione la fresatrice a portale FPT DINOMAX che abbiamo in vendita. Contattateci per ulteriori dettagli.

Panoramica

marca: FPT
anno: 2022
MODELLO: DINOMAX
Ore di esercizio: 14089
tipo di applicazione: Fresatura
Località: Germania
tipo di macchina: Fresatrice Gantry
marca unità di controllo: HEIDENHAIN

Informazioni tecniche - FPT DINOMAX

Unità di controllo

Marca del controllo: HEIDENHAIN
Modello del controllo: TNC 640

Movimento

Numero di assi: 5
Corsa asse X: 4000 mm
Corsa asse Y: 2700 mm
Corsa asse Z: 1300 mm

Specifiche tecniche

Velocità mandrino: 10000 RPM

Informazioni aggiuntive

- Versione del software NC: 340590 11 SP5 Hotfix 1

- Ore di funzionamento del controllo: 16.539 ore

- Tempo di funzionamento della macchina: 14.089 ore

- Tempo di esecuzione del programma: 6.549 ore

- Ore di funzionamento del motore del mandrino 1: 0 ore

- Ore di funzionamento del motore del mandrino 2: 3.627 ore

- Ore di funzionamento dell'accessorio della testa 1: 5.768 ore

- Ore di funzionamento dell'accessorio 2 della testa: 4.343 ore

- Corsa longitudinale (asse X): 4.000 mm

- Corsa trasversale (asse Y): 2.700 mm

- Corsa verticale (asse Z): 1.300 mm

- Avanzamento rapido massimo sull'asse X: 50 m/min

- Avanzamento rapido massimo sull'asse Y: 50 m/min

- Avanzamento rapido massimo sull'asse Z: 35 m/min

- Avanzamento massimo di lavoro sull'asse X: 40 m/min

- Avanzamento di lavoro massimo sull'asse Y: 40 m/min

- Avanzamento di lavoro massimo sull'asse Z: 25 m/min

- Dimensioni del piano di lavoro: 2500 x 4000 mm

- Altezza del piano: 300 mm

- Portata del piano: 15 t/m²

- Larghezza e distanza delle scanalature a T: 22 mm (DIN 650 H12), passo di 250 mm

- Potenza massima installata: 177 kVA

- Corrente massima richiesta: 235 A

- Portata pneumatica richiesta: 400 Nl/min

- Pressione pneumatica di esercizio: 6 bar

- Tensione di esercizio: 400 V 50 Hz

- Peso della macchina: 66.650 kg

- Campo di rotazione dell'asse C con 4° asse di coppia integrato: +/-270°

- Velocità massima dell’asse C integrato: 30 giri/min

- Campo di rotazione dell’asse A della testa di fresatura universale TUDX 50°: +/-180°

- Elettromandrino HSK-A100 (10.000 giri/min): 45 kW / 55 kW (S1/S6), 246 Nm / 301 Nm (S1/S6)

- Mandrino ad alta frequenza HSK-A63 EMPT2230-H63 (22.000 giri/min): 30 kW / 37 kW (S1/S6), 90 Nm / 110 Nm (S1/S6)

- Capacità del cambio utensili: magazzino a catena per 128 utensili (HSK-A100 x 40, HSK-A63 x 88)

- Lunghezza massima utensile: 700 mm (HSK-A100), 400 mm (HSK-A63)

- Peso massimo utensile: 25 kg (HSK-A100), 10 kg (HSK-A63)

- Capacità del serbatoio del refrigerante: 1500 litri

- Sistema di lubrificazione ad alta pressione interno/esterno (IKZ/ÄKZ): 70 bar / 30 l/min

- Caratteristiche aggiuntive: assi X e Y azionati da motori lineari, sonda wireless Renishaw RMP60M, sistema di misurazione laser degli utensili, integrazione con il sistema MARES 4.0+, copertura a soffietto, protezioni interne in acciaio inossidabile, trasportatori di trucioli

*Ci possono essere differenze tra i dati indicati e i valori reali, questo dovrebbe essere confermato dal rappresentante di vendita.

** La fornitura standard comprende esclusivamente la macchina base. Gli accessori e le apparecchiature periferiche sono confermati espressamente solo durante il processo di acquisto, mediante accordi vincolanti.
