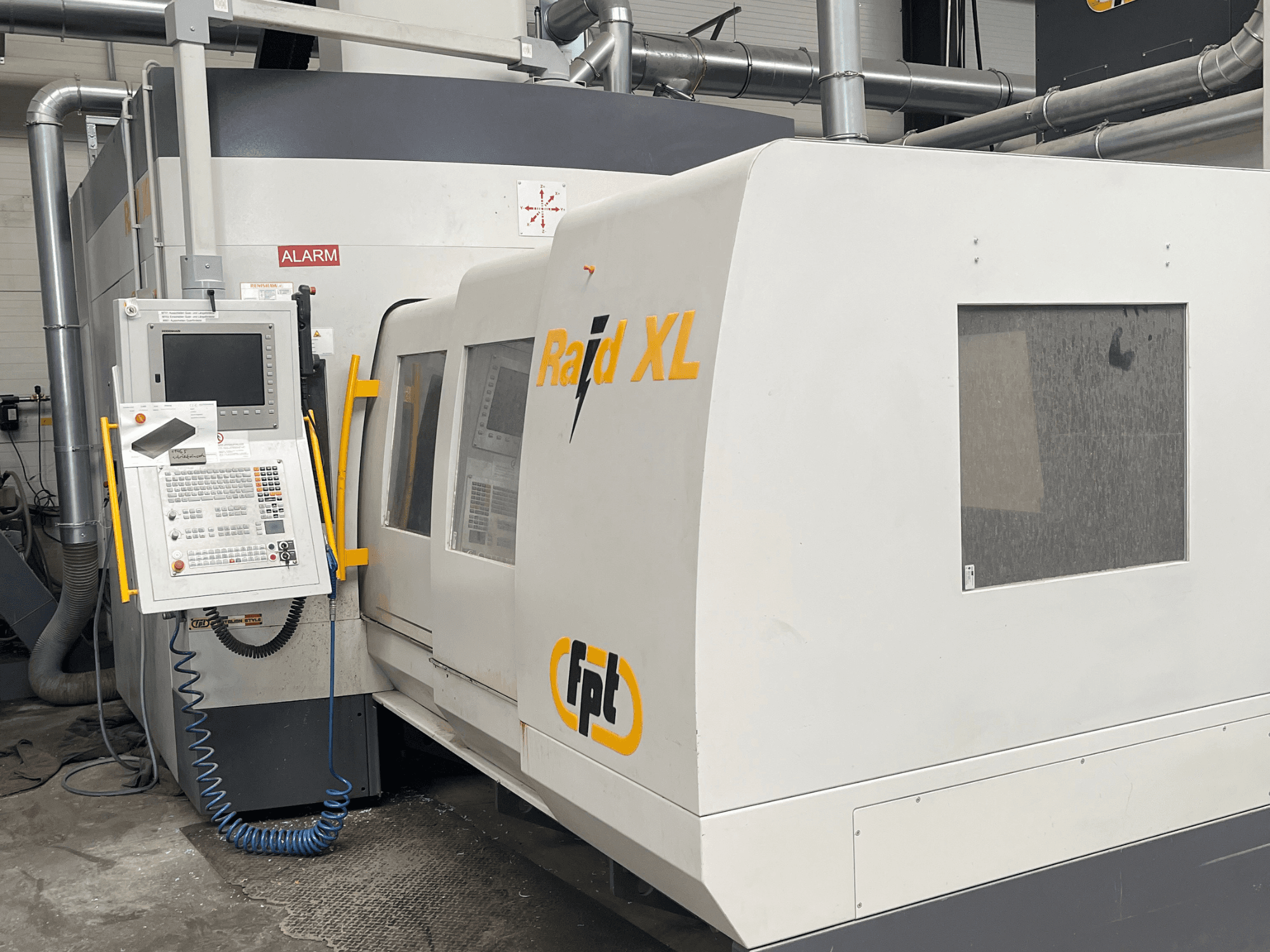

FPT - Raid XLDE-MIL-FPT-2021-00002

- Dimensioni del tavolo: 1100 x 2000 mm

- Portata del piano: 3300 kg (carico centrale e uniformemente distribuito)

- Scanalature a T: 11 scanalature a T, larghezza 18 mm (H11), passo 100 mm

- Tipo di mandrino: mandrino verticale ad alta frequenza (TVS18)

- Intervallo di velocità del mandrino: fino a 18.000 giri/min

- Potenza del mandrino (S1/S6): 18 kW / 22 kW

- Coppia del mandrino (S1/S6): 80 Nm / 100 Nm

- Cono utensile: HSK-A63 DIN 69893

- Cambiautensili: cambiautensili automatico a catena (RVATC30H), 30 posizioni

- Lunghezza massima dell’utensile: 300 mm

- Diametro massimo dell’utensile: 80 mm

- Peso massimo dell'utensile: 10 kg

- Unità di controllo: Heidenhain TNC 620 HSCI da 15"

- Comando manuale: volantino elettronico portatile Heidenhain HR520

- Avanzamento rapido massimo / Velocità di interpolazione: 35 m/min

- Potenza installata: 54 kVA

- Corrente richiesta: 78 A

- Tensione / Frequenza: 400 V 50 Hz

- Pressione dell'aria di esercizio: 6 bar

- Portata d'aria richiesta: 400 Nl/min

- Sistema di raffreddamento: interno (alta pressione a 30 bar) ed esterno (bassa pressione a 30 bar), serbatoio con capacità di 500 L

- Trasportatore trucioli: 2 coclee interne + trasportatore principale con scarico sul lato destro

- Sonda per pezzi: sonda a contatto wireless RENISHAW RMP40

- Misurazione utensili: sonda laser con software per il controllo della lunghezza, del raggio e della rottura degli utensili (diametro massimo 180 mm)

- Opzioni software: DREG (dinamica regolabile ad alte prestazioni), GREEN_FPT (ottimizzazione energetica), pacchetto MARES 4.0+ CLIENT (piattaforma IoT industriale)
