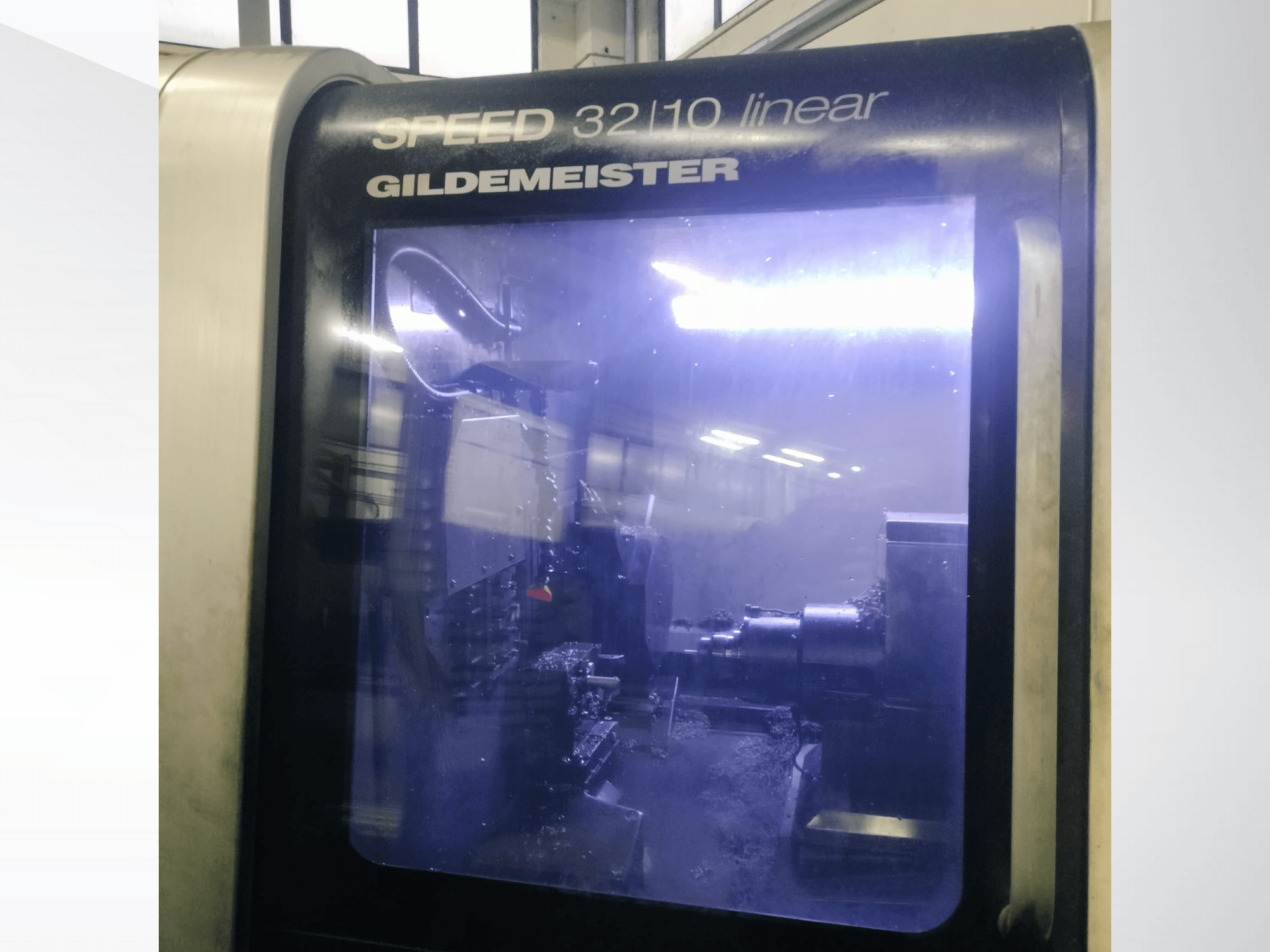

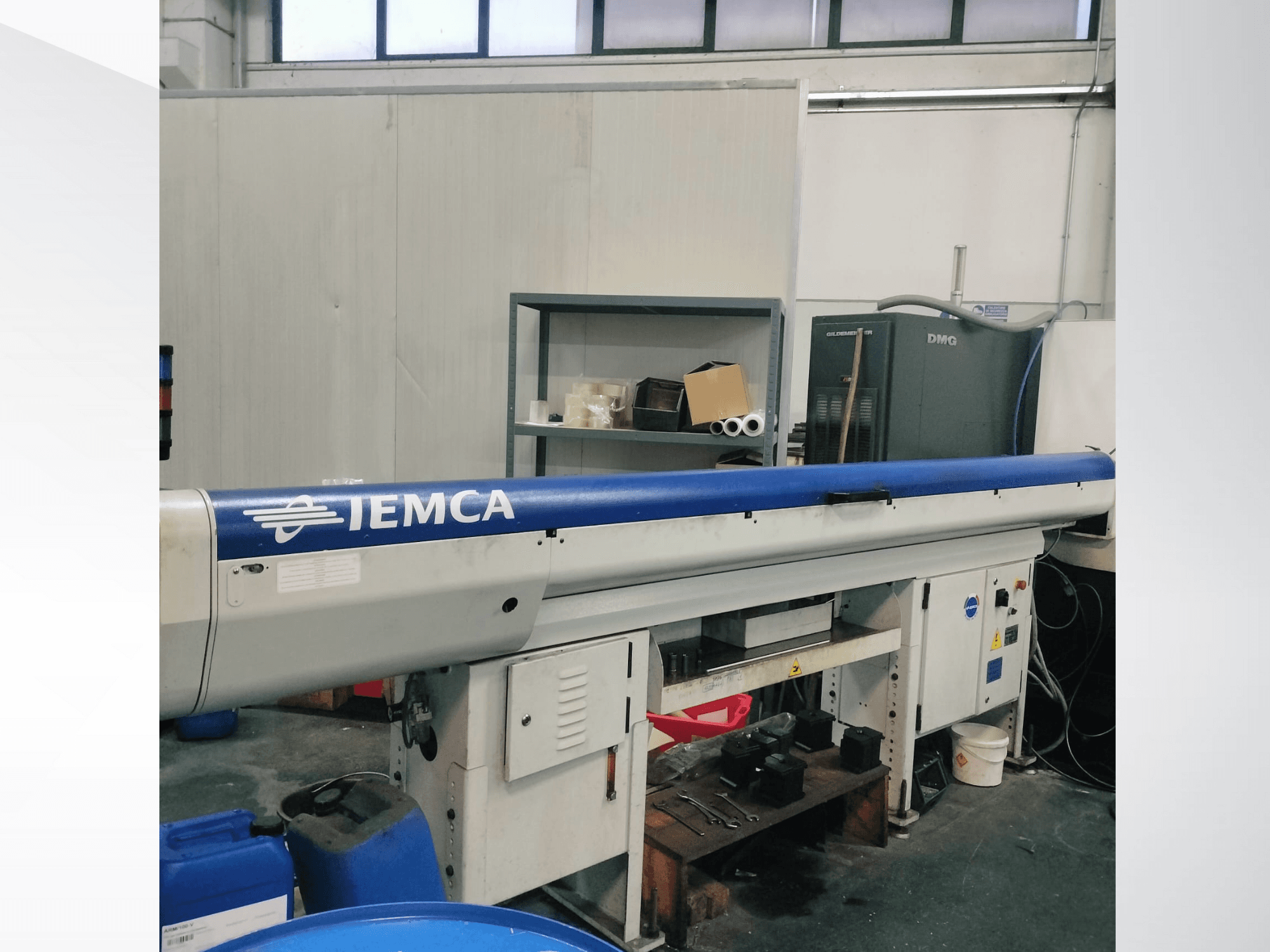

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Tipo di pannello: SlimLine

Schermo: 15" TFT a colori

Mandrini controllati (compresi gli assi C): 2

Assi controllati: 8

Canali: 3

Capacità della barra: 33 mm (36 mm max)

Diametro interno del tubo di traino: 46 mm

Velocità massima: 8000 giri/min

Coppia nominale (S1): 24 Nm

Potenza nominale (S1): 5,5 kW

Diametro interno del tubo di traino: 38 mm

Velocità massima: 8000 giri/min.

Coppia nominale (S1): 9,4 Nm

Potenza nominale (S1): 3,7 kW

Asse X1

• Corsa: 50 mm

• Velocità massima: 40 m/min

• Accelerazione massima: 10 m/s²

• Spinta nominale (S1): 1200 N

Asse Y1

• Corsa: 350 mm

• Velocità massima: 30 m/min

• Accelerazione massima: 5 m/s²

• Spinta nominale (S1): 5000 N

Asse Z1

• Corsa: 320 mm

• Velocità massima: 40 m/min

• Accelerazione massima: 5 m/s²

• Spinta nominale (S1): 2500 N

Asse X2

• Corsa: 310 mm

• Velocità massima: 40 m/min

• Accelerazione massima: 5 m/s²

• Spinta nominale (S1): 2500 N

Asse Z2

• Corsa: 320 mm

• Velocità massima: 40 m/min

• Accelerazione massima: 5 m/s²

• Spinta nominale (S1): 2500 N

Asse X3

• Corsa: 80 mm

• Velocità massima: 40 m/min

• Accelerazione massima: 5 m/s²

• Spinta nominale (S1): 1200 N

Asse Y3

• Corsa: 60 mm (±30 mm)

• Velocità massima: 18 m/min

• Accelerazione massima: 5 m/s²

• Spinta nominale (S1): 5000 N

Asse Z3

• Corsa: 150 mm

• Velocità massima: 40 m/min

• Accelerazione massima: 5 m/s²

• Spinta nominale (S1): 2500 N

Torretta

• Stazioni totali: 16

• Utensili esterni fissi: 8

• Dimensione del gambo dell'utensile: 16×16 mm

• Stazioni per utensili motorizzati: 16

• Tipo di pinza di serraggio: ESX/ER 20

• Velocità massima di azionamento: 5000 rpm

• Coppia nominale (S1): 4,8 Nm

• Potenza nominale (S1): 1,5 kW

Utensili

Portautensili Slitta 1

• Totale stazioni: 10

• Utensili esterni fissi: 6

• Dimensione del gambo dell'utensile: 16×16 mm

• Utensili azionati: 4

• Tipo di pinza di serraggio: ESX/ER 20

• Velocità massima di azionamento (GEO 7-9): 5000 giri/min.

• Coppia nominale (S1): 2,19 Nm

• Potenza nominale (S1): 0,55 kW

• Velocità secondaria (GEO 8-10): 3333 giri/minuto

• Coppia nominale (S1): 3,28 Nm

• Potenza nominale (S1): 0,55 kW

Slitta di lavoro posteriore

• Totale stazioni: 4 + 2

• Utensili fissi interni: 3

• Diametro del portautensili: 25 mm

• Utensili fissi esterni: 1

• Stazioni motrici: 2

• Tipo di pinza: ESX/ER 16

• Velocità massima di azionamento: 6000 giri/min.

• Coppia nominale (S1): 1,75 Nm

• Potenza nominale (S1): 0,55 kW

Mezzi di comunicazione

Sistema di lubrificazione

• Capacità del serbatoio: 2,9 L

• Pressione di esercizio: 30 bar

• Tempo di arresto: 7 minuti

• Tempo di ciclo operativo: 30 secondi

• Tipo di lubrificante: Castrol Magna BD 68

Sistema pneumatico

• Pressione minima di esercizio: 5 bar

• Pressione massima di esercizio: 6 bar

• Consumo: 60 NL/min
